Pnömatik Piston ve Silindir Çeşitleri

Pnömatik Piston ve Silindir Nedir?

Pnömatik piston ve silindirler, basınçlı hava enerjisini doğrusal mekanik harekete dönüştüren aktüatörlerdir. Silindir gövdesi içerisine yönlendirilen basınçlı hava, pistonu ileri veya geri hareket ettirir. Bu hareket piston kolu aracılığıyla itme, çekme, kaldırma veya sıkıştırma kuvvetine dönüşür.

Endüstride havalı piston olarak da bilinen bu ekipmanlar, elektrikli veya hidrolik sistemlere kıyasla daha basit yapıları sayesinde otomasyon hatlarına hızlı ve kolay entegre edilir. Bakım maliyetlerinin düşük olması ve tekrarlanabilir hareket hassasiyeti, pnömatik pistonları üretim hatlarının vazgeçilmez bileşenlerinden biri yapar.

Pnömatik Piston Çeşitleri

Pnömatik piston ve silindir modelleri, uygulama ihtiyacına göre farklı gövde yapıları ve çalışma karakteristikleriyle üretilir. Doğuş Pnömatik'te bulunan başlıca pnömatik silindir çeşitleri:

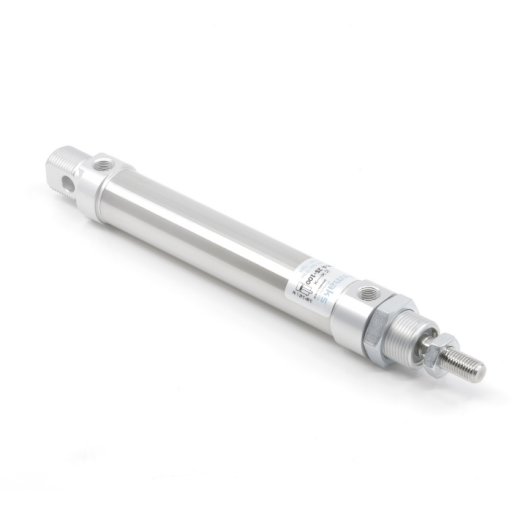

• Kalem piston (ISO 6432) — dar montaj alanlarına uygun ince gövdeli silindirler. Hafif yük uygulamalarında kompakt çözüm sunar.

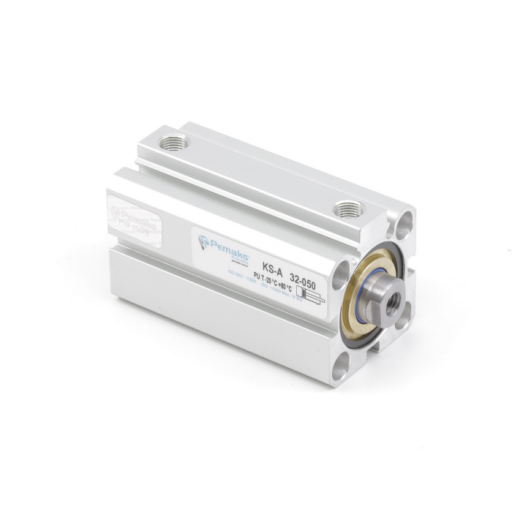

• Kompakt pnömatik silindirler — kısa gövde yapısıyla sınırlı alanlarda yüksek kuvvet üretir.

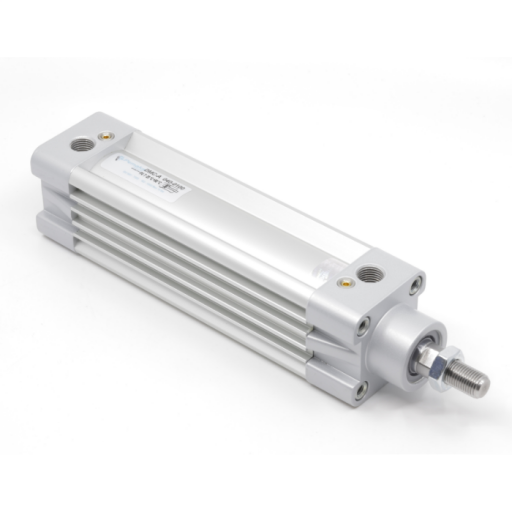

• ISO 15552 pnömatik silindirler — endüstri standardı ölçülere sahip, en yaygın kullanılan silindir tipidir. Farklı üreticiler arası değiştirilebilirlik sağlar.

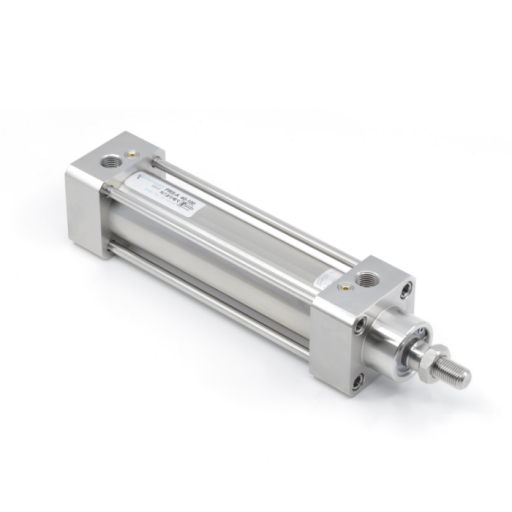

• Paslanmaz pnömatik pistonlar — korozyona dayanıklı yapısıyla gıda, ilaç ve nemli ortam uygulamalarında tercih edilir.

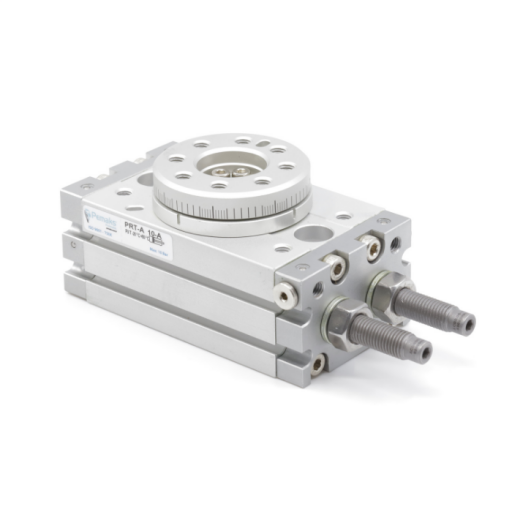

• Döner tablalı pnömatik silindirler — doğrusal hareketle birlikte sınırlı açısal dönüş sağlar.

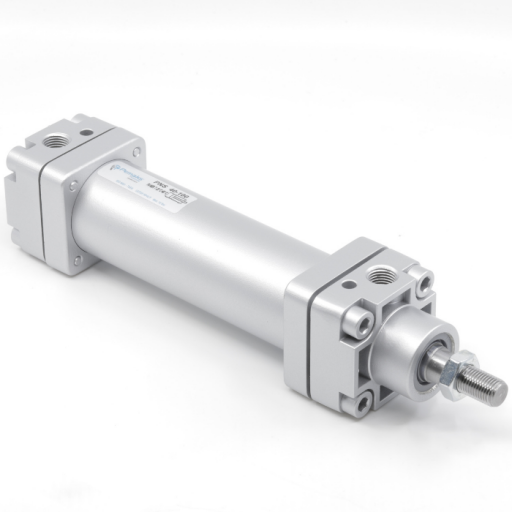

• CETOP serisi pnömatik silindirler — belirli endüstriyel standartlara göre üretilmiş, uyumlu silindir modelleridir.

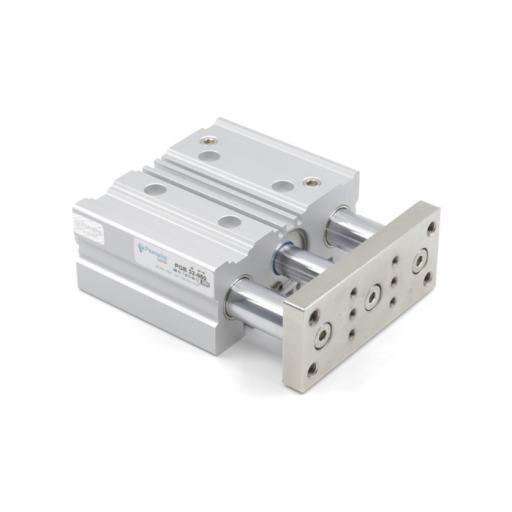

• Yataklı ve kızaklı pnömatik pistonlar — yüksek hassasiyetli lineer hareket gereken uygulamalarda dönmeyi önleyerek kararlı pozisyonlama sağlar.
• Durdurucu (stopper) silindirler — konveyör hatlarında ürün durdurma ve sıralama işlemlerinde kullanılır.

Her silindir tipinin detay sayfasında teknik özellikler, çap-strok seçenekleri ve güncel pnömatik piston fiyatları yer almaktadır.

Havalı Piston Nerelerde Kullanılır?

Pnömatik pistonlar, hızlı tepki süresi ve güvenilir tekrarlama hassasiyeti sayesinde birçok endüstriyel alanda tercih edilir. Başlıca kullanım alanları:

• Otomotiv ve yan sanayi — montaj hatlarında parça sıkıştırma, kaynak fikstürleri ve konumlandırma
• Paketleme ve ambalaj — kutu katlama, etiketleme ve ürün yönlendirme
• Makine imalatı ve OEM — pres, kesim ve şekillendirme işlemleri
• Gıda ve ilaç — paslanmaz piston modelleriyle hijyenik ortamlarda çalışma

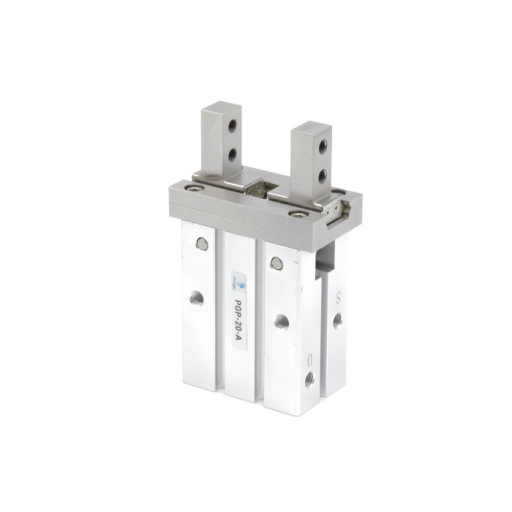

• Robotik ve montaj sistemleri — pick-and-place, gripper ve tutucu uygulamaları
• Depolama ve lojistik — konveyör yönlendirme ve palet durdurma

Pnömatik Piston Seçiminde Dikkat Edilmesi Gerekenler

Doğru pnömatik piston seçimi, hem sistem performansını hem de ekipman ömrünü doğrudan etkiler. Silindir belirlerken yalnızca çap ve strok değil, sistemin çalışma koşullarının tamamı değerlendirilmelidir.

Kuvvet ihtiyacı: Uygulamanın gerektirdiği itme veya çekme kuvveti, piston çapı ve çalışma basıncıyla doğrudan ilişkilidir. Daha büyük çap, daha yüksek kuvvet anlamına gelir.

Strok uzunluğu: Pistonun katetmesi gereken mesafe, uygulamanın hareket ihtiyacına göre belirlenir.

Çalışma tipi: Tek etkili pistonlar yay dönüşlü çalışırken, çift etkili pnömatik pistonlar her iki yönde de basınçlı havayla hareket eder. Uygulamanın her iki yönde de kuvvet gerektirip gerektirmediği belirlenmelidir.

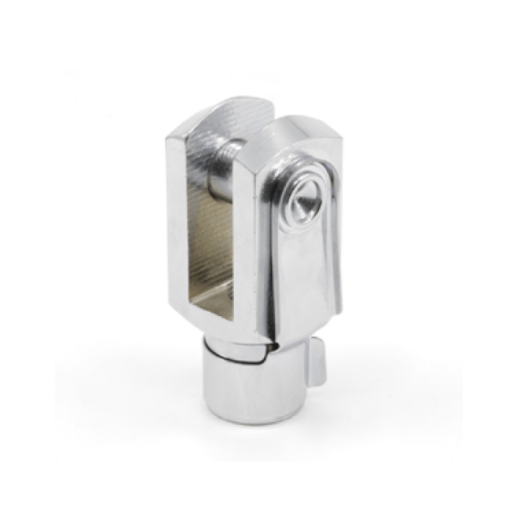

Montaj ve bağlantı: Makine tasarımına uygun bağlantı ekipmanları (mafsallı, flanşlı, ayaklı) ve montaj pozisyonu değerlendirilmelidir.

Ortam koşulları: Tozlu, nemli veya kimyasal ortamlarda paslanmaz piston modelleri tercih edilmelidir. Yüksek sıcaklık uygulamalarında sızdırmazlık elemanlarının malzemesi önem kazanır.

Sensör uyumluluğu: Manyetik pistonlu silindirler, otomasyon sistemlerinde konum algılama ve geri bildirim için sensör takılmasına olanak tanır.

Doğuş Pnömatik'te Pnömatik Silindir Alışverişi

Doğuş Pnömatik olarak Pemaks yetkili bayiliğiyle, kalem pistondan ISO 15552'ye, paslanmaz silindirlerden yataklı modellere kadar geniş bir pnömatik piston ürün yelpazesi sunuyoruz. Tüm ürünlerde güncel fiyat bilgisi, teknik veri sayfaları ve çap-strok karşılaştırma imkânı mevcuttur.

3.000 TL üzeri siparişlerde ücretsiz kargo, saat 16.00'ya kadar verilen siparişlerde aynı gün sevkiyat avantajlarından yararlanabilirsiniz. Uygulamanıza uygun pnömatik piston seçimi için teknik ekibimize danışabilirsiniz.
