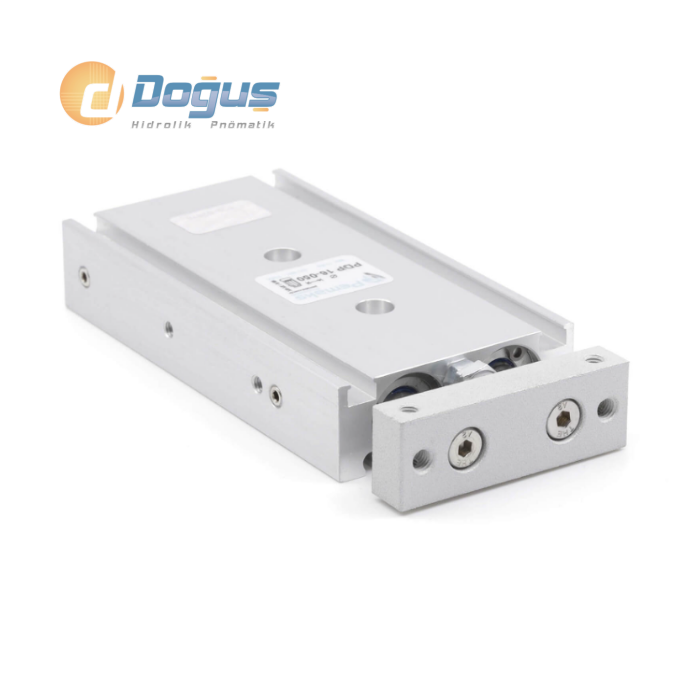

PDP Serisi Ø6 / Ø32 İkiz Pistonlu Manyetik Silindir
PDP Serisi Ø6 / Ø32 İkiz Pistonlu Manyetik Silindir
PDP serisi ikiz pistonlu (twin piston) manyetik pnömatik silindir, Ø6'dan Ø32'ye kadar 6 farklı çap seçeneğiyle üretilir ve tek pistonlu mikro silindirlere kıyasla daha dengeli kuvvet dağılımı ile stabil doğrusal hareket sağlar. Piston mili çapına göre 18,6 N ile 966 N arasında itme/çekme kuvveti sunar; manyetik piston yapısı sensörle konum algılamaya imkân tanır.
Tüm çaplarda mil AISI 303-316 yüksek alaşımlı paslanmaz çelikten üretilir; maksimum çalışma basıncı 10 Bar'dır. İkiz pistonlu yapı, strok boyunca oluşabilecek titreşimleri azaltarak sınırlı alanlarda hassas hareket gerektiren uygulamalar için uygundur.
Aşağıdaki teknik çizim ve kuvvet tablosu Pemaks'ın resmi PDP serisi dökümanından alınmıştır ve silindir mil çapı, gövde ölçüleri ile itme/çekme kuvvet değerlerini çap bazında gösterir.
PDP Serisi Teknik Özet Tablosu
| Silindir Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N, 6 Bar) | Çekme Kuvveti (N, 6 Bar) | Mil Malzemesi |
|---|---|---|---|---|
| 6 | 4 | 34 | 18,6 | Yüksek alaşımlı paslanmaz çelik (AISI 303-316) |
| 10 | 6 | 94 | 60 | |
| 16 | 8 | 242 | 181 | |
| 20 | 10 | 376 | 283 | |
| 25 | 12 | 590 | 454 | |
| 32 | 16 | 966 | 724 |
Çalışma akışkanı filtrelenmiş ve yağlanmış (ya da filtrelenmiş yağsız) hava; çalışma sıcaklığı poliüretan (PU) sızdırmazlıkta -20°C ile +80°C, Viton (FKM) seçeneğinde -30°C ile +150°C arasındadır. Maksimum çalışma basıncı tüm çaplarda 10 Bar'dır.
Kullanım Alanları
- Mikro otomasyon uygulamaları
- Elektronik ve hassas montaj hatları
- Küçük parçaların itme–çekme işlemleri
- Sensörlü ve kompakt pnömatik sistemler
PDP Serisini Diğer Pemaks Silindirlerinden Ayıran Özellik
PDP serisini standart PM-A serisi manyetikli silindirden ayıran özellik, ikiz pistonlu (twin piston) gövde yapısıdır; bu yapı tek pistonlu mikro silindirlere kıyasla daha dengeli kuvvet dağılımı ve daha az titreşimle çalışma sağlar. Daha yüksek yan yük kapasitesi gereken uygulamalar için ikiz yataklı PGB serisi, kompakt gövde tercih eden uygulamalar için PK-SA serisi değerlendirilebilir.
