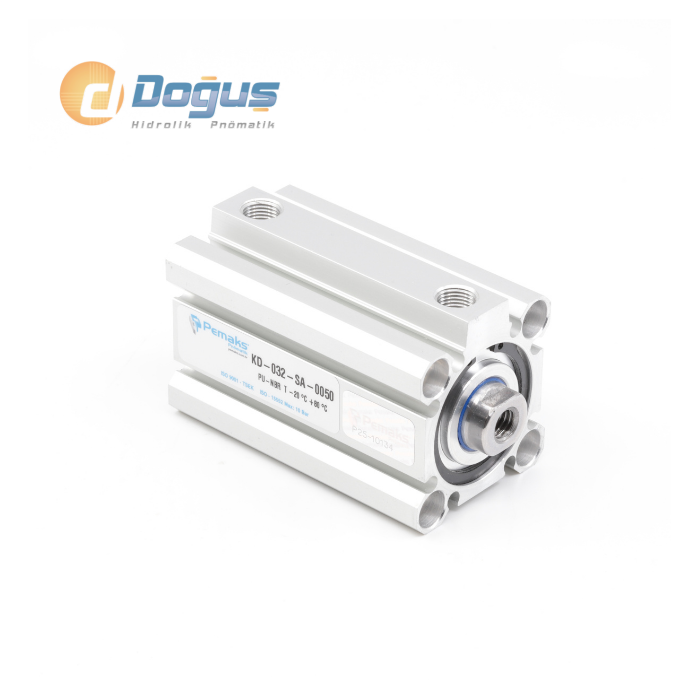

KD-SA Serisi Ø20 / Ø63 Manyetikli Kompakt Pnömatik Silindir
KD-SA serisi, Ø20-Ø63 mm çap aralığında, 5-250 mm strok seçenekleriyle sunulan manyetikli (sensör algılamalı) kısa strok kompakt pnömatik silindirdir; dar montaj alanlarında sensörle konum kontrolü gereken otomasyon uygulamaları için tasarlanmıştır.
Aşağıdaki tablo, KD-SA serisinin tüm çap seçeneklerine ait itme/çekme kuvvet değerlerini (6 Bar çalışma basıncında) göstermektedir.
| Silindir Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 20 | 10 | 188 | 141 |
| 25 | 12 | 294 | 227 |
| 32 | 16 | 482 | 362 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 989 |
| 63 | 20 | 1869 | 1681 |
Silindir ölçüleri (mm) ve bağlantı dişi bilgileri:
| Ø | W | D Ø | B1 | D5 | DL | L1 (Manyetikli) | H | Bağlantı Dişi |
| 20 | 4,5 | 10 | 25,5 | 36 | 18 | 32,5 | 10 | M5 |
| 25 | 5 | 12 | 28 | 40 | 18 | 33,5 | 10 | M5 |
| 32 | 7 | 16 | 34 | 45 | 18 | 33 | 14 | G1/8" |
| 40 | 7 | 16 | 40 | 52 | 18 | 39,5 | 15 | G1/8" |
| 50 | 8 | 20 | 50 | 64 | 23 | 40,5 | 19 | G1/4" |
| 63 | 8 | 20 | 60 | 77 | 25 | 46 | 19 | G1/4" |
KD-SA Teknik Özet Tablosu
| Çap Aralığı | Ø20 - Ø63 mm |
| Strok Aralığı | 5 - 250 mm |
| Silindir Tipi | Standart, tek milli |
| Manyetik Algılama | Var (sensörle konum takibi yapılabilir) |
| Maks. Çalışma Basıncı | 10 Bar |
| Çalışma Sıcaklığı | PU sızdırmazlık: -20°C / +80°C (FKM opsiyonlu: -30°C / +150°C) |
| Çalışma Akışkanı | Filtrelenmiş+yağlanmış veya filtrelenmiş+yağsız hava |
| Piston Mili | AISI 420 yüksek alaşımlı paslanmaz çelik, sert krom kaplı |
| Gövde / Kapak | Alüminyum, eloksal kaplamalı |
| Yastıklama | Strok sonu sabit (elastomerik) yastıklama tamponu |
KD-SA Kullanım Alanları
Manyetik piston özelliği sayesinde KD-SA, konum takibi gereken otomasyon hatlarında tercih edilir: paketleme ve montaj makinelerinde sensörlü itme/tutma istasyonları, robotik uç efektörlerinde parça algılama, çoklu sensör bağlantı noktaları ile PLC entegrasyonu gerektiren dar alan uygulamaları, presleme ve sabitleme sistemlerinde pozisyon geri bildirimi.
KD-SA mı KD-SN mi? Manyetik Algılama İhtiyacına Göre Seçim
KD-SA ile KD-SN Serisi aynı gövde, ölçü ve kuvvet değerlerini paylaşır; tek fark piston üzerindeki mıknatıs ve manyetik pul konstrüksiyonudur. Sensörle konum algılama (limit switch, reed sensör vb.) gereken sistemlerde KD-SA, sadece açık/kapalı çalışan basit uygulamalarda daha ekonomik KD-SN tercih edilmelidir. Daha geniş çap ihtiyacında PK Ø32-Ø100 Serisi değerlendirilebilir.
