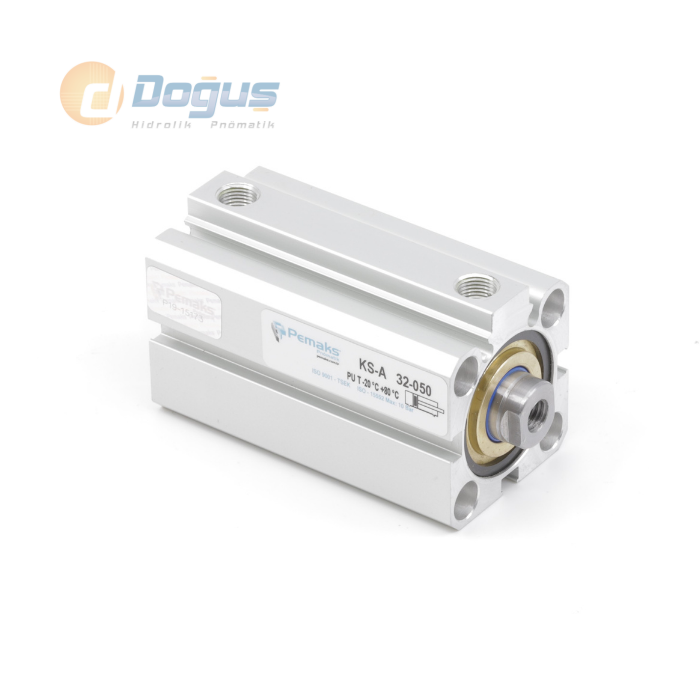

KS-A Serisi Ø20 / Ø100 Çift Etkili Manyetikli Kompakt Pnömatik Silindir
KS-A Serisi, Ø20-Ø100 mm gövde çapı ve 250 mm'ye kadar strok seçenekleriyle üretilen, manyetik piston özellikli çift etkili kompakt pnömatik silindirdir; kısa gövde yapısı sayesinde dar montaj alanlarında güçlü ve pozisyon kontrollü hareket sağlar.
Aşağıdaki tablo, KS-A serisinin 6 bar çalışma basıncında ürettiği itme ve çekme kuvvetlerini silindir çapına göre göstermektedir:
| Silindir Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
|---|---|---|---|
| 20 | 10 | 188 | 141 |
| 25 | 12 | 294 | 227 |
| 32 | 16 | 482 | 362 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 989 |
| 63 | 20 | 1869 | 1681 |
| 80 | 25 | 3014 | 2720 |
| 100 | 30 | 4710 | 4286 |
KS-A Serisi Teknik Özet Tablosu
| Model Kodu Yapısı | KS-0[çap]-SA-0[strok] (ör. KS-020-SA-0250) |
| Silindir Çapı Aralığı | Ø20 - Ø100 mm |
| Strok Aralığı | 5 - 250 mm |
| Çalışma Basıncı | Maks. 10 Bar |
| Çalışma Sıcaklığı | PU conta: -20°C...+80°C / Viton (FKM) conta: -30°C...+150°C |
| Çalışma Akışkanı | Filtrelenmiş ve yağlanmış ya da filtrelenmiş ve yağsız hava |
| Gövde (Boru) | Alüminyum, eloksal kaplamalı |
| Piston Mili | AISI 420 yüksek alaşımlı paslanmaz çelik, sert krom kaplı |
| Orta Piston | Alüminyum + PU + POM + Mıknatıs + NBR |
| Mil Keçesi | PU |
| Manyetik Algılama | Var — harici sensörlerle piston konumu takibi |
KS-A Serisi Kullanım Alanları
KS-A serisi kompakt piston, alan kısıtı olan otomasyon hatlarında tercih edilir: ambalaj makineleri, otomatik montaj istasyonları, dur-kalk kontrollü pres sistemleri ve kısa hareket mesafesi gereken özel makine tasarımları. Manyetik piston yapısı, sensörle konum takibi gerektiren uygulamalarda çevrim kontrolünü kolaylaştırır. Alüminyum gövde hem hafiflik hem korozyon direnci sağlar; strok sonu sabit yastıklama tamponları sessiz çalışma sunar.
KS-A Serisi ile Diğer KS Ailesi Modelleri Arasındaki Fark
KS-A, KS ailesinin standart (S tipi) manyetikli versiyonudur. Strok ayarına ek yay fonksiyonu gereken uygulamalarda KSF-A Serisi (Önden Yaylı) veya KSE-A Serisi (Arkadan Yaylı) tercih edilebilir. İki yönde çalışan mil ihtiyacı olan sistemlerde KS-A Çift Milli (DA) Serisi uygundur. Manyetiksiz kontrol yeterli olan uygulamalarda aynı gövde ölçülerine sahip KS-N (manyetiksiz) seçeneği kullanılabilir. Diğer kompakt silindir ailelerini karşılaştırmak için Kompakt Pnömatik Silindirler kategorisine göz atabilirsiniz.
Bağlantı ve Montaj Seçenekleri
Ø32 ve üzeri çaplarda flanş bağlantı (FB), ayak bağlantı (AB), eklem bağlantı (EB), duvar bağlantı (DB) ve küresel mafsal bağlantı (KMB) seçenekleri mevcuttur. Mil ucunda standart dışı varyasyon olarak erkek diş (T1) veya çift milli delik mil (D1) talep edilebilir; sızdırmazlık elemanlarında FKM (K1) seçeneği -30°C...+150°C aralığında çalışma imkânı sunar.
(TESLİM SÜRESİ 1 HAFTADIR!)
