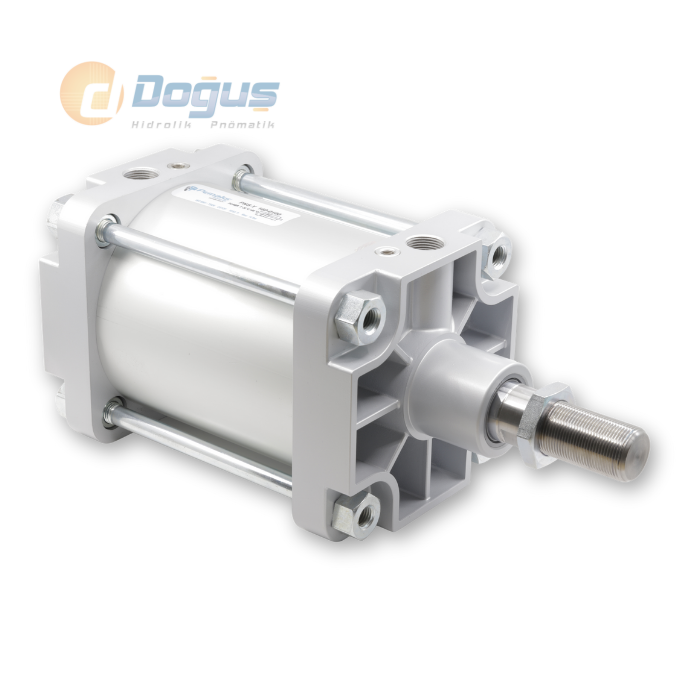

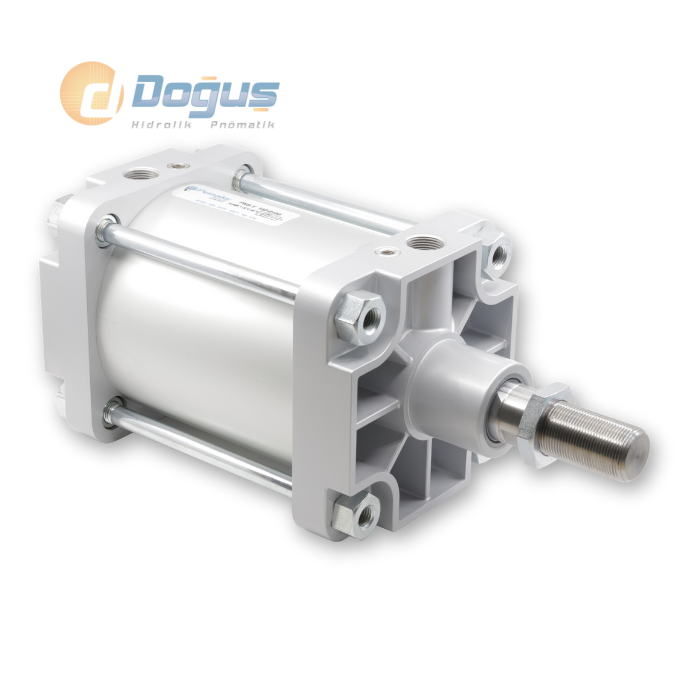

PNS Serisi Ø125 / Ø320 Çift Etkili Pnömatik Silindir
PNS Ø125/Ø320 serisi, CETOP RP 53P valf montaj arayüzüne uygun ağır hizmet tipi çift etkili pnömatik silindirdir (halk arasında pnömatik piston olarak da anılır). Ø125 mm'den Ø320 mm'ye kadar beş farklı gövde çapında üretilir ve 6 bar çalışma basıncında 7360 N ile 48250 N arasında itme kuvveti sağlar. Gövde borusu, Ø32-Ø100 aralığındaki çelik borulu PNS modellerinden farklı olarak eloksal kaplamalı alüminyumdur; bu da ağırlığı azaltırken korozyon direncini artırır. CK45 çelik piston mili sert krom kaplamalıdır. Poliüretan (PU) salmastıralarla -20°C ile +80°C arasında, isteğe bağlı FKM salmastıralarla -30°C ile +150°C arasında yağsız çalışabilir. Maksimum 3800 mm strok mesafesine kadar üretilebilir. Yastıklama isteğe bağlıdır; darbe kontrolü gereken uygulamalarda PNS-Y Ø125/Ø320 serisi tercih edilmelidir.
Aşağıdaki tablo PNS Ø125-Ø320 gövde ölçülerini (mm) göstermektedir; montaj alanı ve strok mesafesi hesaplaması için kullanılabilir.
| Ø mm | A | B | D | D1 | L0 | L1 | SW | Port (*) |
|---|---|---|---|---|---|---|---|---|
| 125 | 70 | 48 | 32 | M27x2 | 208 | 150 | 27 | G1/2" |
| 160 | 102 | 72 | 45 | M36x2 | 235 | 170 | 41 | G3/4" |
| 200 | 102 | 72 | 45 | M36x2 | 257 | 180 | 41 | G3/4" |
| 250 | 114 | 84 | 50 | M42x2 | 289 | 200 | 46 | G1" |
| 320 | 126 | 96 | 63 | M48x2 | 326 | 220 | 55 | G1" |
PNS Ø125-Ø320 Teknik Özet Tablosu
CETOP Arayüzü: RP 53P
Çalışma Basıncı: Maks. 10 Bar
Çalışma Sıcaklığı: PU salmastıra: -20°C / +80°C — FKM salmastıra: -30°C / +150°C
Piston Mili: CK45 çelik, sert krom kaplı
Silindir Borusu: Eloksal kaplamalı alüminyum
Maksimum Strok: 3800 mm'ye kadar
Çalışma Akışkanı: Filtrelenmiş yağlı veya yağsız hava
| Piston Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) | Bağlantı Portu |
|---|---|---|---|---|
| 125 | 32 | 7360 | 6880 | G1/2" |
| 160 | 45 | 12064 | 11110 | G3/4" |
| 200 | 45 | 18850 | 17890 | G3/4" |
| 250 | 50 | 29450 | 28270 | G1" |
| 320 | 63 | 48250 | 46380 | G1" |
Kullanım Alanları
PNS Ø125-Ø320 pnömatik piston, CETOP valf entegrasyonu gerektiren ağır hizmet otomasyon hatlarında, büyük ölçekli itme-çekme mekanizmalarında, pres/kaldırma fikstürlerinde ve yüksek kuvvet gerektiren endüstriyel uygulamalarda tercih edilir. Ø125-Ø200 aralığı orta-ağır yük istasyonlarında, Ø250-Ø320 aralığı ise 30.000 N'un üzerindeki kuvvet gerektiren ağır sanayi uygulamalarında kullanılır.
PNS Ø125-Ø320'yi Diğer CETOP Serilerinden Ayıran Özellikler
Yastıklama gerektiren uygulamalar için PNS-Y Ø125/Ø320 serisini inceleyebilirsiniz. Daha kompakt ve hafif otomasyon hücreleri için, çelik borulu PNS Ø32/Ø100 serisi (ve yastıklamalı versiyonu PNS-Y Ø32/Ø100) daha uygundur. Tüm CETOP silindirlerine CETOP Serisi Pnömatik Silindirler kategori sayfasından ulaşabilirsiniz.
PNS Ø125-Ø320 için eklem, ayak, flanş, çatal, orta eklem ve küresel mafsal bağlantı ekipmanları (EYB, EB, YB, AB, FB, OEB, DMB, AP4, AP2, PM5, MR9 kodları) ayrı ürün kodlarıyla temin edilebilir; ağır yük taşıyan montajlarda destek mafsal bağlantısı (AT4) veya orta eklem bağlantısı (MT4) önerilir.
Stoktaki PNS Ø125-Ø320 modelleri aynı gün kargoya verilir. Özel strok, yastıklama tipi veya standart dışı varyasyon (E1K5-E1K8, K1, K4, V1, H1-H5, R1, R2, D1) taleplerinde teslimat süresi değişebilir.
(TESLİM SÜRESİ 1 HAFTADIR!)
