Pnömatik Pistonlu Vana Çeşitleri (Henx)

Pnömatik pistonlu vana, basınçlı hava ile çalışan piston aktüatörü sayesinde hava, gaz, buhar ve sıvı hatlarında hızlı ve otomatik açma-kapama kontrolü sağlayan endüstriyel vana tipidir. Henx pistonlu vana serisi, 1/2''den 2''ye (DN15-DN50) kadar 6 farklı ölçüde, normalde açık (NO) ve normalde kapalı (NC) kontrol fonksiyonlarında, tek etkili veya çift etkili aktüatör seçenekleriyle sunulur.

200°C'ye kadar sıcaklık dayanımı sayesinde buhar hatlarında da güvenle kullanılır. Doğru ölçü ve tip seçimi, hat çapı, akışkan türü ve proses sıcaklığına göre değişir — aşağıdaki teknik tablodan ihtiyacınıza en uygun modeli belirleyebilirsiniz.

Henx
Henx
FİLTRELE
SIRALA
Toplam 6 ürün

Pnömatik Pistonlu Vana Çeşitleri

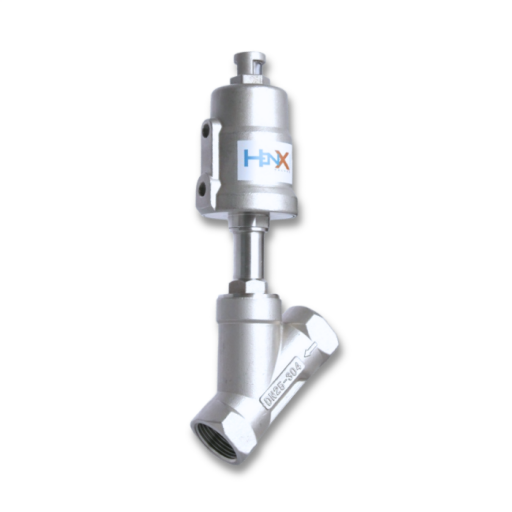

Henx pnömatik pistonlu vana serisi, 316 paslanmaz çelik gövde ile üretilir ve normalde kapalı (NC) ile normalde açık (NO) kontrol fonksiyonlarında sunulur. Tek etkili modeller yay geri dönüşlü çalışır ve enerji kesintisinde güvenli konuma otomatik geçer; çift etkili modeller ise iki yönlü hava basıncıyla daha hızlı tepki süresi sağlar. Piston aktüatörü sayesinde bu vana modeli, klasik küresel veya kelebek vanalara göre daha hızlı açma-kapama döngüsü sunar ve yoğun çevrim gerektiren üretim hatlarında bakım ihtiyacını azaltır.

Teknik Seçim Kriterleri ve Ölçü Tablosu

Doğru pnömatik pistonlu vana seçimi üç kritere bağlıdır: hat çapı, akışkan türü ve proses sıcaklığı. Yüksek sıcaklık gerektiren buhar hatlarında 1 1/2'' ve 2'' ölçüler, düşük debili hassas kontrol hatlarında ise 1/2'' ve 3/4'' ölçüler tercih edilir.

Ölçü DN Bağlantı Kv (m³/h) Önerilen Kullanım
1/2'' DN15 G1/2 4,2 Düşük debili hatlar, dozajlama, laboratuvar
3/4'' DN20 G3/4 9 Orta debili proses hatları
1'' DN25 G1 19 Genel amaçlı otomasyon hatları
1 1/4'' DN32 G1 1/4 33 Yüksek debili endüstriyel hatlar
1 1/2'' DN40 G1 1/2 42 Yüksek debi, buhar hatları
2'' DN50 G2 61 Maksimum debi, ağır hizmet, buhar hatları

Sıcaklık ve basınç aralığı: Tüm ölçülerde -10°C ile +200°C arası (NC modellerde) çalışma sıcaklığı ve 0,1-1,6 MPa basınçlı hava kontrol aralığı desteklenir. Conta seçimi ortam sıcaklığına göre değişir: standart uygulamalarda PTFE/FPM, kimyasal dirençli hatlarda EPDM tercih edilir.

Kullanım Alanları

  • Buhar hatları ve ısıtma sistemleri (yüksek sıcaklık dayanımı sayesinde)
  • Kimya ve ilaç sektöründe dozajlama ve proses hatları
  • Gıda ve içecek üretiminde hijyenik akışkan kontrolü
  • Partikül içeren veya viskoz akışkan hatları — açılı oturma (angle-seat) tasarımı düz akış geçişi sağladığı için tıkanma riskini azaltır
  • Yoğun çevrimli otomasyon ve üretim hatları

Sıkça Sorulan Sorular

Henx pnömatik pistonlu vana hangi ölçülerde mevcut?

Doğuş Pnömatik'te Henx pnömatik pistonlu vana 1/2'', 3/4'', 1'', 1 1/4'', 1 1/2'' ve 2'' olmak üzere 6 farklı ölçüde (DN15-DN50) stoktan temin edilir, tamamı 316 paslanmaz çelik gövdelidir.

Pistonlu vana buhar hatlarında kullanılabilir mi?

Evet. Henx pistonlu vana serisi 200°C'ye kadar sıcaklık dayanımı sunar ve özellikle 1 1/2'' ile 2'' ölçüler, yüksek debi kapasiteleri sayesinde buhar hatlarında yaygın olarak tercih edilir.

Tek etkili ve çift etkili pistonlu vana arasındaki fark nedir?

Tek etkili modeller yay geri dönüşlüdür ve hava kesildiğinde otomatik olarak güvenli konuma geçer; bu nedenle güvenlik kritik hatlarda tercih edilir. Çift etkili modeller ise hem açma hem kapama için basınçlı hava kullanır ve daha hızlı tepki süresi sağlar.

Pnömatik pistonlu vana fiyatları nasıl değişir?

Fiyat, ölçüye ve aktüatör tipine (tek/çift etkili) göre değişir. Güncel liste fiyatları için ilgili ölçünün ürün sayfasını inceleyebilir, toplu alımlarda Doğuş Pnömatik ile iletişime geçebilirsiniz.

Pistonlu vana partikül içeren akışkanlarda tıkanır mı?

Açılı oturmalı (angle-seat) tasarım, akışkanın düz bir hat üzerinden geçmesini sağladığı için klasik vana tiplerine göre tıkanma riski daha düşüktür; bu nedenle partikül içeren veya viskoz akışkan hatlarında tercih edilir.
