Yataklı ve Kızaklı Pnömatik Silindirler

Yataklı ve kızaklı pnömatik silindirler (yataklı piston), doğrusal hareket sırasında oluşan yanal yükleri taşıyabilen, entegre yataklama ve kılavuzlama yapısıyla stabil hareket sağlayan özel aktüatörlerdir. Parça itme, taşıma ve konumlandırma işlemlerinde yüksek paralellik ve dönmezlik gerektiren sistemlerde tercih edilir.

Kompakt uygulamalar için PDP ikiz pistonlu (kızaklı) silindirler, yüksek stabilite gerektiren sistemler için PGB ikiz yataklı silindirler tercih edilebilir. Daha geniş ürün grubu için pnömatik silindirler kategorisine göz atabilirsiniz.

Pemaks
Pemaks
FİLTRELE
SIRALA
Toplam 4 ürün

Standart Pnömatik Silindirlere Göre Farkları

Standart pnömatik silindirler temel olarak doğrusal kuvvet üretmek için tasarlanmıştır, ancak yanal yüklerin ve moment etkilerinin bulunduğu uygulamalarda tek başına yeterli olmayabilir. Yataklı ve kızaklı silindirler ise entegre yataklama sistemi ile yükü dengeler, dönmezlik sağlayarak hareket doğruluğunu artırır, paralel ve stabil lineer hareket sunar ve harici kızak veya kılavuz ihtiyacını azaltır. Bu sayede sistem daha kompakt ve güvenilir hale gelir.

PDP ve PGB Serileri Karşılaştırması

Seri Yapı Çap Aralığı Öne Çıkan Kullanım
PDP Kompakt kızaklı, ikiz pistonlu Ø6 - Ø32 Dar alanda hassas konumlandırma
PGB İkiz yataklı, yüksek rijitlik Ø12 - Ø63 Ağır yük taşıma, yüksek moment direnci

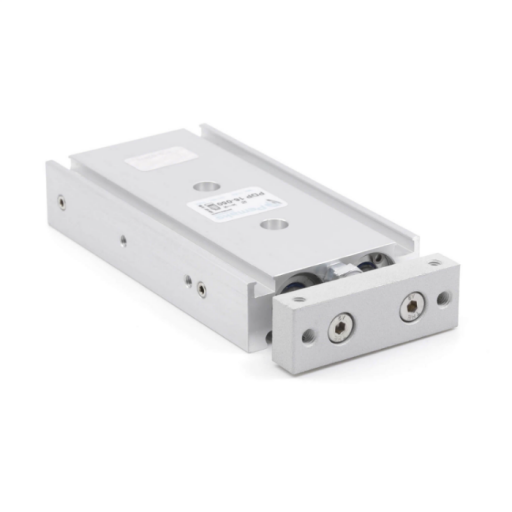

Kompakt Kızaklı Pnömatik Silindirler (PDP)

Kompakt gövde yapısına sahip bu silindirler, dar montaj alanlarında kullanım için uygundur. Entegre kızak sistemi sayesinde hareketli parçanın doğrusal eksende stabil ilerlemesini sağlar. PDP serisi silindirler, özellikle hassas konumlandırma ve küçük-orta ölçekli parça taşıma uygulamalarında tercih edilir.

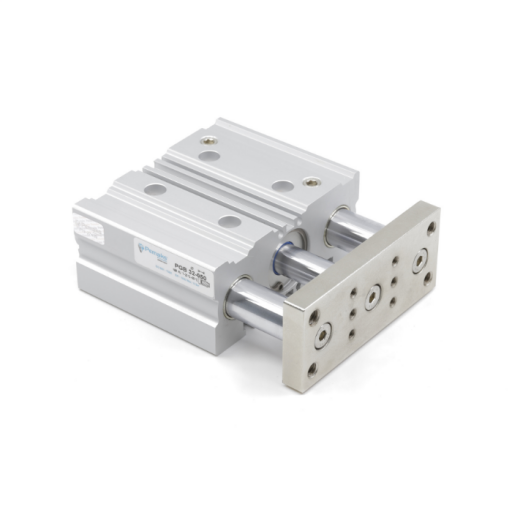

İkiz Yataklı Pnömatik Silindirler (PGB)

İkiz yataklı yapı sayesinde daha yüksek rijitlik ve stabilite sunan bu silindirler, yük taşıma kapasitesinin ve moment direncinin önemli olduğu uygulamalarda kullanılır. PGB serisi, daha ağır yüklerin taşındığı ve hareket sırasında sapmanın minimum olması gereken sistemler için uygun bir çözümdür.

Kullanım Alanları

Pick and Place Sistemleri

Parçaların kontrollü şekilde alınması ve taşınması gereken sistemlerde doğrusal hassasiyet sağlar.

Parça Transfer ve Konumlandırma

Yan yük altında çalışan mekanizmalarda stabil hareket sunarak hat içi verimliliği artırır.

Paketleme ve Montaj Hatları

Tekrarlanabilir ve sarsıntısız hareket gerektiren uygulamalarda tercih edilir.

Hassas Mekanik Sistemler

Paralellik ve düzgün lineer hareket gerektiren otomasyon çözümlerinde kullanılır.

Seçim Kriterleri

Yük ve Moment Değeri

Taşınacak yükün ağırlığı ve oluşturduğu moment, uygun silindir tipinin belirlenmesinde temel kriterdir.

Strok ve Montaj Alanı

Kompakt sistemlerde kızaklı yapılar (PDP) öne çıkarken, daha geniş sistemlerde yataklı çözümler (PGB) tercih edilebilir.

Stabilite ve Hassasiyet İhtiyacı

Yüksek doğruluk gerektiren uygulamalarda rijit yapı sağlayan modeller seçilmelidir.

Sensör ve Kontrol Uyumu

Pozisyon takibi gereken sistemlerde sensör uyumlu modeller tercih edilmelidir.

Sıkça Sorulan Sorular

PDP ve PGB serisi arasında hangi durumda hangisi seçilmeli?

Dar montaj alanı ve kompakt yapı öncelikliyse PDP (Ø6-Ø32) tercih edilir. Daha ağır yük taşıma ve yüksek moment direnci gerekiyorsa PGB (Ø12-Ø63) daha uygundur.

Yataklı silindir standart silindirden ne zaman daha uygundur?

Piston miline yanal yük binmesinin istenmediği, dönmezlik ve paralel hareketin kritik olduğu uygulamalarda yataklı silindir standart silindire göre daha uygundur.

İkiz pistonlu silindir ne işe yarar?

İkiz pistonlu yapı (PDP, PGB), tek pistona göre daha yüksek dönmezlik ve paralellik sağlayarak parçanın döner hareketini engeller; hassas konumlandırma ve yük taşıma uygulamalarında tercih edilir.
