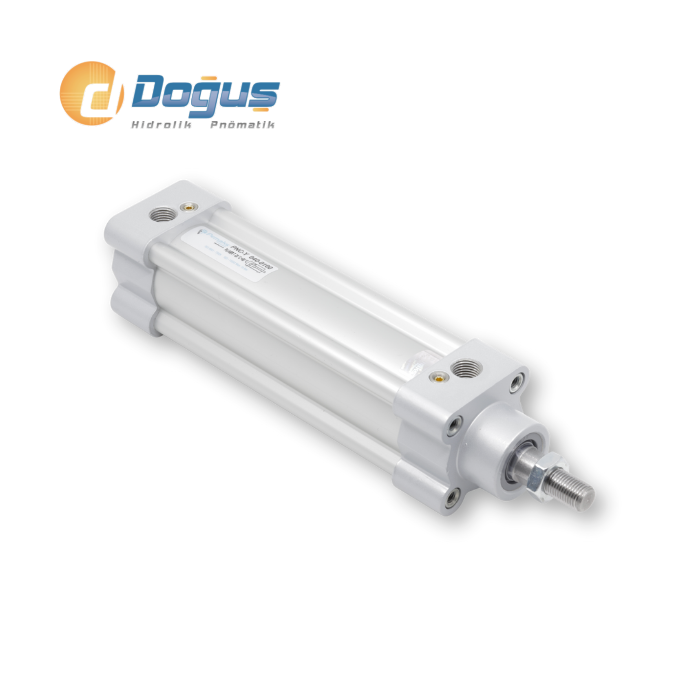

PNC Serisi Ø32 / Ø125 Çift Etkili Pnömatik Silindir
PNC serisi, ISO 15552 standardına uygun Ø32-Ø125 mm çap aralığında üretilen yastıklamalı çift etkili pnömatik silindirdir (pnömatik piston). CK45 çelik + sert krom kaplı piston mili ve ayarlanabilir yastıklama sayesinde sessiz çalışma ve uzun kullanım ömrü sunar. PNY serisi ile aynı gövde yapısını ve aynı yastıklama mantığını paylaşır; aradaki fark çap aralığıdır — PNY Ø100 mm'de sınırlıyken PNC Ø125 mm'ye kadar çıkar. DMC-A serisinden farkı ise manyetik algılama seçeneği sunmamasıdır; PNC sadece yastıklamalı bir silindirdir, piston konumunu harici sensörle algılamak istemeyen daha temel otomasyon hatları için tasarlanmıştır.
PNC Ürün Çeşitleri
PNC serisi yedi farklı silindir çapında ve aşağıdaki varyasyon setiyle sunulur:
- Silindir çapı: 32, 40, 50, 63, 80, 100, 125 mm
- Strok: 3800 mm'ye kadar
- Yastıklama: Yastıklamalı (Y) / Yastıklamasız (N) / Önden Yastıklamalı (F) / Arkadan Yastıklamalı (R)
- Silindir tipi: Standart (S), Çift Milli (D), Ön Yaylı (FS), Arka Yaylı (RS)
- Sızdırmazlık/malzeme varyasyonları: K4 Mil Keçesi FKM, H1-H4 cıvata/somun varyasyonları, R1/R2 mil varyasyonları
PNC ile PNY Arasındaki Fark
PNC ve PNY aynı gövde yapısını, aynı yastıklama sistemini ve aynı bağlantı parçası setini paylaşır; tek fark çap aralığıdır. PNY, Ø100 mm'ye kadar üretilirken PNC, Ø125 mm'ye kadar çıkar. Bu nedenle Ø100 mm üzerinde çap ihtiyacı olan hatlarda doğrudan PNC seçilmelidir; Ø100 mm ve altındaki uygulamalarda iki seri arasında performans farkı yoktur.
PNC Teknik Seçim Kriterleri
PNC silindiri seçerken silindir çapı, mil çapı ve hedeflenen itme/çekme kuvveti birlikte değerlendirilmelidir. Aşağıdaki tablo 6 bar çalışma basıncındaki kuvvet değerlerini gösterir.
| Silindir Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
|---|---|---|---|
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
- Çalışma akışkanı: Filtrelenmiş+yağlanmış veya filtrelenmiş+yağsız hava
- Sıcaklık aralığı: Poliüretan (PU) -20°C/+80°C, Viton (FKM) -30°C/+150°C
- Maksimum çalışma basıncı: 10 bar
PNC Kullanım Alanları
PNC serisi, harici konum sensörüne ihtiyaç duymayan temel itme, kaldırma ve besleme işlemlerinde kullanılır. Ayarlanabilir yastıklama sistemi, hızlı çevrim yapan hatlarda darbe sesini ve mekanik yıpranmayı azaltarak uzun kullanım ömrü sağlar; çift milli (D), ön yaylı (FS) ve arka yaylı (RS) silindir tipi seçenekleriyle farklı hareket senaryolarına uyum sağlar.
ISO 15552 Serileri İçinde PNC Nerede Konumlanır
PNC, ISO 15552 ailesinde manyetik algılama gerektirmeyen temel yastıklamalı silindirdir. Diğer serilerle karşılaştırma:
- PNY Serisi: PNC ile aynı yapı, Ø100 mm'de sınırlı çap aralığı.
- DMC-A Serisi: Manyetik algılamalı, paslanmaz çelik milli, optimum fiyat-performans odaklı.
- DMCE-A Serisi: DMC-A ile aynı gövde, düşük korozyon riskli ortamlar için bütçe dostu alternatif.
- ISO-M Serisi: Manyetik algılamalı, darbelere karşı dayanıklı profil gövdesiyle ağır hizmet uygulamaları için.
- PST Serisi: Saplamalı (tie-rod) bağlantı yapısıyla dış etkenlere karşı ek dayanım sağlar.
- ISP Serisi: AISI 316 paslanmaz milli; gıda/kimya gibi üst düzey korozyon dayanımı gereken hatlar için.
PNC Hakkında Sıkça Sorulan Sorular
PNC ile PNY arasında hangi durumda PNC seçilmeli?
Ø100 mm üzerinde çap ihtiyacı varsa PNC seçilmelidir; PNY yalnızca Ø100 mm'ye kadar üretilir. Ø100 mm ve altındaki uygulamalarda iki seri arasında performans farkı yoktur.
PNC serisinde manyetik algılama seçeneği var mı?
Hayır, PNC yalnızca yastıklamalı bir silindirdir. Manyetik algılama gereken hatlar için DMC-A veya ISO-M serisi tercih edilmelidir.
PNC serisi hangi silindir çaplarında satılıyor?
PNC serisi Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 ve Ø125 mm olmak üzere 7 farklı silindir çapında üretilir.
