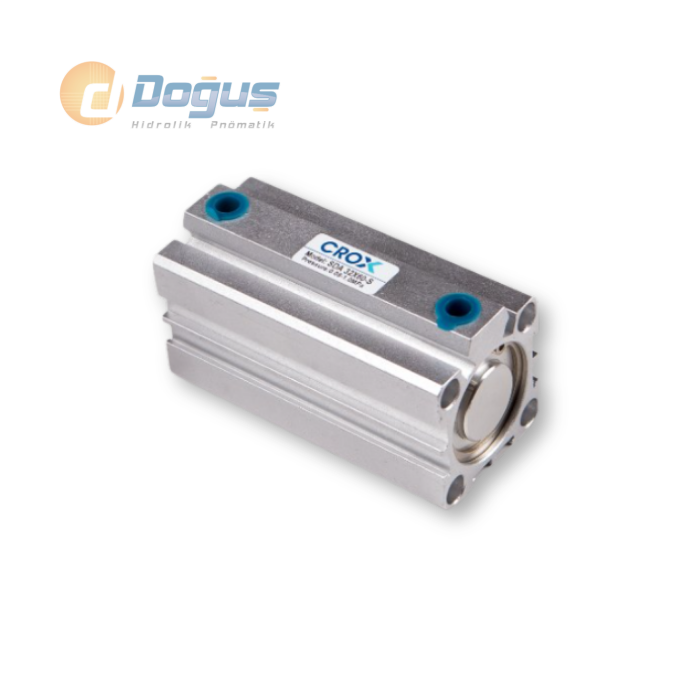

SDA Ø12 / Ø100 Manyetik Short Stroke Pnömatik Silindir
SDA Serisi, Ø12-Ø100 mm gövde çapı aralığında üretilen manyetikli kompakt short stroke silindirdir. Piston konumunun sensörle algılanmasına imkan tanıyan manyetik yapısı ve dar gövde tasarımı sayesinde yer kısıtı olan montaj noktalarına uygundur; uygun fiyatı ile bütçe odaklı otomasyon projelerinde tercih edilir.

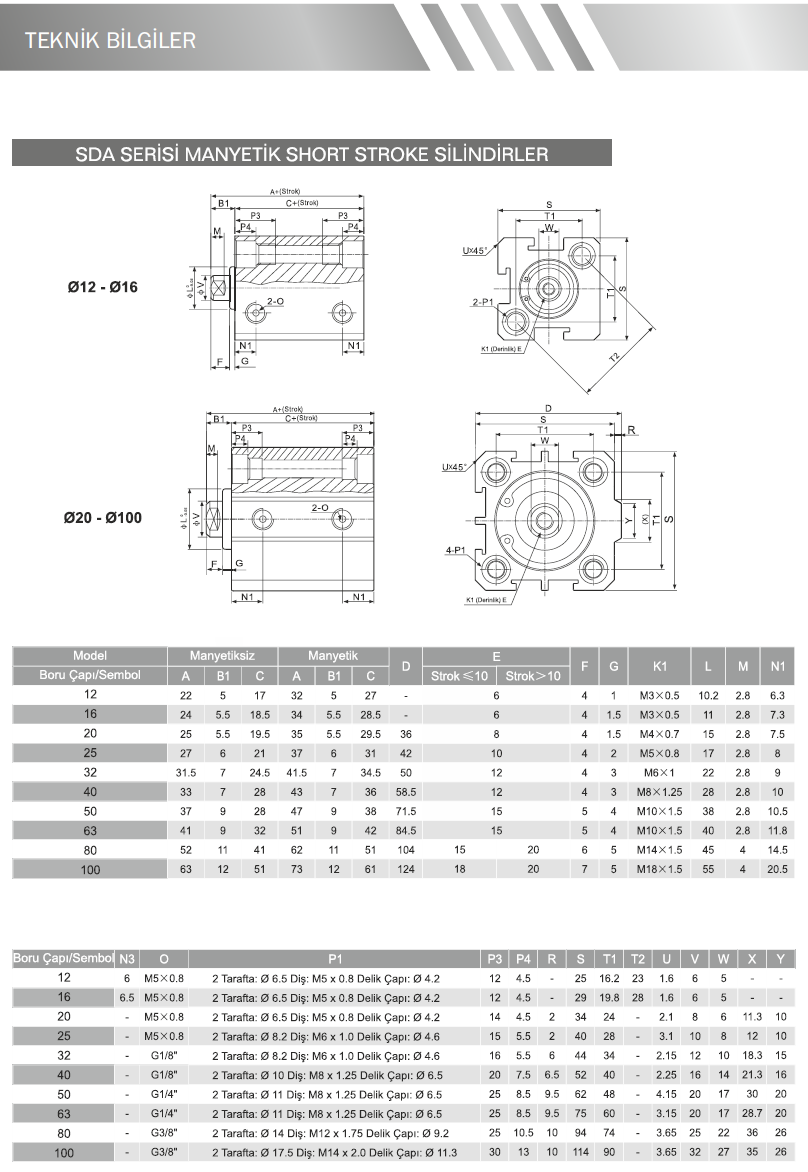

Aşağıdaki tabloda SDA Serisi'nin boru çapına göre gövde ölçüleri (A, B1, C, D, K1 vb.) ve bağlantı dişleri (P1, N3) yer almaktadır.
SDA Serisi Teknik Özet Tablosu
| Silindir Çapı | Gövde Tipi | Bağlantı Dişi (O / P1) | İtme Kuvveti (6 bar) (kgf) | Çekme Kuvveti (6 bar) (kgf) |
|---|---|---|---|---|
| 12 mm | Ø12-Ø16 tip (2-P1 flanş) | M5x0.8 / Ø6.5 | 6,8 | 5,1 |
| 16 mm | Ø12-Ø16 tip (2-P1 flanş) | M5x0.8 / Ø6.5 | 12,1 | 10,4 |
| 20 mm | Ø20-Ø100 tip (4-P1 flanş) | M5x0.8 / Ø6.5 | 18,8 | 15,8 |
| 25 mm | Ø20-Ø100 tip (4-P1 flanş) | M5x0.8 / Ø6.5 | 29,4 | 24,7 |
| 32 mm | Ø20-Ø100 tip (4-P1 flanş) | G1/8" / Ø8.2 | 48,2 | 41,4 |
| 40 mm | Ø20-Ø100 tip (4-P1 flanş) | G1/8" / Ø10 | 75,4 | 63,3 |
| 50 mm | Ø20-Ø100 tip (4-P1 flanş) | G1/4" / Ø11 | 117,8 | 98,9 |
| 63 mm | Ø20-Ø100 tip (4-P1 flanş) | G1/4" / Ø11 | 186,9 | 168,1 |
| 80 mm | Ø20-Ø100 tip (4-P1 flanş) | G3/8" / Ø14 | 301,4 | 272,0 |
| 100 mm | Ø20-Ø100 tip (4-P1 flanş) | G3/8" / Ø17.5 | 471,0 | 441,6 |
Kullanım Alanları
SDA Serisi, gövde derinliğinin kısıtlı olduğu pano içi mekanizmalar, kısa strok gerektiren tutma/itme istasyonları ve konum algılama sensörü gerektiren otomasyon hatlarında tercih edilir. Manyetik yapısı sayesinde piston milinin hareket sonundaki konumu harici sensörle algılanabilir; çok sayıda silindir gerektiren maliyet duyarlı üretim hatlarında ekonomik bir manyetikli çözüm arayan uygulamalarda öne çıkar.
SDA Serisi Diğer Kompakt Silindirlerden Farkı
SDA Serisi, kompakt silindir kategorimiz içinde manyetikli yapısı ve uygun fiyatı ile öne çıkar; Ø12-Ø100 mm geniş çap aralığı, çok sayıda silindir gerektiren bütçe odaklı projelerde ekonomik bir alternatif oluşturur. Daha yüksek hassasiyet veya özel montaj gereksinimi olan uygulamalar için kategorideki diğer kompakt silindir serilerimizi inceleyebilirsiniz.
Teslim Süresi 1-3 İş Günüdür!
