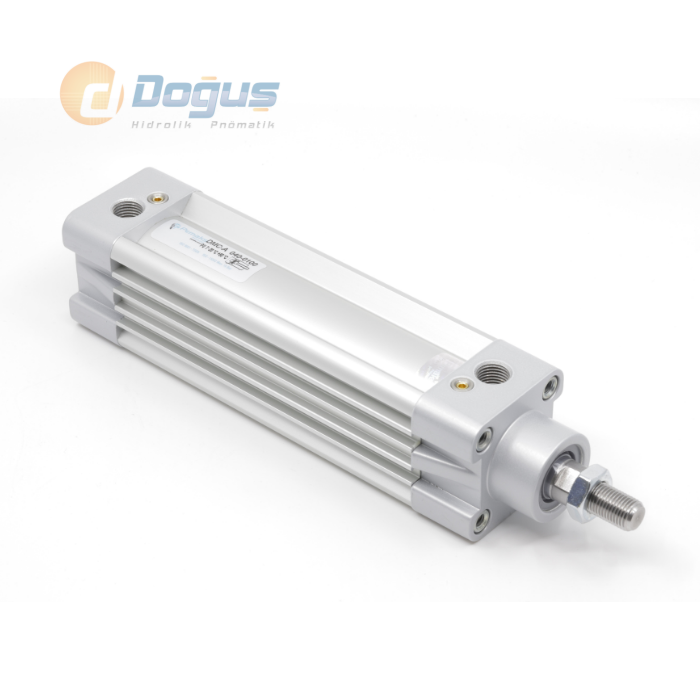

DMCE-A Serisi Ø32 / Ø100 Manyetikli Yastıklamalı Pnömatik Silindir
DMCE-A serisi, ISO 15552 standardına uygun Ø32-Ø100 mm çap aralığında üretilen yastıklamalı ve manyetikli çift etkili pnömatik silindirdir (pnömatik piston). Gövde ölçüleri, bağlantı parçası seti ve kuvvet değerleri DMC-A serisi ile birebir aynıdır; aradaki tek fark piston milinin korozyon dayanımıdır. DMCE-A, DMC-A'daki paslanmaya karşı yüksek dirençli mile sahip değildir — bu nedenle nem, kimyasal buhar veya dış mekan koşulu taşımayan, kuru iç mekan hatlarında daha ekonomik bir tercih olarak konumlanır. Korozyon riski taşıyan ortamlarda DMC-A'ya yönlenilmesi önerilir.
DMCE-A Ürün Çeşitleri
DMCE-A serisi, DMC-A ile aynı gövde ve çap seçenekleriyle sunulur:
- Silindir çapı: 32, 40, 50, 63, 80, 100 mm
- Strok: 3800 mm'ye kadar
- Yastıklama: Yastıklamalı (Y) / Yastıklamasız (N)
- Manyetik algılama: Manyetikli (A) / Manyetiksiz (N)
- Fonksiyonel varyasyonlar: DMC-A serisiyle aynı fonksiyonel varyasyon seti (mil kilitleme, son konum kilitleme, çift milli delik mil) için ürün seçenekleri incelenebilir
DMCE-A ile DMC-A Arasındaki Fark
DMCE-A ve DMC-A aynı gövde yapısını ve aynı kuvvet değerlerini paylaşır; tek fark piston milinin korozyon dayanım seviyesidir. DMC-A, paslanmaya karşı yüksek dirençli paslanmaz çelik mil kullanırken DMCE-A'nın mili bu düzeyde bir korozyon direnci sunmaz. Bu yüzden DMCE-A, nem ve korozyon riskinin düşük olduğu iç mekan uygulamalarında daha ekonomik bir alternatif olarak tercih edilir; dış mekan, nemli veya kimyasal buhar içeren hatlarda DMC-A serisi önerilir.
DMCE-A Teknik Seçim Kriterleri
DMCE-A, DMC-A ile aynı gövde ölçülerini paylaştığı için kuvvet değerleri de birebir aynıdır. Aşağıdaki tablo 6 bar çalışma basıncındaki kuvvet değerlerini gösterir.
| Silindir Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
|---|---|---|---|
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
- Çalışma akışkanı: Filtrelenmiş+yağlanmış veya filtrelenmiş+yağsız hava
- Maksimum çalışma basıncı: 10 bar
DMCE-A Kullanım Alanları
DMCE-A serisi, nem ve korozyon riskinin düşük olduğu genel endüstriyel otomasyon hatlarında besleme, itme, kaldırma ve konumlandırma işlemlerinde kullanılır. Aynı gövde yapısı sayesinde DMC-A ile aynı bağlantı parçalarını ve montaj ekipmanlarını kullanır; bu da mevcut bir hatta DMC-A'dan DMCE-A'ya (veya tersine) geçişte ek bağlantı parçası ihtiyacını ortadan kaldırır.
ISO 15552 Serileri İçinde DMCE-A Nerede Konumlanır
DMCE-A, ISO 15552 ailesi içinde en bütçe dostu seçenektir. Diğer serilerle karşılaştırma:
- DMC-A Serisi: Aynı gövde, paslanmaya karşı yüksek dirençli mille korozif ortamlar için.
- PNC Serisi: Ø32-Ø125, CK45 mil; manyetik algılama seçeneği sunmayan temel yastıklamalı silindir.
- ISO-M Serisi: Yastıklamalı ve manyetikli çift etkili yapısıyla genel amaçlı kullanım için.
- PST Serisi: Saplamalı (tie-rod) bağlantı yapısıyla dış etkenlere karşı ek dayanım sağlar.
- ISP Serisi: AISI 316 paslanmaz milli; gıda/kimya gibi üst düzey korozyon dayanımı gereken hatlar için.
- ISQ Serisi: Dönmez mil oluğuna sahip yapısıyla milin dönmesinin istenmediği uygulamalar için tercih edilir.
DMCE-A Hakkında Sıkça Sorulan Sorular
DMCE-A ile DMC-A arasındaki tek fark nedir?
Gövde ölçüleri, bağlantı parçaları ve kuvvet değerleri birebir aynıdır; tek fark piston milinin korozyon dayanımıdır. DMC-A paslanmaya karşı daha dirençli bir mile sahiptir, DMCE-A ise bu düzeyde korozyon direnci sunmaz.
DMCE-A hangi ortamlarda tercih edilmeli?
Nem, kimyasal buhar veya dış mekan koşulu taşımayan kuru iç mekan hatlarında, aynı performansı daha ekonomik şekilde sunar. Korozyon riski olan ortamlarda DMC-A tercih edilmelidir.
DMCE-A hangi silindir çaplarında satılıyor?
DMCE-A serisi Ø32, Ø40, Ø50, Ø63, Ø80 ve Ø100 mm olmak üzere 6 farklı silindir çapında üretilir.
