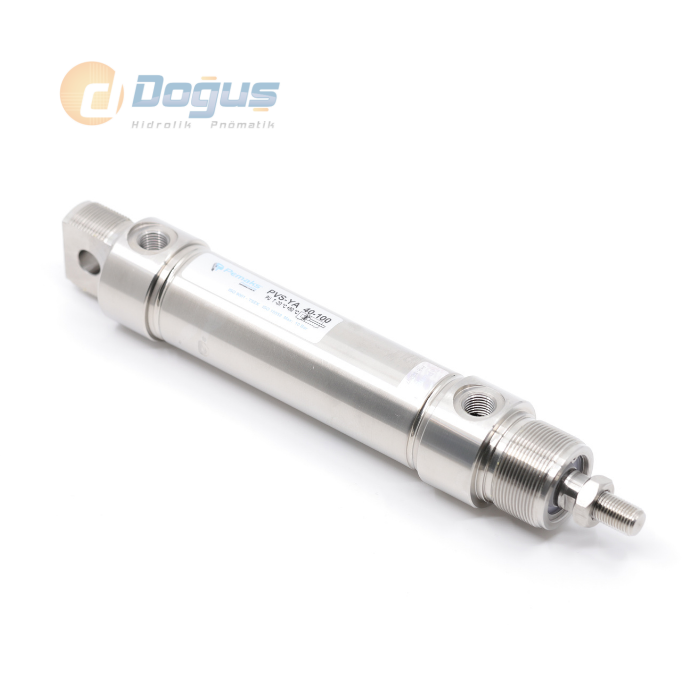

PVS Ø8 / Ø100 Manyetik Paslanmaz Kalem Silindir
PVS Serisi, ISO 6432 standardına uygun, Ø8-Ø100 mm gövde çapı aralığında üretilen paslanmaz pnömatik silindirdir (paslanmaz piston). Manyetikli/manyetiksiz algılama seçenekleriyle, kompakt mini gövdeden (Ø8-Ø25) yastıklama opsiyonlu orta çaplı gövdeye (Ø32-Ø100) kadar geniş bir uygulama yelpazesine hitap eder.
Aşağıdaki ölçü tablosu, PVS Serisi'nin her iki gövde çapı aralığı için üretici referans ölçülerini göstermektedir.
PVS Serisi Teknik Özet Tablosu
| Özellik | Ø8-Ø25 (ISO 6432) | Ø32-Ø100 |
|---|---|---|
| Gövde malzemesi (kapak) | AISI 304-316 | AISI 304-316 |
| Boru malzemesi | AISI 316-304 | AISI 304-316 |
| Mil malzemesi | AISI 303 | AISI 316 |
| Gövde tipi | Tek parça gövde | Ø32-Ø63: sökülmez gövde / Ø80-Ø100: sökülür gövde |
| Yastıklama | Belirtilmemiş | Y (yastıklamalı) / N (yastıklamasız) / F (önden) / R (arkadan) |
| Manyetik algılama | A (manyetikli) / N (manyetiksiz) | A (manyetikli) / N (manyetiksiz) |
| Silindir tipi | S (standart) / D (çift milli) | S (standart) / D (çift milli) |
| Maks. strok | Ø8-Ø10: 160 mm / Ø12-Ø16: 320 mm / Ø20-Ø25: 500 mm | 500 mm |
| Çalışma basıncı | Maks. 10 Bar | Maks. 10 Bar |
| Çalışma sıcaklığı | PU: -20°C/+80°C, Viton: -30°C/+150°C | PU: -20°C/+80°C, Viton: -30°C/+150°C |
| Çalışma akışkanı | Filtrelenmiş ve yağlanmış ya da filtrelenmiş ve yağsız hava | |
| İtme/Çekme kuvveti (6 Bar, örnek) | Ø25: 295 N / 247 N | Ø100: 4712 N / 4418 N |
| Standart dışı varyasyon | D1 (çift milli delik mil) | D1 (çift milli delik mil) |
| Sızdırmazlık varyasyonları | K1 (FKM sızdırmazlık, -30/+150°C), K7 (ısı dayanımlı teknopolimer sıyırıcı), V1 (düşük sürtünmeli sızdırmazlık) | |
Kullanım Alanları
PVS Serisi, dar montaj alanı gerektiren gıda ve ilaç dolum hatlarında, kompakt tutma/konumlandırma mekanizmalarında, nemli ve kimyasal maruziyetin yüksek olduğu üretim ortamlarında ve düzenli yıkama (washdown) yapılan gıda işleme tesislerinde tercih edilir. Ø8-Ø25 mm aralığı küçük ölçekli otomasyon istasyonlarına, Ø32-Ø100 mm aralığı ise yastıklama gerektiren orta yük uygulamalarına uygundur.
PVS ve PRS Serisi Arasındaki Fark
PVS Serisi ISO 6432 standardında yuvarlak gövdeye sahipken, PRS Serisi ISO 15552 standardında profil tipi (çekme milli) gövdeye sahiptir ve Ø32-Ø125 mm aralığında, 3800 mm'ye kadar strok imkanı sunar. Standart ISO 15552 montaj noktalarına uyumluluk gereken büyük çaplı uygulamalar için PRS Serisi, kompakt ve dar alan uygulamaları için PVS Serisi tercih edilmelidir.
PVS Serisi paslanmaz silindirler stoklu ve sipariş üzerine üretim modeliyle tedarik edilmektedir; teslimat süresi seçilen çap, strok ve varyasyon kombinasyonuna göre değişiklik gösterebilir.
