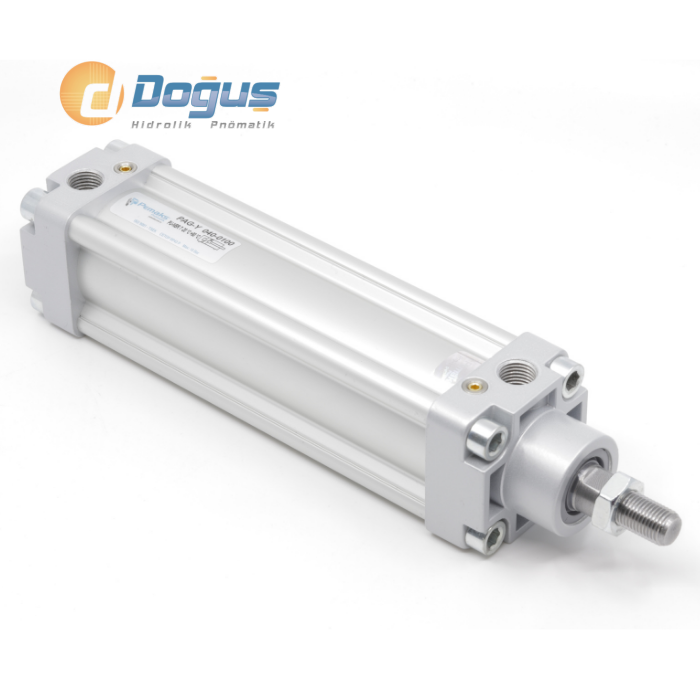

PAG Ø32 / Ø100 Serisi Çift Etkili Pnömatik Silindir
PAG Ø32/Ø100 serisi, CETOP RP 43P valf montaj arayüzüne uygun çift etkili pnömatik silindirdir (halk arasında pnömatik piston olarak da anılır). Ø32 mm'den Ø100 mm'ye kadar altı farklı gövde çapında üretilir ve 6 bar çalışma basıncında 482 N ile 4712 N arasında itme kuvveti sağlar. Aynı çap aralığındaki PNS Ø32/Ø100 serisinden farklı olarak PAG, gövde borusunda eloksal kaplamalı alüminyum kullanır; bu da ağırlığı azaltır ve korozyon direncini artırır. CK45 çelik piston mili sert krom kaplamalıdır. Poliüretan (PU) salmastıralarla -20°C ile +80°C arasında, isteğe bağlı FKM salmastıralarla -30°C ile +150°C arasında yağsız çalışabilir. Maksimum 3800 mm strok mesafesine kadar üretilebilir. Yastıklama isteğe bağlıdır; darbe kontrolü gereken uygulamalarda PAG-Y Ø32/Ø100 serisi tercih edilmelidir.
Aşağıdaki tablo PAG Ø32-Ø100 gövde ölçülerini (mm) göstermektedir; montaj alanı ve strok mesafesi hesaplaması için kullanılabilir.
| Ø mm | A | B | D | D1 | L0 | L1 | SW | Port (*) |
|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 12 | M10x1.25 | 114 | 94 | 10 | G1/8" |
| 40 | 34 | 24 | 16 | M12x1.25 | 130,5 | 105 | 13 | G1/4" |
| 50 | 44 | 32 | 20 | M16x1.5 | 136 | 106 | 17 | G1/4" |
| 63 | 44 | 32 | 20 | M16x1.5 | 149 | 115 | 17 | G3/8" |
| 80 | 54 | 40 | 25 | M20x1.5 | 164 | 124 | 22 | G3/8" |
| 100 | 53 | 40 | 25 | M20x1.5 | 181 | 134 | 22 | G1/2" |
PAG Ø32-Ø100 Teknik Özet Tablosu
CETOP Arayüzü: RP 43P
Çalışma Basıncı: Maks. 10 Bar
Çalışma Sıcaklığı: PU salmastıra: -20°C / +80°C — FKM salmastıra: -30°C / +150°C
Piston Mili: CK45 çelik, sert krom kaplı
Silindir Borusu: Eloksal kaplamalı alüminyum
Maksimum Strok: 3800 mm'ye kadar
Çalışma Akışkanı: Filtrelenmiş yağlı veya yağsız hava
| Piston Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) | Bağlantı Portu |
|---|---|---|---|---|
| 32 | 12 | 482 | 415 | G1/8" |
| 40 | 16 | 754 | 633 | G1/4" |
| 50 | 20 | 1178 | 990 | G1/4" |
| 63 | 20 | 1870 | 1682 | G3/8" |
| 80 | 25 | 3016 | 2721 | G3/8" |
| 100 | 25 | 4712 | 4418 | G1/2" |
Kullanım Alanları
PAG Ø32-Ø100 pnömatik piston, CETOP valf entegrasyonu gerektiren ve gövde ağırlığının önemli olduğu kompakt otomasyon hücrelerinde, korozyona açık ortamlarda çalışan itme-çekme mekanizmalarında ve taşıma-paketleme hatlarında kullanılır. Eloksallı alüminyum gövdesi, nem veya hafif kimyasal maruziyet olan üretim alanlarında çelik borulu alternatiflere göre avantaj sağlar.
PAG Ø32-Ø100'ü Diğer CETOP Serilerinden Ayıran Özellikler
Aynı kuvvet değerlerine ve ölçülere sahip, çelik borulu PNS Ø32/Ø100 serisi daha ağır hizmet ortamları için tercih edilebilir. Yastıklama gerektiren uygulamalar için PAG-Y Ø32/Ø100 serisini inceleyebilirsiniz. Tüm CETOP silindirlerine CETOP Serisi Pnömatik Silindirler kategori sayfasından ulaşabilirsiniz.
PAG Ø32-Ø100 için eklem, ayak, flanş, çatal, orta eklem ve küresel mafsal bağlantı ekipmanları (EYB, EB, YB, AB, FB, AT4, OEK, AP4, AP2, PM5, MR9 kodları) ayrı ürün kodlarıyla temin edilebilir; ihtiyaç duyulan bağlantı tipi montaj yönüne göre belirlenmelidir.
Stoktaki PAG Ø32-Ø100 modelleri aynı gün kargoya verilir. Özel strok veya standart dışı varyasyon (K1, K4, H3, H4, R1, R2) taleplerinde teslimat süresi değişebilir.
