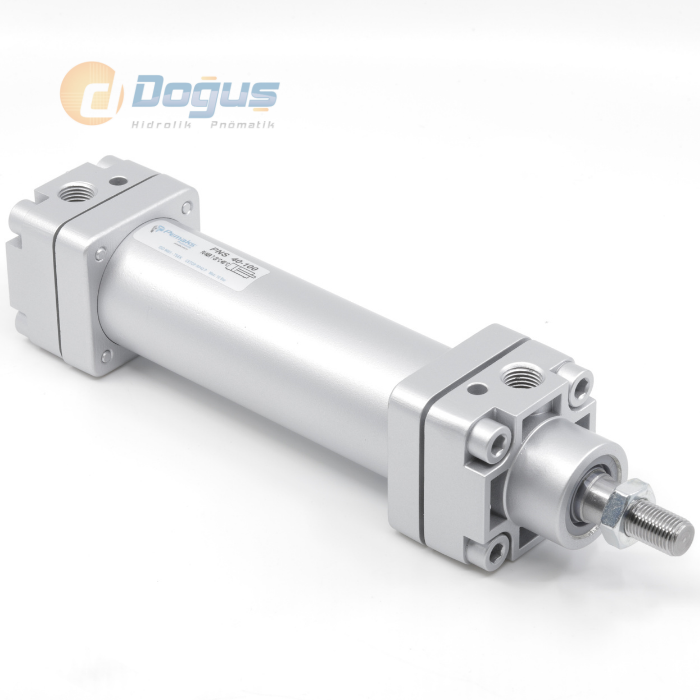

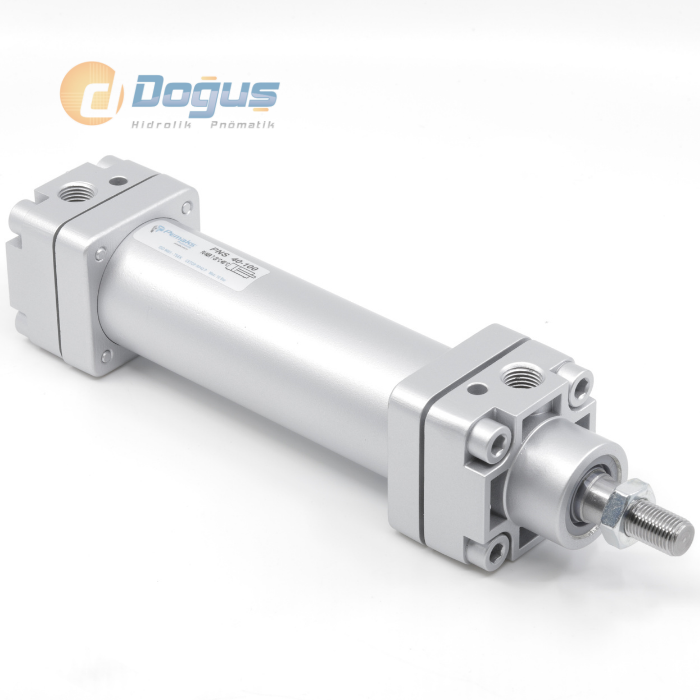

PNS Ø32 / Ø100 Serisi Çift Etkili Pnömatik Silindir
PNS Ø32/Ø100 serisi, CETOP RP 43P valf montaj arayüzüne uygun çift etkili pnömatik silindirdir (halk arasında pnömatik piston olarak da anılır). Ø32 mm'den Ø100 mm'ye kadar altı farklı gövde çapında üretilir ve 6 bar çalışma basıncında 482 N ile 4712 N arasında itme kuvveti sağlar. CK45 çelik piston mili sert krom kaplamalıdır, silindir borusu bu çap aralığında standart olarak çeliktir (ST52-3). Poliüretan (PU) salmastıralarla -20°C ile +80°C arasında, isteğe bağlı FKM salmastıralarla -30°C ile +150°C arasında yağsız çalışabilir. Maksimum 3800 mm strok mesafesine kadar üretilebilir. Yastıklama isteğe bağlıdır; darbe kontrolü gereken uygulamalarda PNS-Y Ø32/Ø100 serisi tercih edilmelidir.
Aşağıdaki tablo PNS Ø32-Ø100 gövde ölçülerini (mm) göstermektedir; montaj alanı ve strok mesafesi hesaplaması için kullanılabilir.
| Ø mm | A | B | D | D1 | L0 | L1 | SW | Port (*) |
|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 12 | M10x1.25 | 114 | 94 | 10 | G1/8" |
| 40 | 34 | 24 | 16 | M12x1.25 | 130,5 | 105 | 13 | G1/4" |
| 50 | 44 | 32 | 20 | M16x1.5 | 136 | 106 | 17 | G1/4" |
| 63 | 44 | 32 | 20 | M16x1.5 | 149 | 115 | 17 | G3/8" |
| 80 | 54 | 40 | 25 | M20x1.5 | 164 | 124 | 22 | G3/8" |
| 100 | 53 | 40 | 25 | M20x1.5 | 181 | 134 | 22 | G1/2" |
PNS Ø32-Ø100 Teknik Özet Tablosu
CETOP Arayüzü: RP 43P
Çalışma Basıncı: Maks. 10 Bar
Çalışma Sıcaklığı: PU salmastıra: -20°C / +80°C — FKM salmastıra: -30°C / +150°C
Piston Mili: CK45 çelik, sert krom kaplı
Silindir Borusu: Çelik (ST52-3)
Maksimum Strok: 3800 mm'ye kadar
Çalışma Akışkanı: Filtrelenmiş yağlı veya yağsız hava
| Piston Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) | Bağlantı Portu |
|---|---|---|---|---|
| 32 | 12 | 482 | 415 | G1/8" |
| 40 | 16 | 754 | 633 | G1/4" |
| 50 | 20 | 1178 | 990 | G1/4" |
| 63 | 20 | 1870 | 1682 | G3/8" |
| 80 | 25 | 3016 | 2721 | G3/8" |
| 100 | 25 | 4712 | 4418 | G1/2" |
Kullanım Alanları
PNS Ø32-Ø100 pnömatik piston, CETOP valf montaj arayüzü gerektiren kompakt otomasyon hücrelerinde, taşıma ve paketleme hatlarında itme-çekme uygulamalarında, montaj/kaynak fikstürlerinde ve genel endüstriyel pnömatik itme mekanizmalarında kullanılır. Ø32-Ø63 aralığı hafif-orta yük uygulamalarında, Ø80-Ø100 aralığı ise daha yüksek kuvvet gerektiren istasyonlarda tercih edilir.
PNS Ø32-Ø100'ü Diğer CETOP Serilerinden Ayıran Özellikler
Yastıklama gerektiren uygulamalar için PNS-Y Ø32/Ø100 serisini inceleyebilirsiniz. Daha büyük çap ve ağır hizmet uygulamaları için PNS Ø125/Ø320 serisi (alüminyum eloksallı gövde) tercih edilmelidir; bu serinin yastıklamalı versiyonu PNS-Y Ø125/Ø320'dir. Aynı CETOP ailesinde farklı yastıklama yapısı sunan PAG Ø32/Ø100 serisine ve tüm CETOP silindirlerine CETOP Serisi Pnömatik Silindirler kategori sayfasından ulaşabilirsiniz.
PNS Ø32-Ø100 için eklem, ayak, flanş, çatal ve küresel mafsal bağlantı ekipmanları (EYB, EB, YB, AB, FB, AT4, MT5-MT6, AP4, AP2, PM5, MR9 kodları) ayrı ürün kodlarıyla temin edilebilir; ihtiyaç duyulan bağlantı tipi montaj yönüne göre belirlenmelidir.
Stoktaki PNS Ø32-Ø100 modelleri aynı gün kargoya verilir. Özel strok, yastıklama tipi veya standart dışı varyasyon (K1, K4, H3, H4, R1, R2) taleplerinde teslimat süresi değişebilir.
(TESLİM SÜRESİ 1 HAFTADIR!)
