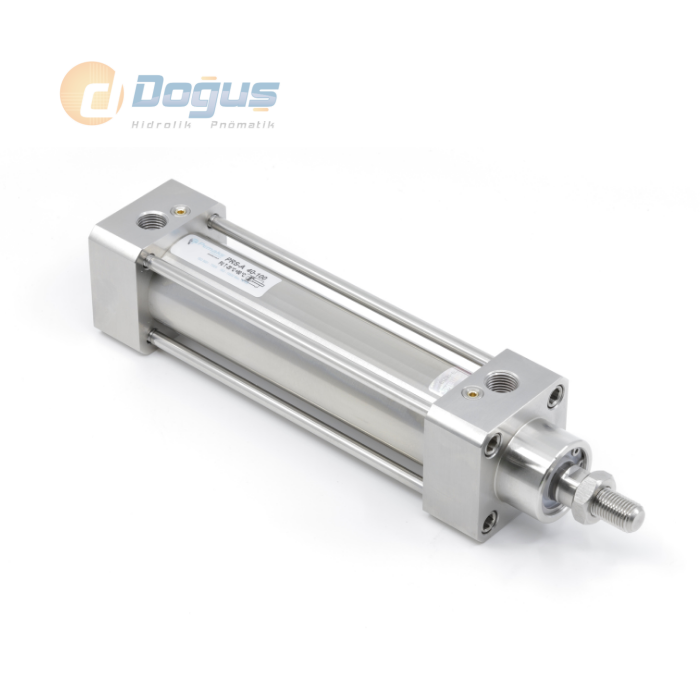

PRS Ø32 / Ø125 Manyetik Yastıklamalı Paslanmaz Silindir
PRS Serisi, ISO 15552 standardına uygun, Ø32-Ø125 mm gövde çapı aralığında üretilen yastıklamalı ve manyetikli paslanmaz pnömatik silindirdir (paslanmaz piston). Tamamı AISI 304-316 paslanmaz çelik gövde ekipmanlarıyla üretilir ve 3800 mm'ye kadar strok seçeneği sunar.
Aşağıdaki tabloda PRS Serisi'nin üretici referans ölçüleri (A, B, D1, L0, L1 vb.) çap bazında yer almaktadır.
PRS Serisi Teknik Özet Tablosu
| Özellik | Değer |
|---|---|
| Standart | ISO 15552 |
| Gövde çapı aralığı | Ø32 - Ø40 - Ø50 - Ø63 - Ø80 - Ø100 - Ø125 mm |
| Kapak / boru / saplama malzemesi | AISI 304-316 yüksek alaşımlı paslanmaz çelik |
| Piston mili malzemesi | AISI 316 |
| Silindir tipi | S (standart) / D (çift milli) |
| Yastıklama | Y (yastıklamalı) / N (yastıklamasız) |
| Manyetik algılama | A (manyetikli) / N (manyetiksiz) |
| Maksimum strok | 3800 mm'ye kadar |
| Çalışma basıncı | Maks. 10 Bar |
| Çalışma sıcaklığı | PU: -20°C/+80°C, Viton (FKM): -30°C/+150°C |
| Çalışma akışkanı | Filtrelenmiş ve yağlanmış ya da filtrelenmiş ve yağsız hava |
| İtme/Çekme kuvveti (6 Bar, örnek Ø125) | 7363 N / 6881 N |
| Sızdırmazlık varyasyonları | K1 (FKM sızdırmazlık, -30/+150°C), K7 (ısı dayanımlı teknopolimer sıyırıcı, PTFE+FKM), V1 (düşük sürtünmeli sızdırmazlık) |
| Fonksiyonel varyasyonlar | L1 (son konum ön-arka kilitleme), L2 (son konum ön kilitleme), L3 (son konum arka kilitleme), D1 (çift milli delik mil) |
| Bağlantı aksesuarları | Eklem (MP2), Duvar (MP4), Flanş (MF1-MF2), Ayak (MS1), Küresel mafsal (AP4), Çatal (AP2), Mil ucu somunu (MR9) |
Kullanım Alanları
PRS Serisi, gıda ve içecek üretim hatları, ilaç dolum sistemleri, kimyasal işleme tesisleri ve düzenli yıkama (washdown) gerektiren üretim ortamları başta olmak üzere, standart ISO 15552 montaj noktalarına uyumluluk gereken orta ve büyük çaplı otomasyon uygulamalarında kullanılır. Son konum kilitleme (L1/L2/L3) opsiyonu, makine emniyet direktiflerine uygun uygulamalarda ilave hava beslemesine ihtiyaç duymadan mekanik kilitleme sağlar.
PRS ve PVS Serisi Arasındaki Fark
PRS Serisi ISO 15552 standardında profil tipi (çekme milli) gövdeye sahiptir ve Ø32-Ø125 mm aralığında, 3800 mm'ye kadar strok imkanı sunar. Daha kompakt ve dar alan uygulamaları için ISO 6432 standardındaki PVS Serisi (Ø8-Ø100 mm) tercih edilebilir. Standart ISO 15552 montaj noktalarına uyumluluk ve son konum kilitleme gereken uygulamalarda PRS Serisi öne çıkar.
Son konum kilitleme (L1/L2/L3) opsiyonu kullanım alanına göre sadece ön kapakta, sadece arka kapakta veya her iki kapakta uygulanabilir; kilitleme sisteminin çalışması için silindiri kumanda eden valfin konum değiştirmesi yeterlidir, ilave hava beslemesi gerekmez.
PRS Serisi paslanmaz silindirler stoklu ve sipariş üzerine üretim modeliyle tedarik edilmektedir; teslimat süresi seçilen çap, strok ve varyasyon kombinasyonuna göre değişiklik gösterebilir.
