Pnömatik Hortumlar ve Rakorlar

Pnömatik Hortumlar ve Rakorlar Nedir?

Pnömatik hortumlar ve rakorlar (rekorlar), basınçlı hava ile çalışan sistemlerde temel bağlantı elemanları olarak görev yapar. Hortumlar basınçlı havanın valf, silindir ve diğer ekipmanlar arasında iletilmesini sağlarken; rakorlar bu iletim hattının ekipmanlara sızdırmaz şekilde bağlanmasını mümkün kılar. Bu iki bileşen birlikte değerlendirilmeden kurulan pnömatik sistemlerde hava kaçağı, basınç kaybı ve montaj sorunları yaşanabilir.

Pnömatik sistemlerde performans yalnızca kullanılan ekipmanların kalitesine değil, bu ekipmanlar arasındaki iletim ve bağlantı altyapısına da bağlıdır. Bu nedenle hortum ve rakor seçimi, sistem bütünlüğünün ayrılmaz bir parçası olarak birlikte ele alınmalıdır.

Pnömatik Hortumlar ve Rakorlar Ne İşe Yarar?

Pnömatik hortumlar ve rakorlar, basınçlı havanın kontrollü, sızdırmaz ve verimli şekilde iletilmesini sağlayan pnömatik bağlantı elemanlarıdır. Temel işlevleri şunlardır:

• Basınçlı havanın pnömatik ekipmanlar arasında güvenli şekilde taşınması
• Hortum ile valf, silindir ve diğer ekipmanlar arasında sızdırmaz bağlantı kurulması
• Sistem esnekliğinin artırılması ve titreşimlerin absorbe edilmesi
• Montaj ve bakım süreçlerinde hızlı bağlantı ve sökme imkânı sağlanması

Pnömatik Hortum Türleri

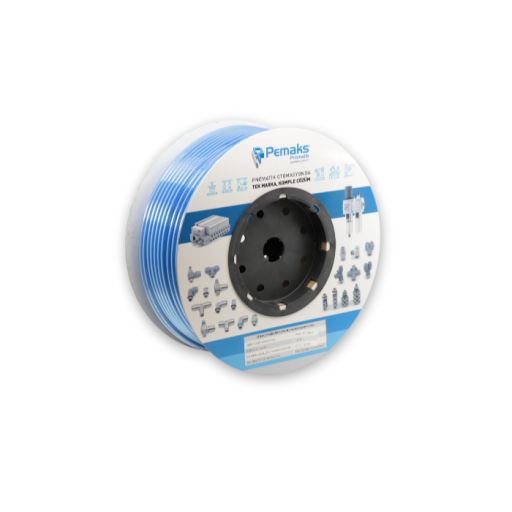

Pnömatik hortumlar, uygulama ihtiyaçlarına göre farklı malzeme ve yapı özellikleriyle üretilir. Tüm hortum ürünlerimize Pnömatik Hortumlar alt kategorimizden ulaşabilirsiniz. Bu kategori altında yer alan başlıca hortum tipleri:

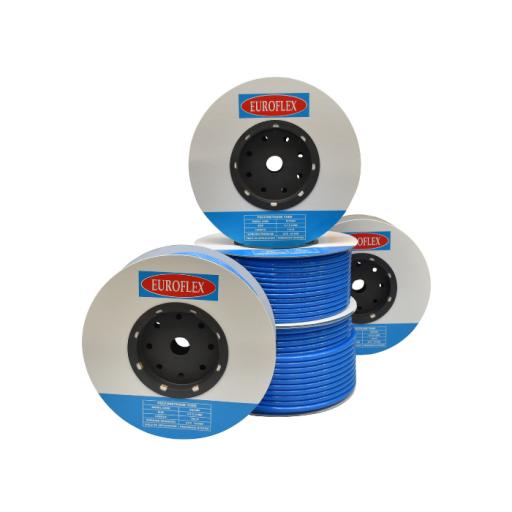

• Poliüretan (PU) hava hortumları: Yüksek esneklik ve dar alanlarda kolay montaj avantajı sunar. 4 mm, 6 mm, 8 mm, 10 mm ve 12 mm iç çap seçenekleriyle en yaygın kullanılan pnömatik hortum tipidir.
• Poliamid (PA) hava hortumları: Yüksek basınç dayanımı ve boyutsal stabilite gerektiren uygulamalarda tercih edilir.

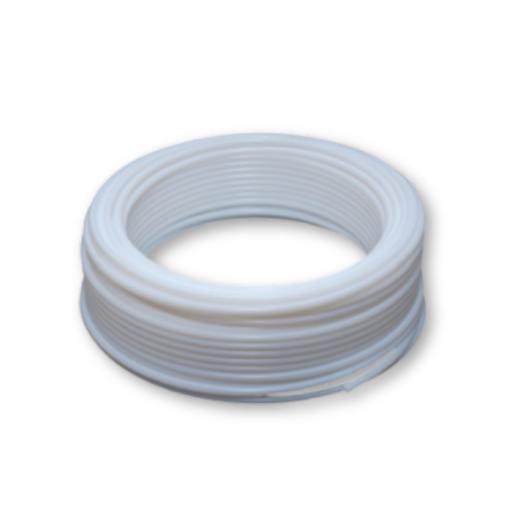

• PTFE (Teflon) hava hortumları: Kimyasal dayanım ve yüksek sıcaklık koşullarında kullanılır.

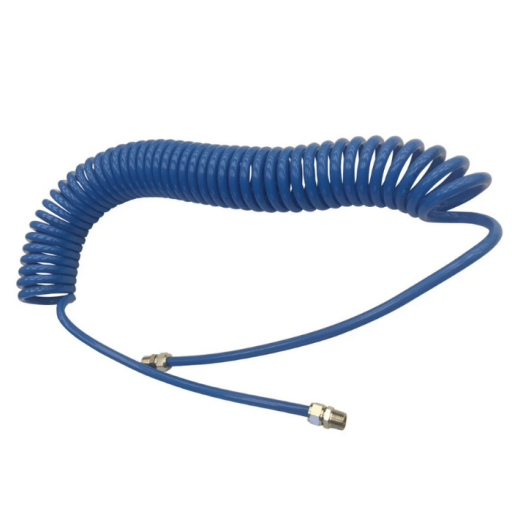

• Spiral (PU) hava hortumları: Geri toplanabilir yapısı sayesinde hareketli ekipmanlarda pratik kullanım sağlar.

Pnömatik Rakor Çeşitleri

Pnömatik rakorlar — endüstride yaygın olarak "rekor" veya "pnömatik fitting" olarak da bilinen bağlantı elemanları — hortum ile sistem bileşenleri arasında sızdırmaz bağlantı sağlar. Uygulamaya göre farklı bağlantı tipleri ve diş ölçülerinde tercih edilir. Tüm rakor ürünlerimize Pnömatik Rakorlar alt kategorimizden ulaşabilirsiniz.

Başlıca pnömatik rakor tipleri:

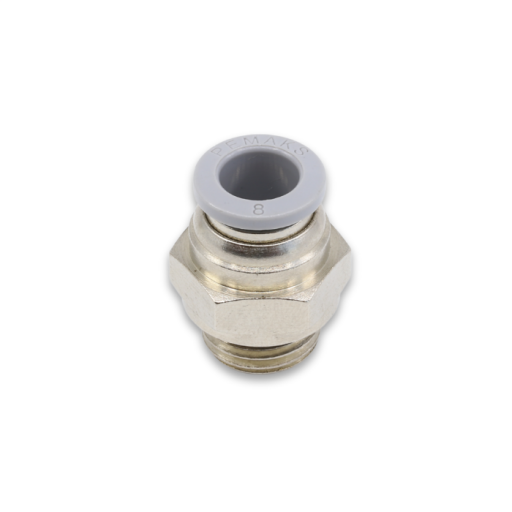

• Düz rakorlar (rekorlar): Hortumun doğrusal bağlantısını sağlar; en temel ve en sık kullanılan rakor tipidir.
• Dirsek rakorlar: 90° açıyla yön değiştirme gereken bağlantı noktalarında kullanılır. Döner dirsek ve sabit dirsek seçenekleri mevcuttur.
• T rakorlar: Tek hava hattını iki çıkışa bölmek için tercih edilir.
• Y rakorlar: T rakora benzer şekilde hat bölme işlevi görür; açılı tasarımı ile akış direncini azaltır.
• Nipeller: İki dişli bağlantı noktasını birleştirmek için kullanılan ara bağlantı elemanlarıdır.
• Redüksiyon nipelleri: Farklı diş ölçülerindeki bağlantıları birbirine uyumlu hale getirir.
• Hız ayar valfleri: Hava akış hızını kontrol etmek için hortum-rakor bağlantısına entegre edilen elemanlardır.

Bu kategori altında yer alan marka bazlı rakor grupları:

• Pemaks Pnömatik Rakorlar: Standart pnömatik uygulamalarda yaygın kullanılan bağlantı çözümleri.
• Euroflex Pnömatik Rakorlar: Farklı bağlantı tipleri ve ölçü seçenekleriyle çeşitli sistem ihtiyaçlarına uygun çözümler.

Pnömatik Hortum ve Rakor Seçim Kriterleri

Pnömatik hortum ve rakor seçiminde sistemin tamamını etkileyen teknik parametreler birlikte değerlendirilmelidir. Dikkate alınması gereken temel kriterler:

• Çalışma basıncı ve sıcaklık aralığı: Her hortum malzemesinin farklı basınç ve sıcaklık limitleri vardır. PU hortumlar genellikle 0–10 bar aralığında çalışırken, PA hortumlar 20 bar ve üzeri basınçlara dayanabilir.
• Hortum iç ve dış çap ölçüleri: 4 mm, 6 mm, 8 mm, 10 mm ve 12 mm en yaygın kullanılan iç çap ölçüleridir. Rakor seçimi doğrudan hortum dış çapına bağlıdır.
• Hortum esnekliği ve minimum bükülme yarıçapı: Dar alanlarda montaj gerektiren uygulamalarda PU hortumlar avantaj sağlar.
• Rakor diş tipi ve bağlantı geometrisi: BSP (G), NPT ve metrik diş tipleri arasında doğru eşleşme sağlanmalıdır.
• Hortum ve rakor uyumluluğu: Hortum dış çapı ile rakorun kabul ettiği hortum çapı birebir eşleşmelidir.
• Ortam koşulları: Kimyasal temas, nem, UV maruziyeti ve sıcaklık gibi faktörler malzeme seçimini doğrudan etkiler.

Yanlış seçilen hortum veya uyumsuz rakor kullanımı, sistemde kaçaklara, basınç düşüşüne ve performans kayıplarına neden olabilir.

Kullanım Alanları

Pnömatik hortumlar ve rakorlar, basınçlı hava ile çalışan tüm endüstriyel uygulamalarda yer alır:

• Otomasyon ve montaj hatları
• Makine imalatı ve OEM uygulamaları
• Ambalaj ve gıda makineleri
• Robotik sistemler
• Genel endüstriyel pnömatik tesisatlar
• Su ve atıksu arıtma sistemleri
• Tekstil ve boya makineleri

Pnömatik Sistemlerde Doğru Bağlantı Yaklaşımı

Pnömatik sistemlerde güvenilir bir hava hattı oluşturmak için hortum ve rakor seçimi birlikte değerlendirilmelidir. Uygulamaya uygun hortum tipi ile doğru bağlantı elemanının eşleştirilmesi, sistemde basınç kaybını azaltır, bakım ihtiyacını düşürür ve çalışma sürekliliğini destekler.

Pnömatik sistem bileşenlerinin birlikte nasıl çalıştığını daha geniş çerçevede incelemek için pnömatik devre elemanları içeriğimize de göz atabilirsiniz.

Sıkça Sorulan Sorular
