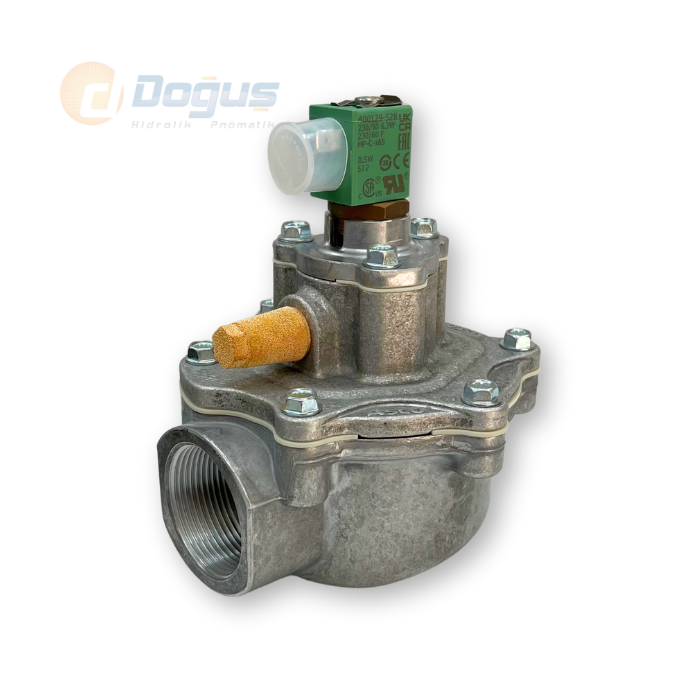

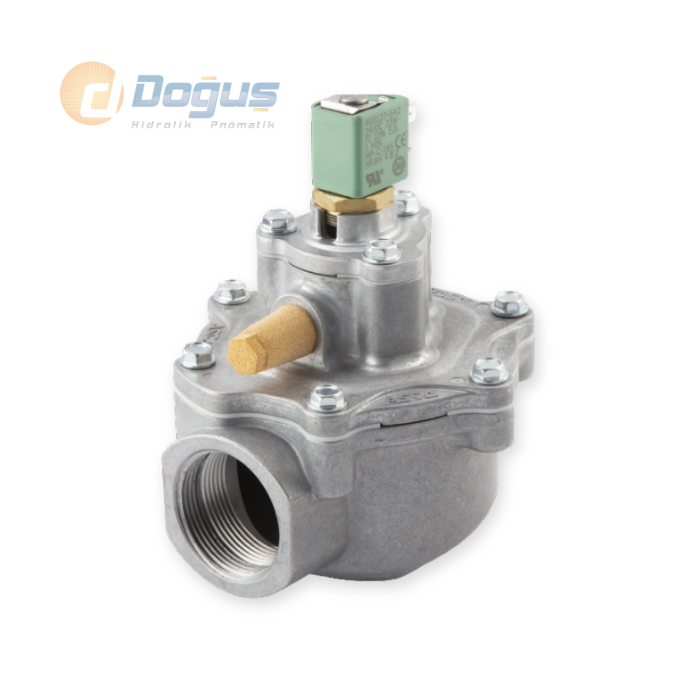

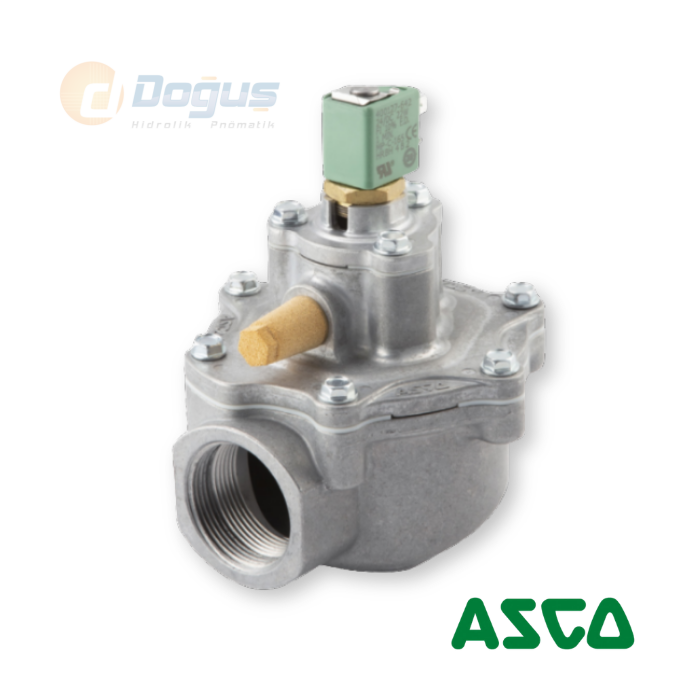

G353K311S1A00 Serisi 1 1/2'' Patlaç Valf
ASCO 353 Serisi 1 1/2'' Patlaç Valf (G353K311S1A00), jet pulse torba filtre sistemlerinde ani hava darbesi oluşturarak filtre temizliği sağlayan, G-dişli (ISO 228/1) bağlantılı, yaysız tek parça TPE diyaframlı bir patlaç valftir. Emerson'ın yeniden tasarlanan 353 Serisi, rakiplerine göre daha hızlı açılıp kapanır, daha yüksek tepe basıncına ulaşır ve ortalama %15 basınçlı hava tasarrufu sağlar. Aynı seri, patentli Hızlı Montaj Kelepçesi (Quick Mount Clamp) bağlantı tipiyle de üretilir (ayrı K-önekli katalog kodlarıyla). Aynı seride 1'' ölçüsü (G353K211S1A00) de mevcuttur; daha ekonomik bir 1 1/2'' alternatif arıyorsanız PVD T-PAT 502 Patlaç Valf sayfasına göz atabilirsiniz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Katalog No | G353K311S1A00 |
| Bağlantı Tipi | G (ISO 228/1) dişli, 1 1/2'' |
| Gövde Malzemesi | Alüminyum |
| Orifis | 55 mm (1-1/2'') |
| Kv Akış Katsayısı | 49 m³/h (Cv 57) |
| Çalışma Basınç Farkı | 2 - 8,5 Bar (30 - 125 psi) |
| Diyafram | TPE (Standard tip), yaysız tek parça |
| Sızdırmazlık (Conta/Disk) | NBR (Nitril), FKM |
| İç Aksam (Çekirdek, Yay, Kovan) | Paslanmaz çelik |
| Bobin Elektrik Arayüzü | S1 — Spade plug, 3x DIN 46244 (ISO 4400 konnektör), IP65 |
| Bobin Gücü | AC 6,3 W / DC 22 W |
| Bobin Yalıtım Sınıfı | F (155°C / 311°F) |
| Bobin (Operatör) Ortam Sıcaklığı | -40°C ile +75°C (-40°F ile +167°F) |
| Valf Sıcaklık Aralığı (TPE Standard) | Ortam: -20°C/+85°C (-4°F/185°F); Medya: -15°C/+140°C (5°F/284°F) |
| Relatif Çalışma Süresi | %10 maks., tek seferde azami 1 dk açık kalma |
| Elektrik Güvenliği | IEC 335 |
| Sertifikalar | UL, CSA, EC, RoHS; isteğe bağlı patlamaya dayanıklı (Ex-proof) su geçirmez solenoid — NEMA, ATEX, CU-TR sınıflandırmalarına uygun |
Ebatlar (mm) — G-Dişli, Entegre Pilot (Fig. 7)
| A | B | C | D | E | F | Pilot Bağlantısı (H) | J | K | P | Ağırlık |
|---|---|---|---|---|---|---|---|---|---|---|
| 133 mm | 135,5 mm | 132 mm | 72 mm | 39 mm | 56,5 mm | G3/8'' / NPT 3/8'' | 171 mm | 59 mm | 22 mm | 1,24 kg (2,73 lbs) |
Kullanım Alanları
ASCO 353 Serisi Patlaç Valf; beton işleme, çimento fabrikaları, enerji santralleri, çelik fabrikaları, metal işleme, kireç endüstrisi, tarım ve yem, ilaç, madencilik, ağaç ve enerji endüstrileri (kömür fabrikası), tahıl işleme tesisleri, kimya ve petrokimya tesisleri (aşındırıcı kumlama), kağıt hamuru ve kağıt fabrikaları, kumlama ve zımparalama tesisleri, boya kaplama fabrikaları, gıda işleme ve dökümhaneler dahil zorlu endüstriyel ve tehlikeli ortamlarda kullanılır.
Seri Karşılaştırması
ASCO 353 Serisinde 1 1/2'' (G353K311S1A00, orifis 55 mm, Kv 49 m³/h) ve 1'' (G353K211S1A00, orifis 32 mm, Kv 20 m³/h) ölçüleri bulunur; her iki ölçü de aynı G-dişli bağlantı, TPE Standard diyafram ve S1 elektrik arayüzü yapısını taşır, seçim boru hattı çapı ve gereken debiye göre yapılır. Aynı 1 1/2'' ölçüde daha ekonomik bir çözüm için PVD T-PAT 502 Patlaç Valf sayfasını inceleyebilirsiniz; PVD T-PAT 502 için orijinal küçük ve büyük yedek diyafram parçaları da ayrıca stoktadır.
