Pnömatik Valf (Hava Valfi) Çeşitleri

Pnömatik valf, basınçlı havanın yönünü, zamanlamasını ve debisini belirleyerek silindir ve aktüatörlerin hareketini kumanda eden elemandır. Bu kategoride 3/2, 5/2 ve 5/3 solenoid valf, Namur valf, kollu, çekmeli ve pedallı mekanik valfler, valf adaları, patlaç valfler, genel maksat solenoid valfler ile çek ve çabuk egzoz valfleri yer alır. Pemaks PV1 serisi, Henx, ASCO ve PVD markalı pnömatik valf modellerinin güncel fiyatlarını ürün sayfalarında görebilir, stoktaki ürünleri hızlı sevkiyatla sipariş edebilirsiniz.

Pnömatik Valf ve Hava Valfi Çeşitleri ve Alt Kategoriler

Valf ailelerinin çalışma prensipleri ve sembolleri için pnömatik valf türleri ve çalışma prensipleri yazısına, uygulamanıza uygun modeli belirlemek için pnömatik valf seçim rehberine bakabilirsiniz.

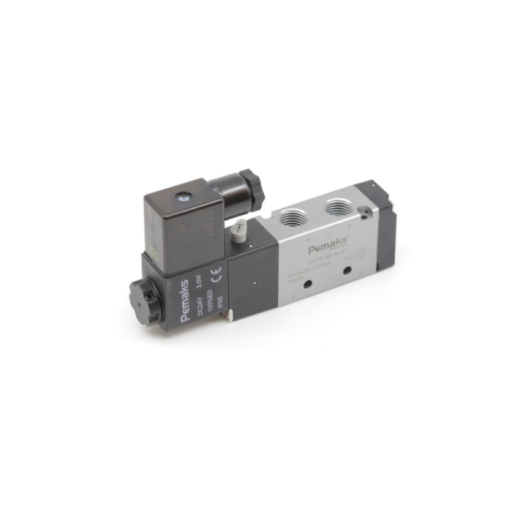

Fonksiyona Göre Pnömatik Valf Modelleri: 3/2, 5/2, 5/3

Makinenin enerji kesintisinde hangi konumda kalacağı, 5/2 valfte tek bobin ile çift bobin arasındaki tercihi belirler. Tek bobinli valf yay ile güvenli başlangıç konumuna döner; çift bobinli valf ise son aldığı komutu korur.

Kumanda Tipine Göre: Solenoid, Namur, Kollu ve Pedal Valfler

Mekanik valflerin kullanım alanları için kollu ve pedal valf yazısına, Namur arayüzü için Namur valf yazısına bakabilirsiniz.

Pemaks PV1 Serisi Pnömatik Valf Teknik Değerleri

Elektrikli valfler pilot kontrollü olduğu için en az 1,5 bar besleme basıncına ihtiyaç duyar; bunun altındaki hatlarda solenoid valf kumanda etmez. Düşük basınçlı hatlar için manuel valfler 0,2 bar'dan itibaren çalışır.

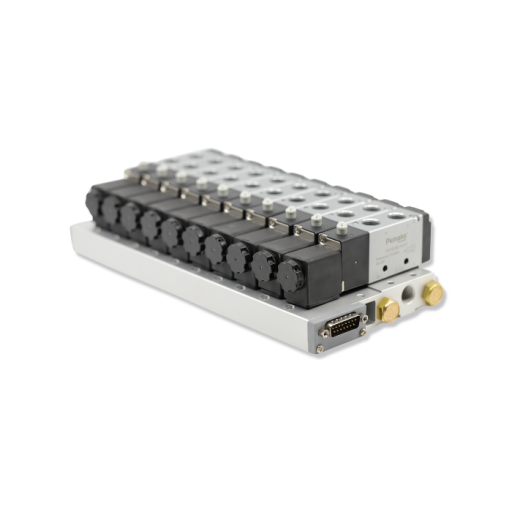

Valf Adaları

Sekiz ve üzeri valf gerektiren makinelerde tekil valf yerine pnömatik valf adası kullanmak kablolama ve hortum sayısını azaltır. PV1T multipin valf adası 4 ile 14 istasyon arasında, PV2T valf adası 3 ile 24 istasyon arasında kurulabilir. PV2T serisi IO-Link, Profinet, EtherCAT, EtherNet/IP, ModBUS, CANopen, Profibus, DeviceNet ve CC-Link haberleşme seçenekleriyle yapılandırılabilir. Konfigürasyon adımları valf adası rehberinde anlatılıyor.

Patlaç Valfler ve Genel Maksat Solenoid Valfler

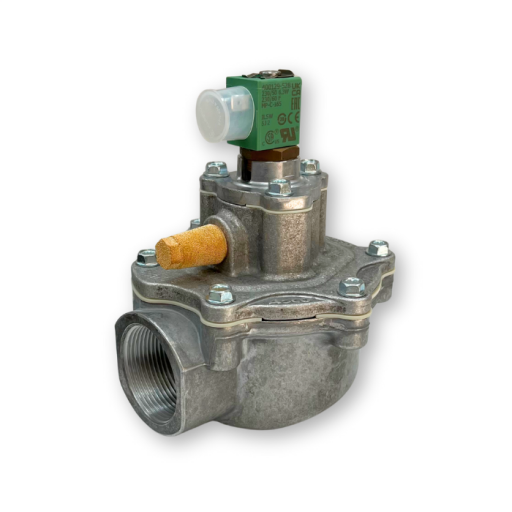

Toz toplama filtrelerinin torba ve kartuşlarını darbeli hava ile temizleyen patlaç valfler kategorisinde ASCO 353 serisi ve PVD T-PAT serisi 3/4'' ile 2'' arası modeller ve yedek patlaç valf diyaframları bulunur. Uygulama ve seçim için patlaç valf yazısına bakabilirsiniz.

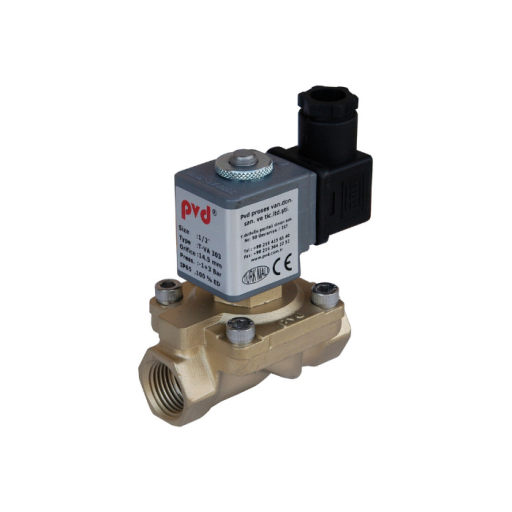

Hat üzerinde akışı açıp kapatan genel maksat solenoid valfler (selenoid vana) PVD T-GM serisinde 1/8'' ile 3'' arasında sunulur; küçük ölçüler direkt çekmeli, büyük ölçüler pilot kontrollü diyaframlı yapıdadır.

Çek Valf, Çabuk Egzoz ve Slide Valfler

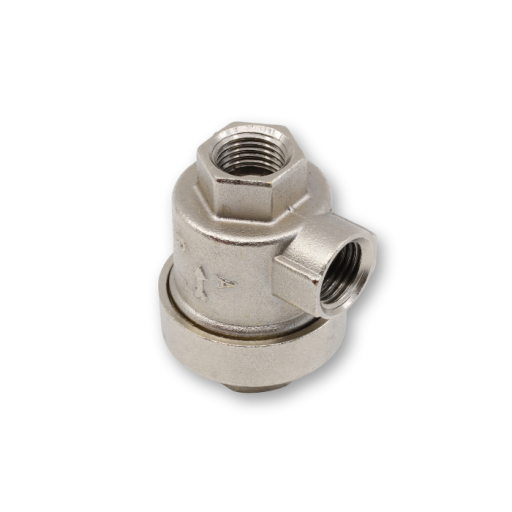

Yardımcı valfler çabuk egzoz, çek valf ve slide valf kategorisinde toplanır: çabuk egzoz valfi silindiri hızlandırır, nipel çek valf havanın tek yönde akmasını sağlar, pilot uyarılı çek valf silindiri hava kesildiğinde konumunda kilitler, PSV slide valf ise hattı elle açıp kapatır. Silindir hızı için hız ayar valfleri de bu grupta yer alır.

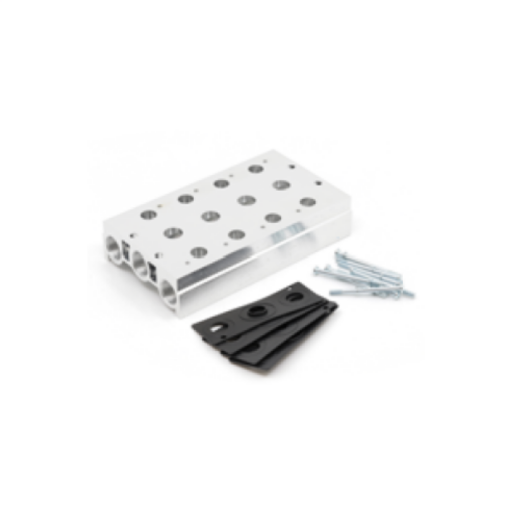

Valf Aksesuarları: Soket, Pleyt ve Dağıtıcı

Sipariş Öncesi Belirlenmesi Gereken 5 Bilgi

Bu beş bilginin nasıl belirlendiği pnömatik valf seçim rehberinde, silindir tipine göre yön kontrol valfi seçimi ise yön kontrol valfi seçimi yazısında adım adım anlatılıyor.

Sıkça Sorulan Sorular

Pnömatik valf fiyatları neye göre değişir?

Fiyatı belirleyen başlıca etkenler valfin fonksiyonu (3/2, 5/2, 5/3), port ölçüsü, bobin sayısı, kumanda tipi ve markadır. Güncel fiyatlar her modelin ürün sayfasında yer alır; toplu alımlar için teklif alabilirsiniz.

5/2 valfte tek bobin mi çift bobin mi seçmeliyim?

Enerji kesildiğinde silindirin güvenli bir başlangıç konumuna dönmesi gerekiyorsa tek bobinli (yay dönüşlü) valf seçilir. Silindirin son konumunu koruması gerekiyorsa çift bobinli valf tercih edilir.

PV1 serisi valflerde hangi bobin voltajları var?

PV1 serisinin kodlamasında 24V DC, 12V DC, 24V AC, 110V AC ve 220V AC bobin seçenekleri bulunur. Stoktaki voltaj seçeneklerini ilgili ürün sayfasından kontrol edebilirsiniz.

Valf soketi ve pleyt ayrı mı satılıyor?

Evet. PV1S valf soketi, PV1P valf pleyti ve PV1PK körleme plakası ayrı ürünler olarak listelenir; ihtiyacınıza göre valfle birlikte sipariş edebilirsiniz.

Düşük basınçlı hatta solenoid valf çalışır mı?

PV1E serisi elektrikli valfler pilot kontrollüdür ve en az 1,5 bar besleme basıncı ister. Bunun altındaki hatlarda 0,2 bar'dan itibaren çalışan manuel valfler veya pedal valfler kullanılabilir.

Projeye özel veya toplu sipariş için teklif alabilir miyim?

Evet. Valf adası konfigürasyonu, farklı voltaj ve port kombinasyonları veya toplu alımlar için iletişim sayfamızdan teknik ekibimize ulaşabilirsiniz.

Uygulamanız için doğru pnömatik valf modelini belirlemek üzere teknik ekibimizle iletişime geçebilirsiniz.
