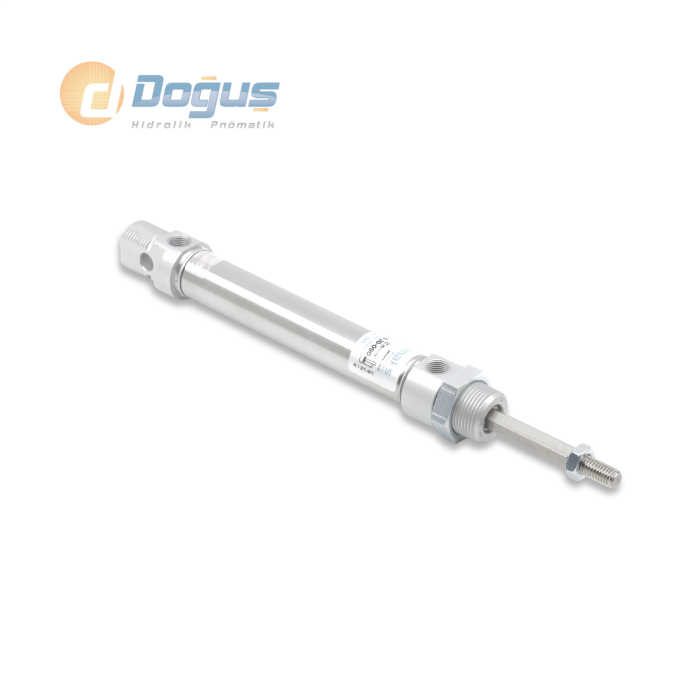

PMQ-A Ø16 / Ø25 Dönmez Milli Manyetikli Çift Etkili Kalem Silindir
PMQ-A Serisi, Ø16-Ø25 mm gövde çapı aralığında üretilen dönmez milli, manyetikli çift etkili pnömatik silindirdir. Basınçlı hava ile doğrusal hareket üretirken, piston milinin strok boyunca kendi ekseni etrafında dönmesini mekanik olarak engelleyen özel yapısıyla yön, açı veya pozisyon hassasiyetinin kritik olduğu otomasyon uygulamalarında güvenilir bir çözüm sunar.
Dönmez Milli Yapının Sağladığı Avantaj
Standart kalem silindirlerde piston mili serbestçe dönebilir; bu durum mil ucuna montajlı parçanın açısının strok boyunca kaymasına yol açabilir. PMQ-A Serisi'nin dönmez mil yapısı, silindir mili üzerine bağlı parçanın yönünü strok boyunca sabit tutarak tekrarlanabilir, açısal olarak kararlı bir hareket sağlar. Manyetik piston yapısı ise harici sensörlerle konum algılamaya imkan tanır.
Kullanım Alanları
PMQ-A Serisi yaygın olarak parça yönünün korunması gereken otomasyon uygulamalarında, hassas montaj ve pozisyonlama sistemlerinde, küçük ölçekli pick & place uygulamalarında ve sensörlü, dönmez hareket gerektiren pnömatik sistemlerde kullanılır.
Dönmez Milli Silindir Seçim Kriterleri
PMQ-A Serisi seçimi yapılırken piston çapı (Ø16 / Ø25), strok uzunluğu, anti-rotasyon yapısının tipi, çalışma basıncı, manyetik sensör ihtiyacı ve montaj koşulları dikkate alınmalıdır. Uygulamaya uygun olmayan seçimler parça hizalama problemlerine ve mekanik zorlanmalara yol açabilir; doğru boyutlandırma için satış ekibimizle iletişime geçebilirsiniz.
PMQ-A ve Standart Kalem Silindirler Arasındaki Fark
Mil rotasyonunun önemli olmadığı standart doğrusal hareket uygulamaları için PM-A veya MA Serisi kalem silindirlerimiz yeterlidir. Mil ucuna bağlanan parçanın yönünün strok boyunca sabit kalması gereken uygulamalarda PMQ-A Serisi'nin dönmez milli yapısı tercih edilmelidir.
PMQ-A Serisi kalem silindirler stoklu olarak tedarik edilmektedir; piston çapı ve strok kombinasyonuna göre teslimat süresi değişiklik gösterebilir.
