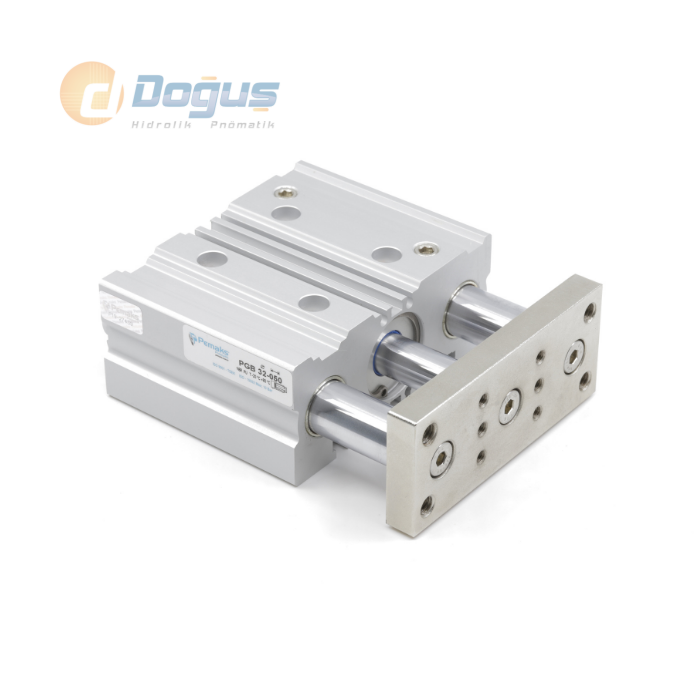

PGB serisi ikiz yataklı (double guide) manyetik pnömatik silindir, Ø12'den Ø63'e kadar 8 farklı çap seçeneğiyle üretilir ve yük altında oluşabilecek burkulma ile dönme etkilerini azaltarak hassas, paralel doğrusal hareket sağlar. Piston mili çapına göre 68 N ile 1.870 N arasında itme kuvveti sunar; manyetik piston yapısı sensörle konum algılamaya imkân tanır.
Ø12-Ø25 arası çaplarda gövde AISI 303-316 paslanmaz mil, Ø32-Ø63 arası çaplarda AISI 420 sert krom kaplı mil ile üretilir; her iki alt grupta da maksimum çalışma basıncı 10 Bar'dır.
Aşağıdaki teknik çizim ve kuvvet tablosu Pemaks'ın resmi PGB serisi dökümanından alınmıştır ve silindir mil çapı, gövde ölçüleri ile itme/çekme kuvvet değerlerini çap bazında gösterir.
PGB Serisi Teknik Özet Tablosu
| Silindir Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N, 6 Bar) | Çekme Kuvveti (N, 6 Bar) | Hassasiyet (θ) | Mil Malzemesi |
|---|---|---|---|---|---|
| 12 | 6 | 68 | 51 | ±0,09° | Yüksek alaşımlı paslanmaz çelik (AISI 303-316) |
| 16 | 8 | 121 | 91 | ±0,08° | |
| 20 | 10 | 188 | 142 | ±0,08° | |
| 25 | 12 | 295 | 227 | ±0,07° | |
| 32 | 16 | 482 | 362 | ±0,07° | AISI 420 sert krom kaplı (mil) / CK45 çelik+sert krom kaplı (yataklama mili) |
| 40 | 16 | 754 | 634 | ±0,06° | |
| 50 | 20 | 1178 | 990 | ±0,05° | |
| 63 | 20 | 1870 | 1682 | ±0,05° |
Çalışma akışkanı filtrelenmiş ve yağlanmış (ya da filtrelenmiş yağsız) hava; çalışma sıcaklığı poliüretan (PU) sızdırmazlıkta -20°C ile +80°C, Viton (FKM) seçeneğinde -30°C ile +150°C arasındadır. Maksimum çalışma basıncı tüm çaplarda 10 Bar'dır.
Kullanım Alanları
- Yük altında hassas doğrusal hareket gerektiren uygulamalar
- Pick & place ve pozisyonlama sistemleri
- Otomasyon ve montaj hatları
- Yan yüklerin bulunduğu pnömatik sistemler
PGB Serisini Diğer Pemaks Silindirlerinden Ayıran Özellik
PGB serisini standart PM-A serisi manyetikli silindirden ayıran özellik, ikiz yataklama mili (double guide rod) yapısıdır; bu yapı tek milli silindirlerde oluşabilecek dönme ve burkulma etkilerini önler. Kompakt gövde tercih eden uygulamalar için PK-SA serisi, yastıklamalı hareket gerektiren uygulamalar için PMY-A serisi değerlendirilebilir.
(TESLİM SÜRESİ 2 HAFTADIR!)
