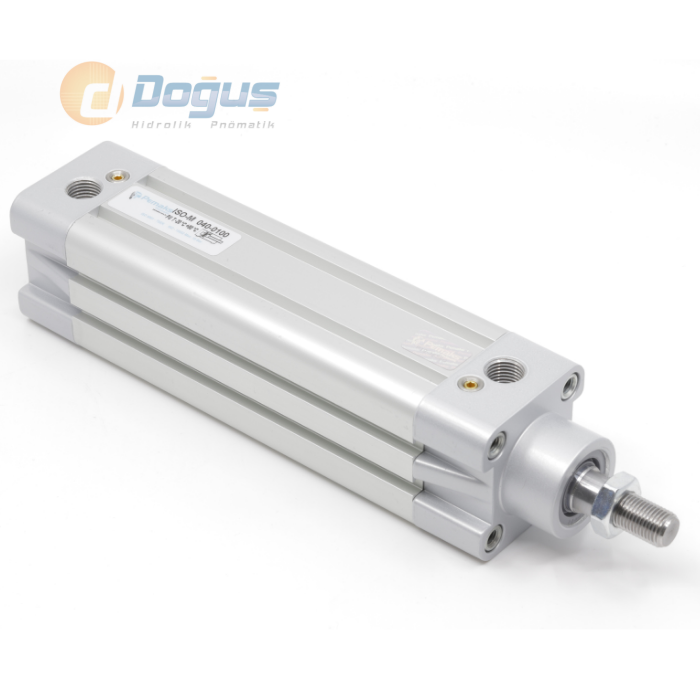

ISO-M Serisi Ø32 / Ø125 Manyetik Yastıklamalı Pnömatik Silindir

ISO-M serisi, ISO 15552 standardına uygun Ø32-Ø125 mm çap aralığında üretilen yastıklamalı ve manyetikli çift etkili pnömatik silindirdir (pnömatik piston). Dayanıklı profil gövde yapısı sayesinde darbelere karşı yüksek dayanım ve çalışma performansı sunar; alaşımlı alüminyum kapakları ve AISI 420 sert krom kaplı paslanmaz çelik piston mili ile korozyona karşı yüksek dayanım gösterir. Dinamik ve statik çalışmalarda üstün sızdırmazlık sağlayan piston keçeleri uzun çalışma ömrü sunar. Aynı ISO 15552 ailesindeki DMC-A serisine kıyasla Ø125'e kadar çıkan daha geniş çap aralığı ve daha güçlü profil gövdesiyle, daha ağır çalışma koşullarında öne çıkar.

ISO-M Ürün Çeşitleri

ISO-M serisi yedi farklı silindir çapında ve geniş bir varyasyon setiyle sunulur:

• Silindir çapı: 32, 40, 50, 63, 80, 100, 125 mm
• Strok: 3800 mm'ye kadar
• Yastıklama: Yastıklamalı (Y) / Yastıklamasız (N)
• Manyetik algılama: Manyetikli (A) / Manyetiksiz (N)
• Fonksiyonel varyasyonlar: C1 Mil Kilitleme Ünitesi, L1 Son Konum Ön-Arka Kilitleme, L2 Son Konum Ön Kilitleme, L3 Son Konum Arka Kilitleme, D1 Çift Milli Delik Mil
• Mil varyasyonları: R1 (Yüksek Alaşımlı Paslanmaz Çelik), R3 (CK45 Çelik + Sert Krom Kaplı)
• Sızdırmazlık/malzeme varyasyonları: E1K5, E1K6, E1K7, E1K8 sert eloksallı kapak+sıyırıcı seçenekleri, K1-K4 sızdırmazlık elemanları, V1 düşük sürtünmeli sızdırmazlık, H1-H4 cıvata/somun varyasyonları

ISO-M ile DMC-A Arasındaki Fark

ISO-M, Ø125'e kadar çıkan daha geniş çap aralığı ve darbelere karşı yüksek dayanım sunan profil gövde yapısıyla DMC-A serisinden ayrışır; DMC-A Ø100 mm'de sınırlıdır ve optimum fiyat-performans dengesine odaklanır. Her iki seri de standart olarak paslanmaz çelik piston mili kullanır. Daha büyük çaplı veya darbe/vibrasyon yükü taşıyan hatlarda ISO-M, standart otomasyon uygulamalarında ise DMC-A tercih edilebilir.

ISO-M Teknik Seçim Kriterleri

ISO-M silindiri seçerken silindir çapı, mil çapı ve hedeflenen itme/çekme kuvveti birlikte değerlendirilmelidir. Aşağıdaki tablo 6 bar çalışma basıncındaki kuvvet değerlerini gösterir.

• Çalışma akışkanı: Filtrelenmiş+yağlanmış veya filtrelenmiş+yağsız hava
• Sıcaklık aralığı: Poliüretan (PU) -20°C/+80°C, Viton (FKM) -30°C/+150°C
• Maksimum çalışma basıncı: 10 bar

ISO-M Kullanım Alanları

ISO-M serisi, dayanıklı profil gövdesi ve geniş çap aralığı sayesinde hem hafif otomasyon hem de darbe/vibrasyon yükü taşıyan ağır hizmet hatlarında kullanılır. C1 mil kilitleme ünitesi ve L1/L2/L3 son konum kilitleme varyasyonları, pres, otomatik kapı ve yük taşımacılığı gibi ek güvenlik gerektiren uygulamalarda da tercih edilmesini sağlar; hava kesintisinde piston milinin konumunu mekanik olarak koruması makine emniyet direktiflerine uygunluk sunar.

ISO 15552 Serileri İçinde ISO-M Nerede Konumlanır

ISO-M, ISO 15552 ailesinin en geniş çap aralığına sahip standart profil serisidir. Diğer serilerle karşılaştırma:

• DMC-A Serisi: Ø100 mm'ye kadar, optimum fiyat-performans dengesi odaklı.
• DMCE-A Serisi: DMC-A ile aynı gövde, düşük korozyon riskli ortamlar için bütçe dostu alternatif.
• PNC Serisi: Ø32-Ø125, CK45 mil; manyetik algılama seçeneği sunmayan temel yastıklamalı silindir.
• PST Serisi: Saplamalı (tie-rod) bağlantı yapısıyla dış etkenlere karşı ek dayanım sağlar.
• ISP Serisi: AISI 316 paslanmaz milli; gıda/kimya gibi üst düzey korozyon dayanımı gereken hatlar için.
• ISQ Serisi: Dönmez mil oluğuna sahip yapısıyla milin dönmesinin istenmediği uygulamalar için tercih edilir.
• PMB-A Serisi: Ø125 üzeri büyük çaplı, ağır hizmet uygulamaları için.
