ISO 15552 Pnömatik Silindirler

ISO 15552 pnömatik silindirler, standart montaj ölçülerine sahip, endüstriyel uygulamalarda yaygın olarak kullanılan lineer aktüatörlerdir. Bu standart (eski ISO 6431), farklı üreticilere ait silindirlerin sistemler arasında uyumlu şekilde kullanılmasını sağlar ve bakım süreçlerinde değiştirilebilirlik avantajı sunar.

Bu kategori altında yer alan DMC-A, DMCE-A, ISO-M, PNC, PNY, PST, ISQ, ISP ve PMB pnömatik silindirler farklı gövde yapıları, çap ve strok seçenekleri ile çeşitli uygulama ihtiyaçlarına göre ayrılır.

ISO 15552 silindir seçimi; piston çapı, strok mesafesi, çalışma basıncı ve montaj tipine göre belirlenmelidir. Daha geniş ürün grubunu incelemek için pnömatik silindirler kategorisine göz atabilirsiniz.

Pemaks
Pemaks
FİLTRELE
SIRALA
Toplam 11 ürün

ISO 15552 Standardı Ne Sağlar?

ISO 15552 standardı, pnömatik silindirlerin montaj ölçülerini ve temel boyutlarını tanımlar; eski ISO 6431 standardının güncellenmiş halidir ve endüstride yaygın olarak kullanılır. Bu sayede silindirler, bağlantı ekipmanları, montaj aksesuarları ve diğer sistem bileşenleriyle uyumlu şekilde çalışır; farklı üreticilere ait ürünler arasında değiştirilebilirlik sağlanır.

ISO 15552 Serileri Karşılaştırması

Kategori altında 9 farklı seri, yapısal özelliklerine göre ayrışır. İhtiyacınıza uygun seriyi aşağıdaki tablodan belirleyebilirsiniz.

Seri Çap Aralığı Öne Çıkan Özellik

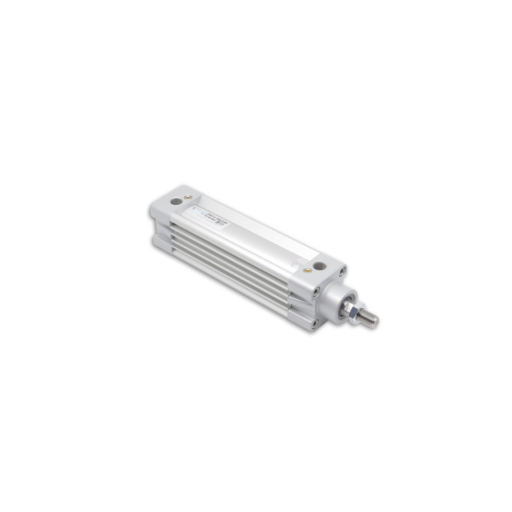

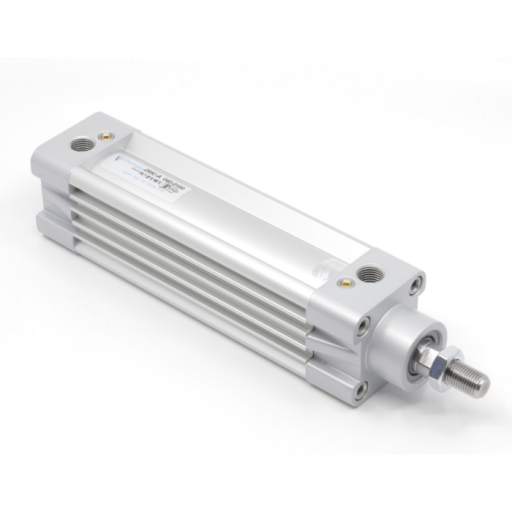

DMC-A Ø32 - Ø100 Manyetikli, yastıklamalı
DMCE-A Ø32 - Ø100 Manyetikli, yastıklamalı

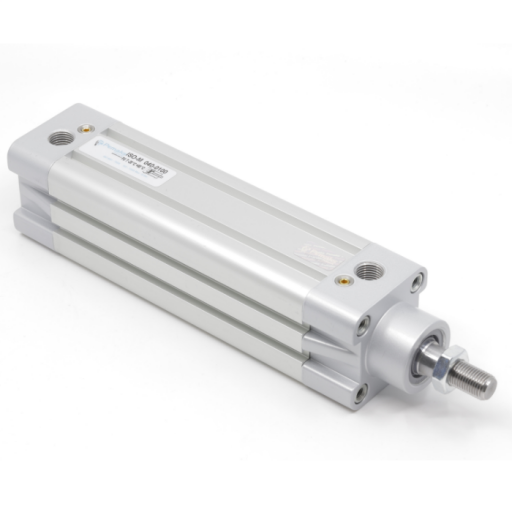

ISO-M Ø32 - Ø125 Manyetikli, yastıklamalı
PNC Ø32 - Ø125 Standart çift etkili
PNY Ø32 - Ø100 Yastıklamalı
PST Ø32 - Ø125 Saplamalı, manyetikli, yastıklı
ISQ Ø32 - Ø125 Dönmez milli, manyetikli, yastıklı
ISP Ø32 - Ø125 Manyetikli, yastıklamalı
PMB Ø125 - Ø320 Ağır seri, yüksek kuvvet

ISO 15552 Silindir Seçim Kriterleri

  • Piston çapı (Ø) ve gerekli kuvvet
  • Strok mesafesi (hareket uzunluğu)
  • Çalışma basıncı
  • Montaj tipi ve bağlantı yapısı
  • Yastıklama ihtiyacı — darbe etkisini azaltarak kontrollü duruş sağlar
  • Manyetik sensör gereksinimi — piston konumunun izlenmesi gereken uygulamalarda
  • Çalışma ortamı ve kullanım şartları

Doğru seçilen silindir, sistem performansını artırırken mekanik aşınmayı ve arıza riskini azaltır.

Uygulamaya Göre Doğru Silindir Yapısı

ISO 15552 standardına sahip pnömatik silindirler, farklı montaj tipleri ve gövde yapıları ile geniş bir kullanım alanı sunar: standart üretim hatlarından ağır hizmet uygulamalarına (PMB serisi) kadar farklı sistemlerde kullanılabilir. Uygulamanın gerektirdiği kuvvet, strok uzunluğu ve çalışma koşulları göz önünde bulundurularak uygun seri ve yapı seçilmelidir.

Sıkça Sorulan Sorular

ISO 15552 ile ISO 6431 arasındaki fark nedir?

ISO 15552, eski ISO 6431 standardının güncellenmiş halidir. Montaj ölçüleri ve temel boyutlar korunarak farklı üreticilerin silindirleri arasında uyumluluk ve değiştirilebilirlik sağlanmıştır.

DMC-A ve DMCE-A serileri arasındaki fark nedir?

Her iki seri de Ø32-Ø100 aralığında manyetikli ve yastıklamalı yapı sunar. Aralarındaki fark gövde tasarımı ve mil yapısındadır; uygulamanın montaj gereksinimine göre seçim yapılmalıdır.

Ağır hizmet uygulamaları için hangi seri uygundur?

PMB serisi, Ø125-Ø320 çap aralığı ve yüksek kuvvet kapasitesiyle ağır hizmet tipi uygulamalar için tasarlanmıştır.

Dönmez milli silindir ne zaman tercih edilmelidir?

ISQ serisi gibi dönmez milli silindirler, milin kendi ekseninde dönmesinin istenmediği, hassas açısal konumlandırma gerektiren uygulamalarda tercih edilmelidir.
