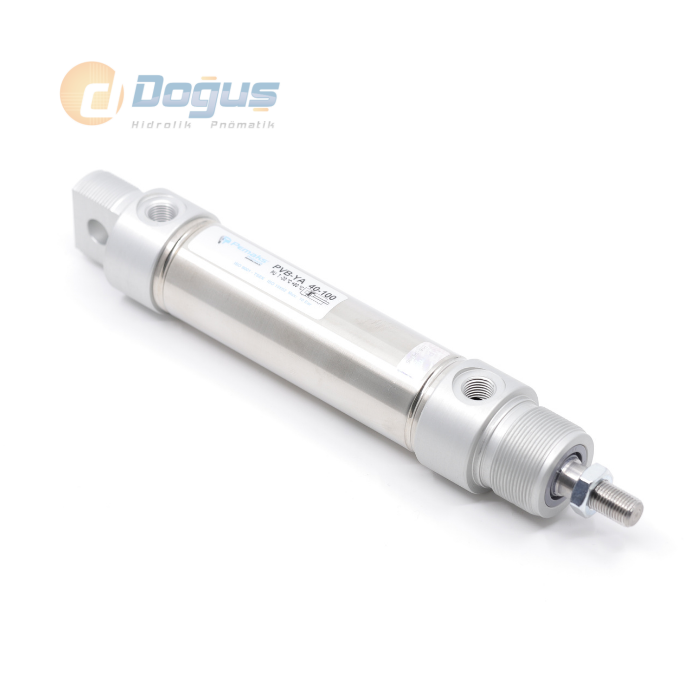

PVB Serisi Ø32 / Ø100 Manyetikli Pnömatik Kalem Silindir
PVB Serisi, Ø32-Ø100 mm gövde çapı aralığında üretilen yastıklamalı ve manyetikli kalem silindirdir. Paslanmaz çelik boru ve eloksal kaplamalı alüminyum kapakları sayesinde uzun çalışma ömrü ve korozyona karşı yüksek dayanım sunar; gövde üzerindeki bağlantı seçenekleri ve küçültülmüş boyutları en zor dar alanlarda kolay montaj imkanı sağlar.
PVB Serisi Teknik Özet Tablosu
| Silindir Çapı | Mil Çapı | Gövde Tipi | İtme Kuvveti (N, 6 bar) | Çekme Kuvveti (N, 6 bar) |
|---|---|---|---|---|
| 32 mm | 12 mm | Ø32-Ø63: Sökülmez gövde | 482 | 415 |
| 40 mm | 16 mm | 754 | 633 | |
| 50 mm | 20 mm | 1178 | 990 | |
| 63 mm | 20 mm | 1870 | 1682 | |
| 80 mm | 25 mm | Ø80-Ø100: Sökülür gövde | 3016 | 2721 |
| 100 mm | 25 mm | 4712 | 4418 |
Malzeme ve Yapı Özellikleri
Gövde borusu SS 304-SS316 paslanmaz çelik, ön ve arka kapaklar alüminyum eloksal kaplamalıdır. Piston mili AISI 420 sert krom kaplı yapıdadır; daha yüksek korozyon direnci gereken uygulamalar için R1 varyasyonuyla yüksek alaşımlı paslanmaz çelik mil seçeneği de mevcuttur. Silindir tipi olarak standart (S), çift milli (D), ön yaylı (FS) ve arka yaylı (RS) seçenekleri; yastıklama olarak yastıklamalı (Y), yastıklamasız (N), önden yastıklamalı (F) ve arkadan yastıklamalı (R) seçenekleri sunulur. Çalışma basıncı maksimum 10 Bar, çalışma sıcaklığı poliüretan sızdırmazlıkta -20°C/+80°C, Viton (FKM) seçeneğinde -30°C/+150°C aralığındadır.
Kullanım Alanları
PVB Serisi, nemli veya hafif kimyasal maruziyetin olduğu ortamlarda çalışan orta-büyük çaplı otomasyon istasyonlarında, dar montaj alanı gerektiren taşıma ve konumlandırma sistemlerinde, konum algılama sensörü gereken uygulamalarda tercih edilir. Paslanmaz borusu sayesinde standart alüminyum gövdeli silindirlere göre daha uzun çalışma ömrü sunar; tam paslanmaz gövde gerektiren ağır kimyasal veya gıda sınıfı ortamlar için PVS Serisi paslanmaz silindirlerimiz daha uygundur.
PVB ve PVS Serisi Arasındaki Fark
PVB Serisi paslanmaz borulu, alüminyum eloksal kapaklı bir hibrit yapıya sahiptir ve maliyet-performans dengesi arayan uygulamalar için tasarlanmıştır. Kapakları da dahil tamamen paslanmaz çelik gövde gerektiren ağır korozif veya gıda/ilaç sınıfı uygulamalar için Paslanmaz Silindirler kategorimizdeki PVS Serisi tercih edilmelidir.
PVB ve PM-A / PMY-A Serisi Arasındaki Fark
PM-A ve PMY-A Serisi Ø8-Ø25 mm aralığında kompakt uygulamalara hitap ederken, PVB Serisi Ø32-Ø100 mm aralığında daha yüksek kuvvet ve daha büyük strok gerektiren uygulamalar için tasarlanmıştır.
