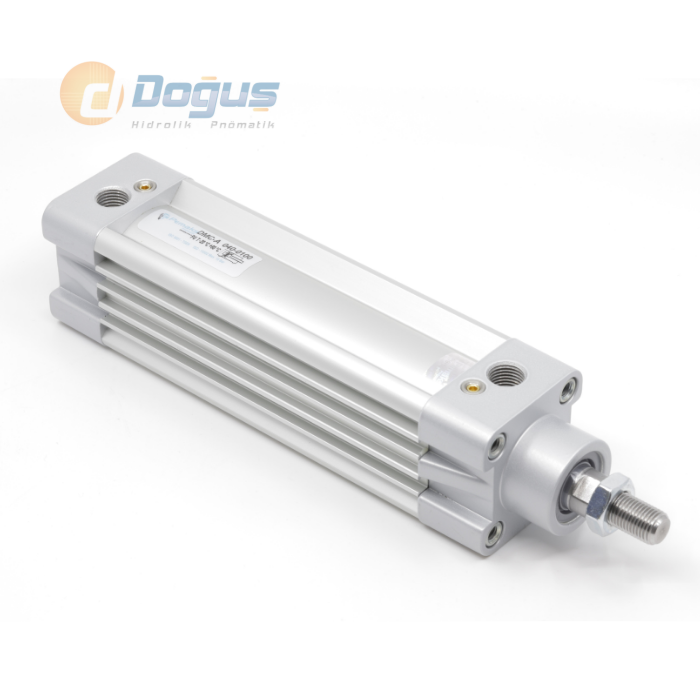

DMC-A Serisi Ø32 / Ø100 Manyetikli Yastıklamalı Pnömatik Silindir

DMC-A serisi, ISO 15552 standardına uygun Ø32-Ø100 mm çap aralığında üretilen yastıklamalı ve manyetik algılamalı pnömatik silindirdir (pnömatik piston). Alaşımlı alüminyum kapakları ve AISI 420 sert krom kaplı paslanmaz çelik piston mili sayesinde korozyona karşı yüksek dayanım sunar; bu özelliği, optimum fiyat-performans dengesi arayan uygulamalarda tercih edilen bir seri haline getirir. Mil kilitleme ünitesi (C1) ve son konum kilitleme (L1/L2/L3) gibi fonksiyonel varyasyonlarla güvenlik gerektiren hatlarda da kullanılabilir. Aynı ürün ailesindeki DMCE-A serisi, DMC-A ile aynı gövde yapısını paylaşır ancak piston milinde daha düşük korozyon dayanımı sunar; paslanmaya karşı ekstra koruma gerekmeyen, bütçe öncelikli projelerde tercih edilir.

DMC-A Ürün Çeşitleri

DMC-A serisi altı farklı silindir çapında ve geniş bir varyasyon setiyle sunulur:

• Silindir çapı: 32, 40, 50, 63, 80, 100 mm
• Strok: 3800 mm'ye kadar
• Yastıklama: Yastıklamalı (Y) / Yastıklamasız (N)
• Manyetik algılama: Manyetikli (A) / Manyetiksiz (N)
• Fonksiyonel varyasyonlar: C1 Mil Kilitleme Ünitesi, L1 Son Konum Ön-Arka Kilitleme, L2 Son Konum Ön Kilitleme, L3 Son Konum Arka Kilitleme, D1 Çift Milli Delik Mil
• Sızdırmazlık/malzeme varyasyonları: E1K5 (POM+PU sıyırıcılı kapak), E1K6 (Bronz+PU sıyırıcılı kapak), K1-K9 sızdırmazlık elemanları, R1/R3 mil varyasyonları, H1-H4 cıvata/somun varyasyonları

DMC-A ile DMCE-A Arasındaki Fark

DMC-A ve DMCE-A aynı gövde ölçülerini ve bağlantı parçası setini paylaşır; aradaki temel fark piston milinin korozyon dayanımıdır. DMC-A, AISI 420 sert krom kaplı paslanmaz çelik mil kullanır ve nemli, korozif ortamlarda daha uzun ömür sunar. DMCE-A ise aynı çalışma prensibiyle üretilir ancak milinde bu düzeyde korozyon direnci bulunmaz; bu yüzden kuru, iç mekan ve düşük korozyon riski taşıyan hatlarda daha ekonomik bir seçenek olarak konumlanır. Ortamda nem, kimyasal buhar veya dış mekan koşulları varsa DMC-A tercih edilmelidir.

DMC-A Teknik Seçim Kriterleri

DMC-A silindiri seçerken silindir çapı, mil çapı ve hedeflenen itme/çekme kuvveti birlikte değerlendirilmelidir. Aşağıdaki tablo 6 bar çalışma basıncındaki kuvvet değerlerini gösterir.

• Çalışma akışkanı: Filtrelenmiş+yağlanmış veya filtrelenmiş+yağsız hava
• Sıcaklık aralığı: Poliüretan (PU) -20°C/+80°C, Viton (FKM) -30°C/+150°C
• Maksimum çalışma basıncı: 10 bar

DMC-A Kullanım Alanları

DMC-A serisi, genel endüstriyel otomasyon hatlarında besleme, itme, kaldırma ve konumlandırma işlemlerinde kullanılır. C1 mil kilitleme ünitesi ve L1/L2/L3 son konum kilitleme varyasyonları sayesinde pres, otomatik kapı ve yük taşımacılığı gibi ek güvenlik gerektiren uygulamalarda da tercih edilir; hava kesintisinde piston milinin konumunu mekanik olarak koruması, makine emniyet direktiflerine uygunluk sağlar.

ISO 15552 Serileri İçinde DMC-A Nerede Konumlanır

DMC-A, ISO 15552 pnömatik silindirler ailesinin fiyat-performans odaklı üyesidir. Diğer serilerle karşılaştırma:

• ISO Serisi: Ø32-Ø125 daha geniş çap aralığı ve darbelere karşı dayanıklı profil gövde yapısıyla öne çıkar.
• PNC Serisi: Ø32-Ø125, CK45 mil; manyetik algılama seçeneği sunmayan temel yastıklamalı silindir.
• PST Serisi: Saplamalı (tie-rod) bağlantı yapısıyla dış etkenlere karşı ek dayanım sağlar.
• PMB Serisi: Ø125-Ø320 büyük çaplı, ağır hizmet uygulamaları için.
• ISP Serisi: AISI 316 paslanmaz milli; gıda/kimya gibi üst düzey korozyon dayanımı gereken hatlar için.
• DMCE-A Serisi: DMC-A ile aynı gövde, düşük korozyon riskli ortamlar için bütçe dostu alternatif.
• ISQ Serisi: Dönmez mil oluğuna sahip yapısıyla milin dönmesinin istenmediği uygulamalar için tercih edilir.
