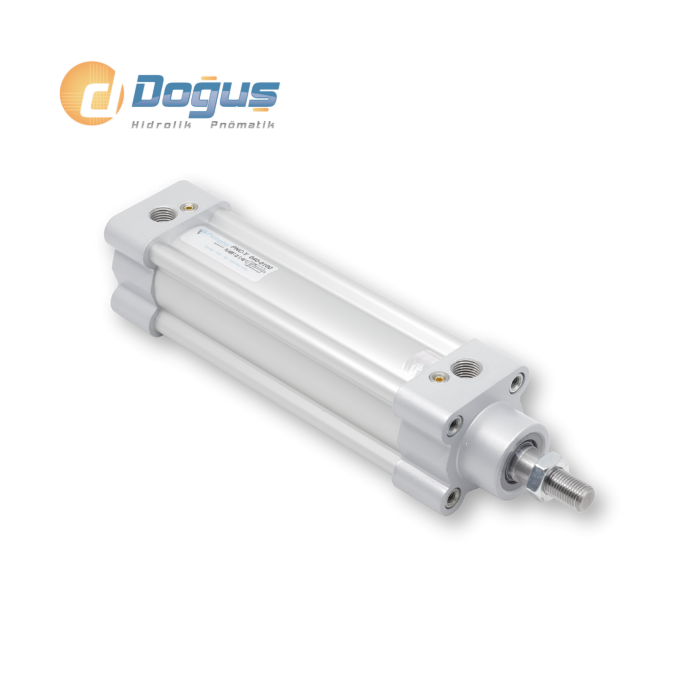

PNY Serisi Ø32 / Ø100 Yastıklamalı Pnömatik Silindir

PNY serisi, ISO 15552 standardına uygun Ø32-Ø100 mm çap aralığında üretilen yastıklamalı çift etkili pnömatik silindirdir (pnömatik piston). CK45 çelik + sert krom kaplı piston mili ve ayarlanabilir yastıklama sayesinde sessiz çalışma ve uzun kullanım ömrü sunar. PNC serisi ile aynı gövde yapısını ve aynı yastıklama mantığını paylaşır; aradaki fark çap aralığıdır — PNY Ø100 mm'de sınırlıyken PNC Ø125 mm'ye kadar çıkar. DMC-A serisinden farkı ise manyetik algılama seçeneği sunmamasıdır; PNY sadece yastıklamalı bir silindirdir, piston konumunu harici sensörle algılamak istemeyen daha temel otomasyon hatları için tasarlanmıştır.

PNY Ürün Çeşitleri

PNY serisi altı farklı silindir çapında ve aşağıdaki varyasyon setiyle sunulur:

• Silindir çapı: 32, 40, 50, 63, 80, 100 mm
• Strok: 3800 mm'ye kadar
• Yastıklama: Yastıklamalı (Y) / Yastıklamasız (N)
• Silindir tipi: Standart (S), Çift Milli (D), Ön Yaylı (FS), Arka Yaylı (RS)
• Sızdırmazlık/malzeme varyasyonları: E1K5 (POM+PU sıyırıcılı kapak), E1K6 (Bronz+PU sıyırıcılı kapak), K1-K4 ve K9 sızdırmazlık elemanları, V1 düşük sürtünmeli sızdırmazlık, H1-H4 cıvata/somun varyasyonları, R1/R2 mil varyasyonları

PNY ile DMC-A Arasındaki Fark

PNY, DMC-A serisinden farklı olarak manyetik algılama seçeneği sunmaz ve piston milinde DMC-A'daki paslanmaz çelik yerine CK45 çelik + sert krom kaplama kullanır. Bu nedenle piston konumunun harici sensörle takip edilmesi gerekmeyen, yüksek korozyon riski taşımayan temel otomasyon hatlarında PNY daha ekonomik bir seçenektir. Manyetik algılama veya üstün korozyon direnci gereken hatlarda DMC-A tercih edilmelidir.

PNY Teknik Seçim Kriterleri

PNY silindiri seçerken silindir çapı, mil çapı ve hedeflenen itme/çekme kuvveti birlikte değerlendirilmelidir. Aşağıdaki tablo 6 bar çalışma basıncındaki kuvvet değerlerini gösterir.

• Çalışma akışkanı: Filtrelenmiş+yağlanmış veya filtrelenmiş+yağsız hava
• Sıcaklık aralığı: Poliüretan (PU) -20°C/+80°C, Viton (FKM) -30°C/+150°C
• Maksimum çalışma basıncı: 10 bar

PNY Kullanım Alanları

PNY serisi, harici konum sensörüne ihtiyaç duymayan temel itme, kaldırma ve besleme işlemlerinde kullanılır. Ayarlanabilir yastıklama sistemi, hızlı çevrim yapan hatlarda darbe sesini ve mekanik yıpranmayı azaltarak uzun kullanım ömrü sağlar; çift milli (D), ön yaylı (FS) ve arka yaylı (RS) silindir tipi seçenekleriyle farklı hareket senaryolarına uyum sağlar.

ISO 15552 Serileri İçinde PNY Nerede Konumlanır

PNY, ISO 15552 ailesinde manyetik algılama gerektirmeyen ve Ø100 mm ile sınırlı en kompakt yastıklamalı seridir. Diğer serilerle karşılaştırma:

• PNC Serisi: PNY ile aynı yapı, Ø125 mm'ye kadar çıkan daha geniş çap aralığı.
• DMC-A Serisi: Manyetik algılamalı, paslanmaz çelik milli, optimum fiyat-performans odaklı.
• DMCE-A Serisi: DMC-A ile aynı gövde, düşük korozyon riskli ortamlar için bütçe dostu alternatif.
• ISO-M Serisi: Manyetik algılamalı, darbelere karşı dayanıklı profil gövdesiyle ağır hizmet uygulamaları için.
• PST Serisi: Saplamalı (tie-rod) bağlantı yapısıyla dış etkenlere karşı ek dayanım sağlar.
• ISP Serisi: AISI 316 paslanmaz milli; gıda/kimya gibi üst düzey korozyon dayanımı gereken hatlar için.
