Pnömatik Kalem Silindirler

Pnömatik kalem silindirler (mini silindir, kalem piston), dar montaj alanlarında hassas ve hızlı lineer hareket sağlamak için kullanılan ince gövdeli aktüatörlerdir. Küçük çap ve kompakt yapıları sayesinde özellikle sınırlı alanlarda konumlandırma ve sıkıştırma uygulamalarında tercih edilir.

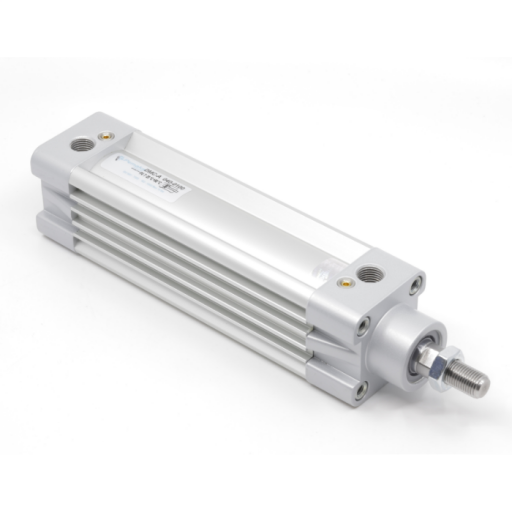

Bu kategori altında yer alan PM, PMY, PMQ, PVB, MA ve MAC serileri farklı çap, strok ve manyetik seçeneklerle uygulama ihtiyaçlarına göre ayrılır. ISO 6432 standardına uygun ölçülerde sunulan bu silindirler için daha geniş ürün grubunu incelemek üzere pnömatik silindirler kategorisine göz atabilirsiniz.

Pemaks
Pemaks
Crox
Crox
FİLTRELE
SIRALA
Toplam 7 ürün

Kullanım Alanları

Pnömatik kalem silindirler, dar alanlarda hassas ve hızlı lineer hareket gerektiren uygulamalarda kullanılır. İnce gövde yapıları sayesinde sınırlı montaj alanına sahip sistemlerde kolay entegrasyon sağlar. Paketleme makineleri, elektronik montaj hatları, tekstil makineleri ve küçük ölçekli fikstürleme uygulamaları bu silindirlerin yaygın kullanım alanlarıdır.

Kalem Silindir Serileri Karşılaştırması

Seri Çap Aralığı Marka Öne Çıkan Özellik
PM Ø8 - Ø25 Pemaks Manyetikli, standart kalem tip
PMY Ø16 - Ø25 Pemaks Manyetikli, yastıklamalı
PMQ Ø16 - Ø25 Pemaks Dönmez milli, manyetikli
PVB Ø32 - Ø100 Pemaks Daha geniş çap aralığı
MA Ø8 - Ø40 Crox Manyetik, mini gövde
MAC Ø16 - Ø40 Crox Manyetik, yastıklamalı

Kalem Tip Silindirlerin Teknik Özellikleri

Kalem tip pnömatik silindirler, küçük çap ve kompakt yapı ile öne çıkar. Bu silindirler genellikle ISO 6432 standardına uygun ölçülerde üretilir ve farklı üreticiler arasında mekanik uyumluluk sağlar. Kategori kapsamında yer alan ürünlerde öne çıkan teknik özellikler:

  • Küçük çap ve uzun strok kombinasyonları
  • Manyetik piston ile sensör uyumu
  • Tek etkili ve çift etkili çalışma seçenekleri
  • Kompakt ve hafif gövde yapısı
  • Farklı montaj ve bağlantı alternatifleri

Tek Etkili ve Çift Etkili Kalem Silindir Farkı

Kalem silindirler çalışma prensibine göre iki ana gruba ayrılır: tek etkili silindirlerde hareket tek yönde hava ile sağlanır, geri dönüş yay ile gerçekleşir; çift etkili silindirlerde ise ileri ve geri hareket basınçlı hava ile kontrol edilir. Uygulamanın kontrol ihtiyacına ve çalışma senaryosuna göre uygun tip tercih edilmelidir.

Kalem Silindir Seçim Kriterleri

  • Piston çapı (Ø) ve gerekli kuvvet
  • Strok mesafesi (hareket uzunluğu)
  • Çalışma basıncı
  • Manyetik sensör ihtiyacı
  • Montaj tipi ve bağlantı yapısı
  • Çalışma ortamı (toz, nem, sıcaklık)

Doğru seçilen silindir, sistemde daha stabil çalışma ve daha uzun ekipman ömrü sağlar.

Sıkça Sorulan Sorular

PM, PMY ve PMQ serileri arasındaki fark nedir?

Üçü de Ø16-Ø25 aralığında (PM ayrıca Ø8'den başlar) manyetikli yapı sunar. PMY ayrıca yastıklama özelliği ile darbe emer; PMQ ise dönmez milli yapısıyla milin kendi ekseninde dönmesini engeller.

MA ve MAC serileri PM serisinden farklı mı?

MA ve MAC, Crox markasıyla sunulan manyetik mini silindirlerdir ve daha geniş bir çap aralığına (Ø8-Ø40) sahiptir. MAC ayrıca yastıklama özelliği ile darbe sönümler; PM serisi ise Pemaks markasıyla daha dar bir çap aralığında (Ø8-Ø25) sunulur.

Kalem silindir hangi uygulamalar için uygundur?

Dar montaj alanına sahip, düşük kuvvet gerektiren ancak hassas konumlama ihtiyacı olan sistemlerde tercih edilir: paketleme makineleri, elektronik montaj hatları ve küçük ölçekli fikstürleme uygulamaları başlıca örneklerdir.
