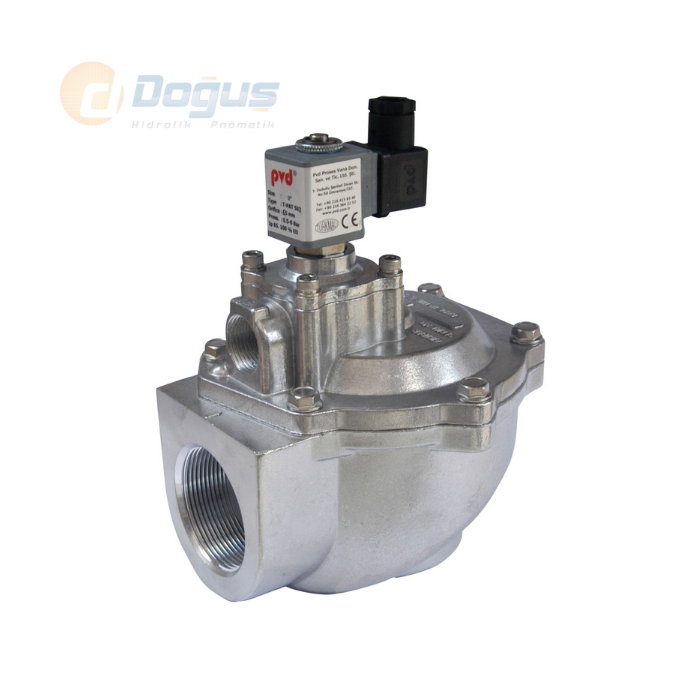

2'' T-PAT 503 Patlaç Valf
PVD T-PAT 503 Patlaç Valf, basınçlı havanın hızlı bir şekilde boşaltılarak şok hava darbeleri oluşturulması istenen sistemler için geliştirilmiş, 2'' ölçüsünde çift diyaframlı, seri içindeki en yüksek debili patlaç valftir. Giriş ve çıkış bağlantıları 90° açı oluşturduğundan havayı darbe (şok) şeklinde göndererek büyük hacimli torba filtre gruplarında tozun silkelenmesini veya bunkerlerde tozun katılaşmasını önlemeyi sağlar. Aynı seride 3/4'' (T-PAT 500), 1'' (T-PAT 501) ve 1 1/2'' (T-PAT 502) ölçüleri de mevcuttur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | T-PAT 503 |
| Ölçü | G2'' |
| Orifis | 65 mm |
| Bağlantı Şekli | Dişi dişli |
| Gövde Malzemesi | Alüminyum enjeksiyon |
| Diyafram Malzemesi / Adedi | Neopren, 2 adet |
| Çalışma Basıncı (Fark Basıncı) | 0,35 - 8,5 Bar |
| Kv Akış Katsayısı | — (kaynak dokümanda bu ölçü için net okunamadı) |
| Bobin Gerilimi | 12-24-110-220 V AC/DC |
| Bobin Gücü | 10 W |
| Bobin Tipi | İsteğe bağlı Normal veya Ex-Proof |
| Koruma Sınıfı | IP 65 (bobin ve konnektör) |
| Çalışma Sıcaklığı | -20°C / +80°C |
| Soket | Normal veya Işıklı |
| Ağırlık | 2,50 kg |
Ebatlar (mm)
| A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|
| 210 | 165 | 92 | 167 | 165 | 113 | 220 | 165 |
Kullanım Alanları
PVD Patlaç Valfler; çimento, seramik, boya, termik santraller, beton santralleri, deterjan, cam, demir-çelik, kimya ve gıda sanayiinde jet (torbalı) filtrelerde biriken tozları silkelemek veya bunkerlerde biriken toz maddelerin tortulaşmasını (taşlaşmasını) önlemek amacıyla kullanılır. 2'' ölçüsü, seri içindeki en büyük orifise sahip olduğundan en yüksek hacimli filtre gruplarında ve merkezi kollektör hatlarında tercih edilir.
Seri Karşılaştırması
T-PAT 500 serisi 4 ölçüde sunulur: 3/4'' (T-PAT 500), 1'' (T-PAT 501), 1 1/2'' (T-PAT 502) ve 2'' (T-PAT 503). T-PAT 503, diğer çift diyaframlı model olan T-PAT 502 ile aynı yapıyı paylaşır ancak daha geniş çalışma basıncı aralığına (0,35-8,5 Bar) ve daha büyük orifise (65 mm) sahiptir.
