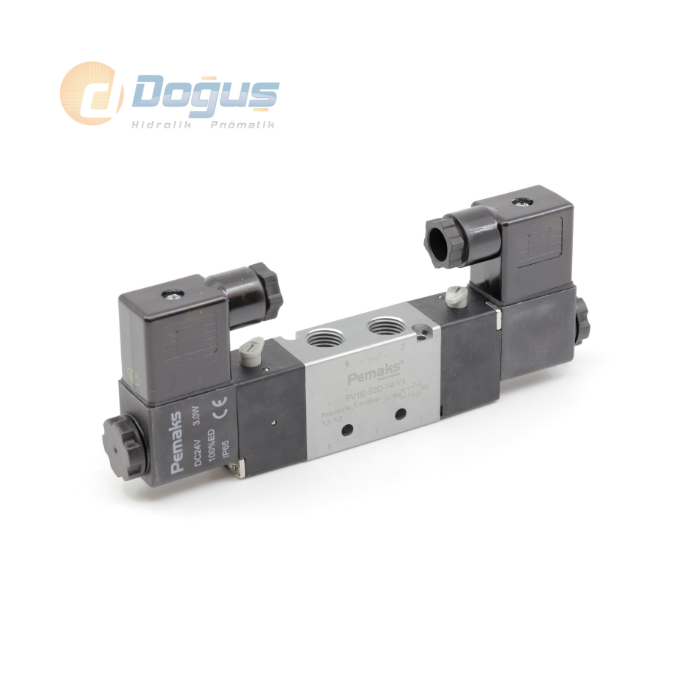

PV1E 5/3 Kapalı Merkez Çift Bobin Solenoid Valf
PEMAKS PV1E-53C serisi 5/3 kapalı merkez valf, nötr konumda 4 ve 2 numaralı çıkış portlarını kapatarak sistem basıncını korur ve silindiri bulunduğu pozisyonda sabitler. G1/8'' ve G1/4'' bağlantı ölçüleriyle sunulan bu model, 24V DC bobin ile 12 bar'a kadar çalışma basıncına dayanıklıdır; hava/yay pilot uyarı sistemi sayesinde kararlı ve uzun ömürlü çalışma sağlar.
PV1E-53C serisi 5/3 kapalı merkez valf port şeması: nötr konumda 4 ve 2 nolu çıkış portları kapalıdır.
Bu sayfada sunulan PV1E-53C serisi 24V DC modellerin tedarikçi teknik verileri aşağıdadır:
| Özellik | PV1E-53C-18-V1 (G1/8'') | PV1E-53C-14-V1 (G1/4'') |
|---|---|---|
| Sayısal Kod | 30101011013 | 30101011014 |
| Güç | 3.0 W | 3.0 W |
| Pilot Uyarı Şekli | Hava / Yay Uyarılı | |
| Maksimum Çalışma Basıncı | 12 Bar | |
| Çalışma Basıncı | 1,5–8 Bar | |
| Çalışma Sıcaklığı | -20°C ... +80°C | |
| Tavsiye Edilen Hava Kalitesi | 40 µm | |
| Koruma Sınıfı | IP65 | |
| Bobin Tetikleme Süresi | 0,08 sn | |
| Ürün Ağırlığı | 180 g | 360 g |
PV1E-53C Serisi Model Karşılaştırma ve Debi Değerleri
| Model | Bağlantı Ölçüsü | Debi (6 Bar'da) | Debi (7 Bar'da) |
|---|---|---|---|
| PV1E-53C-18-V1 | G1/8'' | 880 L/dk | 1050 L/dk |
| PV1E-53C-14-V1 | G1/4'' | 1510 L/dk | 1720 L/dk |
G1/4'' bağlantılı model, aynı basınçta G1/8'' modele göre belirgin şekilde daha yüksek debi kapasitesi sunar; yüksek hava akışı gerektiren uygulamalarda G1/4'' tercih edilmelidir.
PV1E-53C Kapalı Merkez Valf Kullanım Alanları
- Pnömatik silindirin hattın ortasında (ara pozisyonda) durdurulup sabit tutulması gereken uygulamalar
- Enerji kesintisinde silindir pozisyonunun korunması gereken güvenlik kritik sistemler
- CNC ve robotik hatlarda çok pozisyonlu silindir kontrolü
- Basıncın ara adımda korunması gereken presleme ve sıkıştırma proses ekipmanları
- Valf adası entegrasyonuna uygun bireysel/modüler montaj gerektiren sistemler
5/3 Kapalı Merkez, Egzoz Merkez ve Basınç Merkez Farkı
Bu sayfadaki 53C (Kapalı Merkez) modelde nötr konumda her iki çıkış portu da kapalıdır ve silindir pozisyonu kilitli kalır. 53E (Egzoz Merkez) modelde nötr konumda çıkışlar atmosfere açılır ve silindir serbest hareket edebilir. 53P (Basınç Merkez) modelde ise nötr konumda her iki çıkışa da basınç verilir, silindir iki taraftan dengeli baskı altında kalır. Manuel/kol tahrikli bir kapalı merkez valf arıyorsanız PV1MJ Mekanik Kol Uyarılı Kapalı Merkez Valf sayfamıza göz atabilirsiniz.
Stoktaki modeller için siparişler 16:00'a kadar aynı gün kargoya verilir. IP65 koruma sınıfı sayesinde tozlu ve nemli ortamlarda güvenle kullanılabilir.
