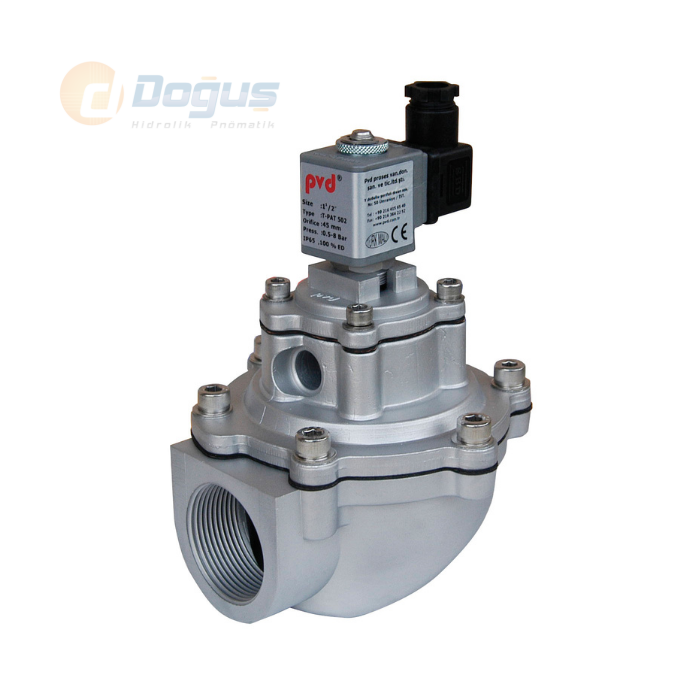

1 1/2'' T-PAT 502 Patlaç Valf
PVD T-PAT 502 Patlaç Valf, basınçlı havanın hızlı bir şekilde boşaltılarak şok hava darbeleri oluşturulması istenen sistemler için geliştirilmiş, 1 1/2'' ölçüsünde çift diyaframlı bir jet pulse (patlaç) valftir. Giriş ve çıkış bağlantıları 90° açı oluşturduğundan havayı darbe (şok) şeklinde göndererek torba filtrelerde biriken tozun silkelenmesini veya bunkerlerde tozun katılaşmasını önlemeyi sağlar. Aynı seride 3/4'' (T-PAT 500), 1'' (T-PAT 501) ve 2'' (T-PAT 503) ölçüleri de mevcuttur. Genişletilmiş sıcaklık aralığı ve patentli hızlı montaj isteyenler için ASCO 353 Serisi 1 1/2'' Patlaç Valf (G353K311S1A00) alternatiftir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | T-PAT 502 |
| Ölçü | G1 1/2'' |
| Orifis | 50 mm |
| Bağlantı Şekli | Dişi dişli |
| Gövde Malzemesi | Alüminyum enjeksiyon |
| Diyafram Malzemesi / Adedi | Neopren, 2 adet (1 büyük + 1 küçük diyafram) |
| Çalışma Basıncı (Fark Basıncı) | 0,5 - 8 Bar |
| Kv Akış Katsayısı | 40 m³/h |
| Bobin Gerilimi | 12-24-110-220 V AC/DC |
| Bobin Gücü | 10 W |
| Bobin Tipi | İsteğe bağlı Normal veya Ex-Proof |
| Koruma Sınıfı | IP 65 (bobin ve konnektör) |
| Çalışma Sıcaklığı | -20°C / +80°C |
| Soket | Normal veya Işıklı |
| Ağırlık | 1,44 kg |
Ebatlar (mm)
| A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|
| 180 | 132 | 71 | 149 | 133 | 123 | 188 | 137 |
Kullanım Alanları
PVD Patlaç Valfler; çimento, seramik, boya, termik santraller, beton santralleri, deterjan, cam, demir-çelik, kimya ve gıda sanayiinde jet (torbalı) filtrelerde biriken tozları silkelemek veya bunkerlerde biriken toz maddelerin tortulaşmasını (taşlaşmasını) önlemek amacıyla kullanılır. 1 1/2'' ölçüsü, daha büyük hacimli torba filtre gruplarında tercih edilir.
Seri Karşılaştırması
T-PAT 500 serisi 4 ölçüde sunulur: 3/4'' (T-PAT 500), 1'' (T-PAT 501), 1 1/2'' (T-PAT 502) ve 2'' (T-PAT 503). T-PAT 502, 2'' ölçüsündeki T-PAT 503 gibi çift diyaframlı yapıya sahiptir. T-PAT 502 için orijinal küçük diyafram ve büyük diyafram yedek parçaları ayrı ayrı stoktadır (valf başına ikisi de gereklidir).
