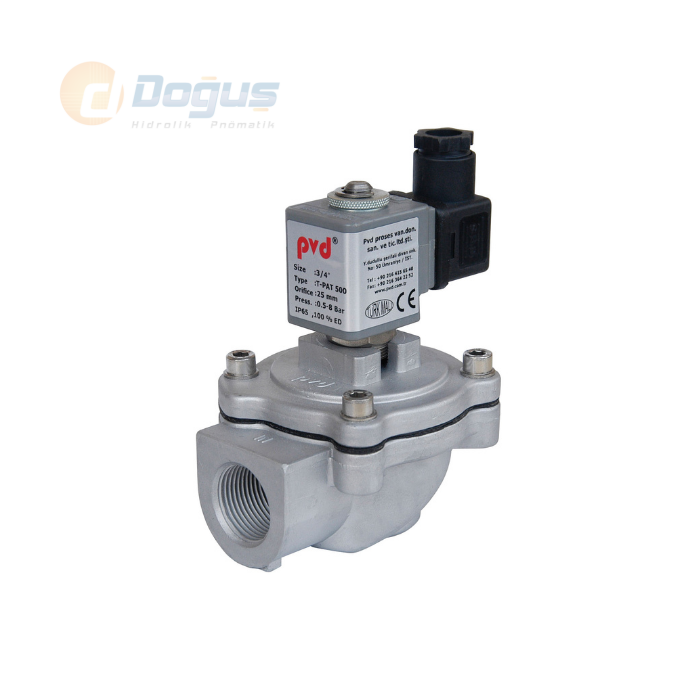

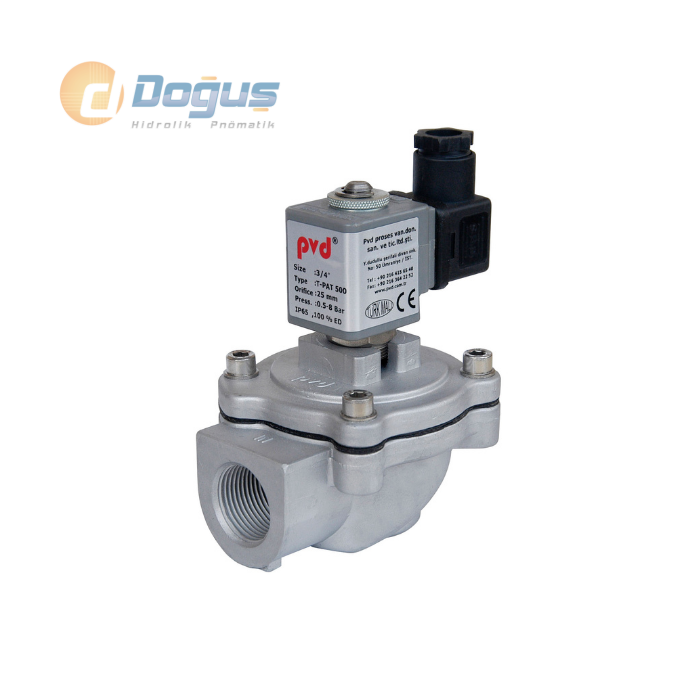

3/4'' T-PAT 500 Patlaç Valf
PVD T-PAT 500 Patlaç Valf, basınçlı havanın hızlı bir şekilde boşaltılarak şok hava darbeleri oluşturulması istenen sistemler için geliştirilmiş, 3/4'' ölçüsünde diyaframlı bir jet pulse (patlaç) valftir. Giriş ve çıkış bağlantıları 90° açı oluşturduğundan havayı darbe (şok) şeklinde göndererek torba filtrelerde biriken tozun silkelenmesini veya bunkerlerde tozun katılaşmasını önlemeyi sağlar. Aynı seride 1'' (T-PAT 501), 1 1/2'' (T-PAT 502) ve 2'' (T-PAT 503) ölçüleri de mevcuttur. T-PAT 500 ile aynı diyaframı paylaşan T-PAT 501 (1'') için ortak yedek diyafram ürünümüze de göz atabilirsiniz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | T-PAT 500 |
| Ölçü | G3/4'' |
| Orifis | 25 mm |
| Bağlantı Şekli | Dişi dişli (rekorlu seçenek diğer ölçülerde mevcuttur) |
| Gövde Malzemesi | Alüminyum enjeksiyon |
| Diyafram Malzemesi / Adedi | Neopren, 1 adet |
| Çalışma Basıncı (Fark Basıncı) | 0,5 - 8 Bar |
| Kv Akış Katsayısı | 12 m³/h |
| Bobin Gerilimi | 12-24-110-220 V AC/DC |
| Bobin Gücü | 10 W |
| Bobin Tipi | İsteğe bağlı Normal veya Ex-Proof |
| Koruma Sınıfı | IP 65 (bobin ve konnektör) |
| Çalışma Sıcaklığı | -20°C / +80°C |
| Soket | Normal veya Işıklı |
| Ağırlık | 0,71 kg |
Ebatlar (mm)
| A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|
| 117 | 91 | 54 | 98 | 70 | 105 | 127 | 75 |
Kullanım Alanları
PVD Patlaç Valfler; çimento, seramik, boya, termik santraller, beton santralleri, deterjan, cam, demir-çelik, kimya ve gıda sanayiinde jet (torbalı) filtrelerde biriken tozları silkelemek veya bunkerlerde biriken toz maddelerin tortulaşmasını (taşlaşmasını) önlemek amacıyla kullanılır. Bir kollektör ile birkaç filtre torbasına etki edebilir veya direkt filtre üzerine monte edilebilir.
Seri Karşılaştırması
T-PAT 500 serisi 4 ölçüde sunulur: 3/4'' (T-PAT 500), 1'' (T-PAT 501), 1 1/2'' (T-PAT 502) ve 2'' (T-PAT 503). 3/4'' ve 1'' ölçüleri tek diyaframla çalışırken, 1 1/2'' ve 2'' ölçüleri çift diyafram kullanır. Daha yüksek sıcaklık aralığı ve patentli hızlı montaj bağlantısı olan bir alternatif için ASCO 353 Serisi 1'' Patlaç Valf sayfasına da bakabilirsiniz.
(TESLİM SÜRESİ 1-2 İŞ GÜNÜDÜR!)
