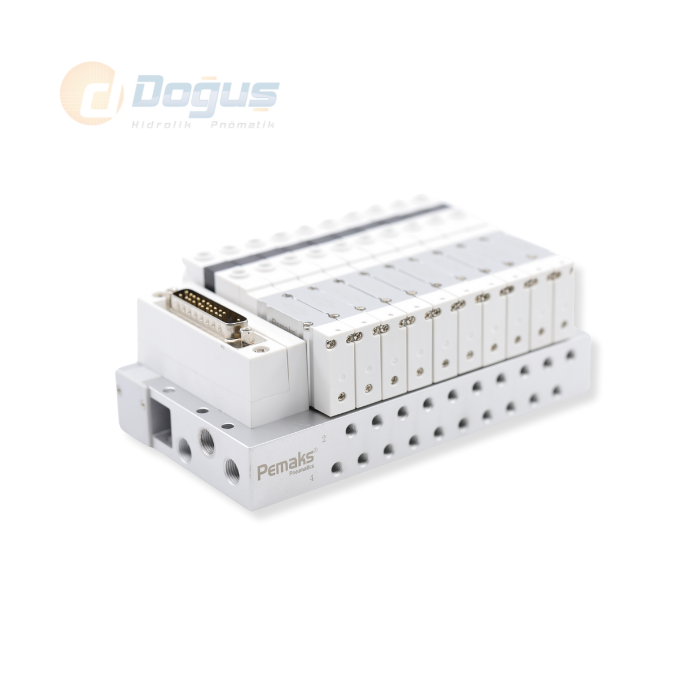

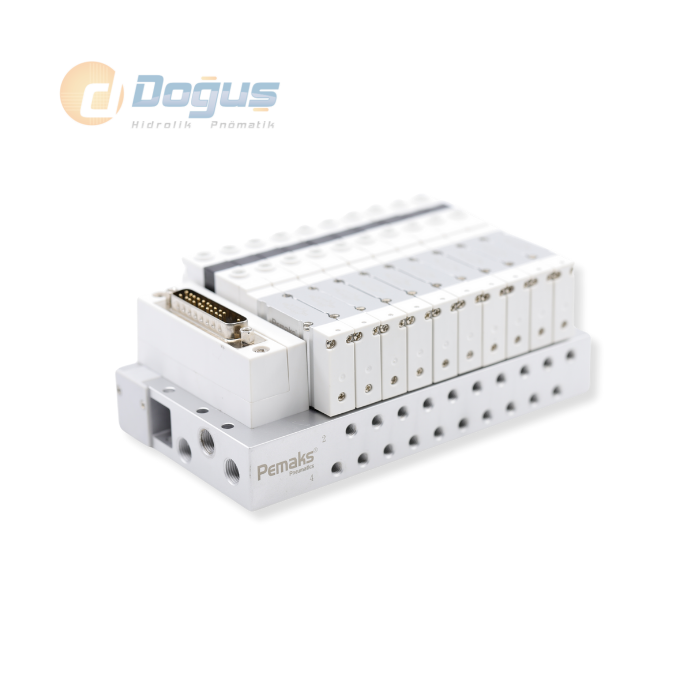

PV2T M5 - 5/2 Tek Bobinli Multipin Valf Adası
PV2T M5 serisi multipin valf adası, M5 bağlantı ölçüsü ve 3'lü ile 24'lü arasında valf sayısı seçenekleriyle kompakt otomasyon sistemleri için tasarlanmış bir valf adasıdır. Tek bobin (5/2) veya çift bobin (5/2D) fonksiyonuyla sunulur, 24V DC ile beslenir ve IP40/IP67 koruma sınıfı sayesinde nemli veya tozlu ortamlarda da güvenle çalışır. Daha yüksek debi gereken uygulamalarda G1/8" bağlantılı PV2T serisine, tek gövdede çift 3/2 valf ihtiyacında PV2T 2x3/2 normalde kapalı valf adasına, daha ekonomik ve düşük valf sayılı ihtiyaçlarda ise PV1T serisine göz atabilirsiniz.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Voltaj Aralığı | DC 24V (21,6-26,4V) |
| Çıkış Voltajı (Valf) | DC 24V (22,8-26,4V) |
| Çalışma Sıcaklığı | -20°C...+70°C |
| Saklama Sıcaklığı | -10°C...+60°C |
| Koruma Sınıfı | IP40 / IP67 |
| Ana Giriş / Valf Portu | G1/8" ana giriş, M5 valf çıkış portu |
| Valf Sayısı Seçenekleri | 3'lü, 4'lü, 5'li, 6'lı, 7'li, 8'li, 10'lu, 12'li, 14'lü, 16'lı, 20'li, 24'lü |
Ürün Kodlama ve Seçenekler
| Kod Alanı | Seçenekler |
|---|---|
| Tür | Multipin (MP) |
| Fonksiyon | 5/2 Tek Bobin, 5/2 Çift Bobin |
| Bağlantı Yönü | Soldan, Sağdan, Çift yönden hava bağlantısı |
| Giriş Hava Portu | Ø6, Ø8, Ø10, Ø12 mm hortum bağlantısı; düz veya dirsek montaj |
| Çıkış Portu | Ø4, Ø6, Ø8 mm hortum çapı |
| Susturucu | Plastik, Kısa Sinter, Uzun Sinter |
| Kablo Uzunluğu | 1 m, 3 m, 5 m, 10 m |
Ölçüler (mm)
| A | A1 | A2 | B | D | E | G | T | U |
|---|---|---|---|---|---|---|---|---|
| 102,8 | 94,5 | 86 | 59,5 | 43+11,5X | 35+11,5X | 16 | 31,5 | 25 |
X = Valf sayısı. Ölçüler mm cinsindendir.
Kullanım Alanları
- Yer kısıtlı, kompakt pano içi otomasyon sistemleri
- Yüksek valf yoğunluğu gerektiren çok istasyonlu makineler
- Nemli/tozlu ortamlarda çalışan hatlar (IP67 opsiyonu)
- Merkezi kontrol ile kablolama karmaşasının azaltılması istenen projeler
Seri Karşılaştırması: PV2T Bağlantı ve Fonksiyon Seçenekleri
Aynı PV2T ailesinde, daha yüksek debi için G1/8" bağlantılı model, tek gövdede iki adet 3/2 valf gerektiren uygulamalar için ise 2x3/2 normalde kapalı model tercih edilmelidir. Standart yönlendirme (5/2) ihtiyacı için bu sayfadaki M5 bağlantılı model uygundur.
| Model | Bağlantı | Fonksiyon |
|---|---|---|
| PV2T M5 (bu sayfa) | M5 | 5/2 tek/çift bobin |
| PV2T G1/8" | G1/8" | 5/2 tek/çift bobin |
| PV2T 2x3/2 NC | M5 / G1/8" | 2x3/2 normalde kapalı |
