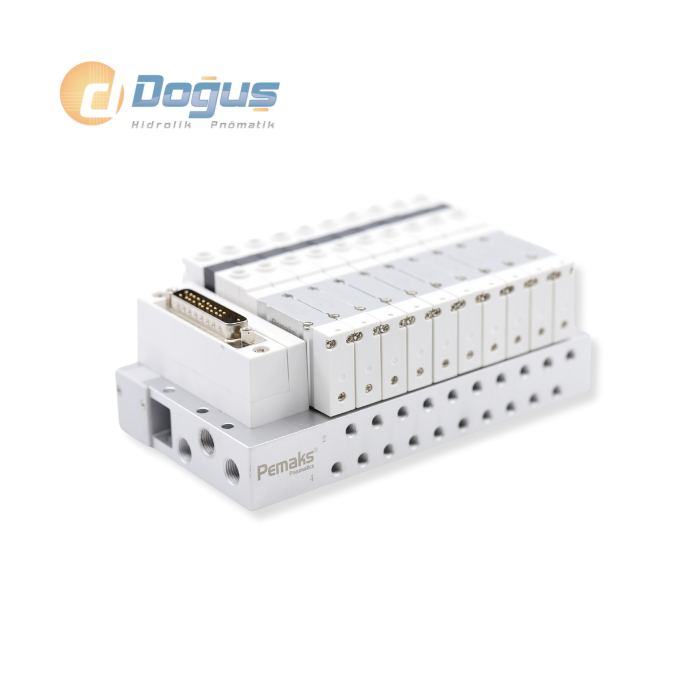

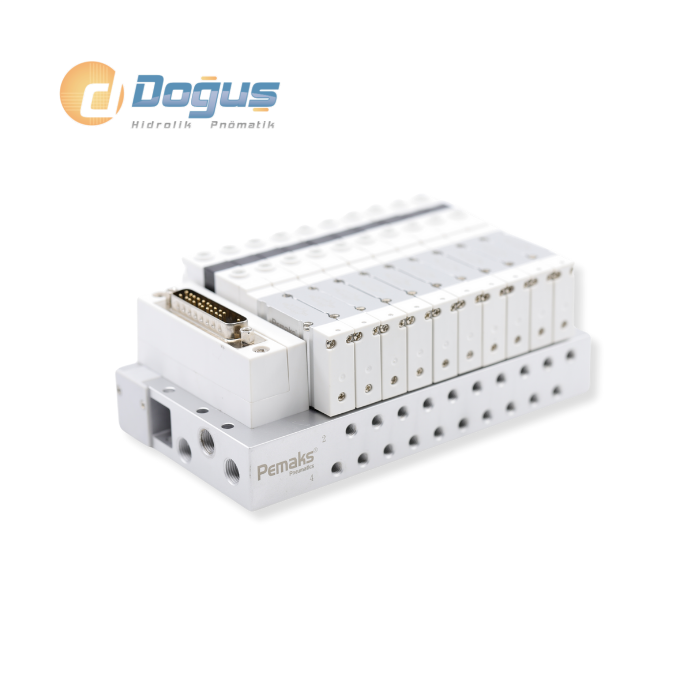

PV2T G1/8" serisi multipin valf adası, G1/4" ana hava girişi ve G1/8" valf portu ölçüsüyle, M5 bağlantılı modele göre daha yüksek debi gerektiren otomasyon hatları için tasarlanmıştır. 3'lü ile 24'lü arasında valf sayısı, tek bobin (5/2) veya çift bobin (5/2D) fonksiyonu seçenekleriyle sunulur; 24V DC ile beslenir ve IP40/IP67 koruma sınıfına sahiptir. Daha kompakt ve düşük debili uygulamalarda M5 bağlantılı PV2T serisine, tek gövdede çift 3/2 valf ihtiyacında PV2T 2x3/2 normalde kapalı valf adasına göz atabilirsiniz.

Teknik Dökümanı Görüntüle

Teknik Özellikler

Özellik	Değer
Voltaj Aralığı	DC 24V (21,6-26,4V)
Çıkış Voltajı (Valf)	DC 24V (22,8-26,4V)
Çalışma Sıcaklığı	-20°C...+70°C
Saklama Sıcaklığı	-10°C...+60°C
Koruma Sınıfı	IP40 / IP67
Ana Giriş / Valf Portu	G1/4" ana giriş, G1/8" valf çıkış portu
Valf Sayısı Seçenekleri	3'lü, 4'lü, 5'li, 6'lı, 7'li, 8'li, 10'lu, 12'li, 14'lü, 16'lı, 20'li, 24'lü

Ürün Kodlama ve Seçenekler

Kod Alanı	Seçenekler
Tür	Multipin (MP)
Fonksiyon	5/2 Tek Bobin, 5/2 Çift Bobin
Bağlantı Yönü	Soldan, Sağdan, Çift yönden hava bağlantısı
Giriş Hava Portu	Ø6, Ø8, Ø10, Ø12 mm hortum bağlantısı; düz veya dirsek montaj
Çıkış Portu	Ø4, Ø6, Ø8 mm hortum çapı
Susturucu	Plastik, Kısa Sinter, Uzun Sinter
Kablo Uzunluğu	1 m, 3 m, 5 m, 10 m

Ölçüler (mm)

A	A1	A2	B	D	E	G	T	U
127,6	119,1	106,7	64,3	43+16X	35+16X	20	31,5	29,8

X = Valf sayısı. Ölçüler mm cinsindendir.

Kullanım Alanları

Yüksek debi gerektiren pnömatik silindir/aktüatör hatları
Çok istasyonlu, yüksek valf sayılı otomasyon sistemleri
Nemli/tozlu ortamlarda çalışan hatlar (IP67 opsiyonu)
Merkezi kontrol ile kablolama karmaşasının azaltılması istenen projeler

Seri Karşılaştırması: PV2T Bağlantı ve Fonksiyon Seçenekleri

Daha kompakt yerleşim ve düşük debi yeterli olan uygulamalarda M5 bağlantılı model, tek gövdede iki adet 3/2 valf gerektiren uygulamalarda ise 2x3/2 normalde kapalı model tercih edilmelidir.
