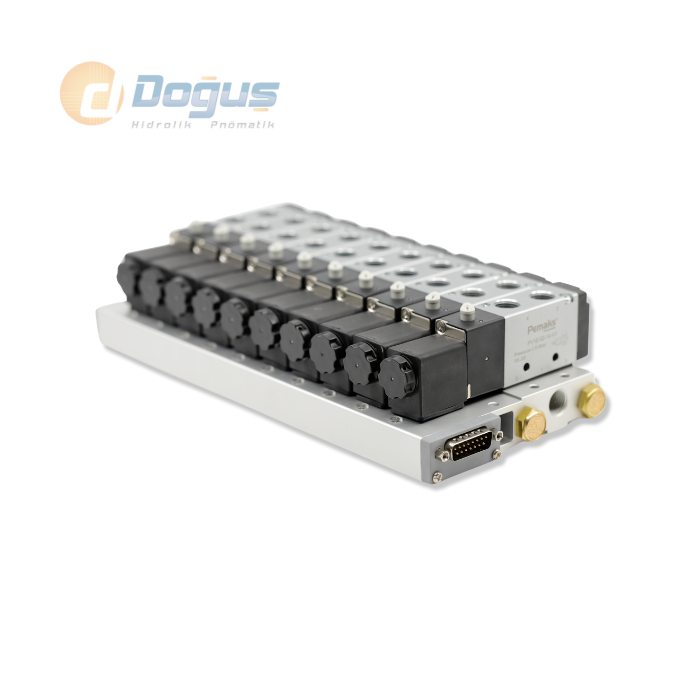

PV1T Multipin Valf Adası
PV1T serisi multipin valf adası, tek bir hava besleme hattı ve tek bir multipin soket bağlantısı üzerinden 4'lü ile 14'lü arasında valf sayısına kadar merkezi kontrol sağlayan kompakt bir valf adasıdır. G1/8" ve G1/4" bağlantı ölçüleriyle sunulan seri; 5/2 tek bobin, 5/2 çift bobin, 5/3 kapalı merkez ve körleme plakası fonksiyon seçenekleriyle farklı otomasyon hatlarına uyarlanabilir. Multipin bağlantı yapısı, tek tek kablolamaya kıyasla montaj süresini ve kablo karmaşasını azaltır. Daha yüksek valf sayısı, daha kompakt M5 bağlantı veya haberleşme protokolü (fieldbus) desteği gereken uygulamalar için PV2T serisi valf adalarına, bağlantı kablosu ihtiyacında ise PV1TC serisi multipin kabloya göz atabilirsiniz.
Teknik Özellikler
| Özellik | PV1T-52-18-X-V1 (G1/8") | PV1T-52-14-X-V1 (G1/4") |
|---|---|---|
| Resetleme Türü | Hava sıfırlaması | Hava sıfırlaması |
| Voltaj | 24V DC (V1), toleransı -%15...+%10 | 24V DC (V1), toleransı -%15...+%10 |
| Maksimum Çalışma Basıncı | 12 bar | 12 bar |
| Çalışma Basıncı | 1,5-8 bar | 1,5-8 bar |
| Çalışma Sıcaklığı | -20°C...+70°C | -20°C...+70°C |
| Tavsiye Edilen Hava Kalitesi | 40 µm filtrasyon | 40 µm filtrasyon |
| Koruma Sınıfı (Bobin İzolasyon) | Sınıf F | Sınıf F |
| Yağlama | Gerekmez | Gerekmez |
| Bobin Tetikleme Süresi | 0,08 sn | 0,08 sn |
| Ürün Ağırlığı | 351 g | 409 g |
| Valf Sayısı Seçenekleri | 4'lü, 5'li, 6'lı, 8'li, 10'lu, 12'li, 14'lü | |
Ürün Kodlama ve Seçenekler
| Kod Alanı | Seçenekler |
|---|---|
| Fonksiyon | 5/2 Tek Bobin, 5/2 Çift Bobin, 5/3 Kapalı Merkez, Körleme Plakası |
| Diş Ölçüsü | G1/8", G1/4" |
| Bağlantı Yönü | Soldan hava bağlantısı, Sağdan hava bağlantısı, Çift yönden hava bağlantısı |
| Giriş Hava Portu | Ø6, Ø8, Ø10, Ø12 mm hortum bağlantısı; düz veya dirsek montaj seçeneği |
| Çıkış Portu | Ø4, Ø6, Ø8 mm hortum çapı |
| Susturucu | Plastik, Kısa Sinter, Uzun Sinter |
| Kablo Uzunluğu | 1 m, 3 m, 5 m, 10 m |
Ölçüler (mm)
| Ürün Kodu | Diş Ölçüsü | A | B | D | E | F | F1 | G | R |
|---|---|---|---|---|---|---|---|---|---|
| PV1T-52-18-X-V1 | G1/8" | 106 | 54,7 | 19+19X | 9+19X | 49 | 29 | 20 | 4,5 |
| PV1T-52-14-X-V1 | G1/4" | 123,8 | 64 | 23+23X | 11+23X | 51,5 | 30,25 | 21 | 4,5 |
X = Valf sayısı. Ölçüler mm cinsindendir.
Kullanım Alanları
- Pano içi veya makine üzerinde yer kısıtlı otomasyon hatları
- Çoklu silindir/aktüatör kontrolü gerektiren montaj ve ambalaj hatları
- Kablolamanın sadeleştirilmesi ve bakım süresinin kısaltılması istenen projeler
- 24V DC kontrol sistemleriyle çalışan genel endüstriyel otomasyon uygulamaları
Seri Karşılaştırması: PV1T ve PV2T
PV1T serisi, 14 valfe kadar temel ve ekonomik ihtiyaçlar için idealdir. Daha yüksek valf sayısı, M5 gibi daha kompakt bağlantı ölçüsü veya IO-Link, Profinet, EtherCAT gibi haberleşme protokolü desteği gereken uygulamalarda PV2T serisi valf adaları tercih edilebilir.
| Özellik | PV1T | PV2T |
|---|---|---|
| Maksimum Valf Sayısı | 14'lü | 24'lü |
| Bağlantı Ölçüsü | G1/8", G1/4" | M5, G1/8" |
| Soket Pin Sayısı | 15 pin | 25 pin (multipin) |
| Haberleşme Protokolü Desteği | Yok | Opsiyonel (IO-Link, Profinet, EtherCAT, Modbus, EtherNet/IP, DeviceNet, CC-Link, Profibus) |
| Koruma Sınıfı | Bobin izolasyon Sınıf F | IP40 / IP67 |
