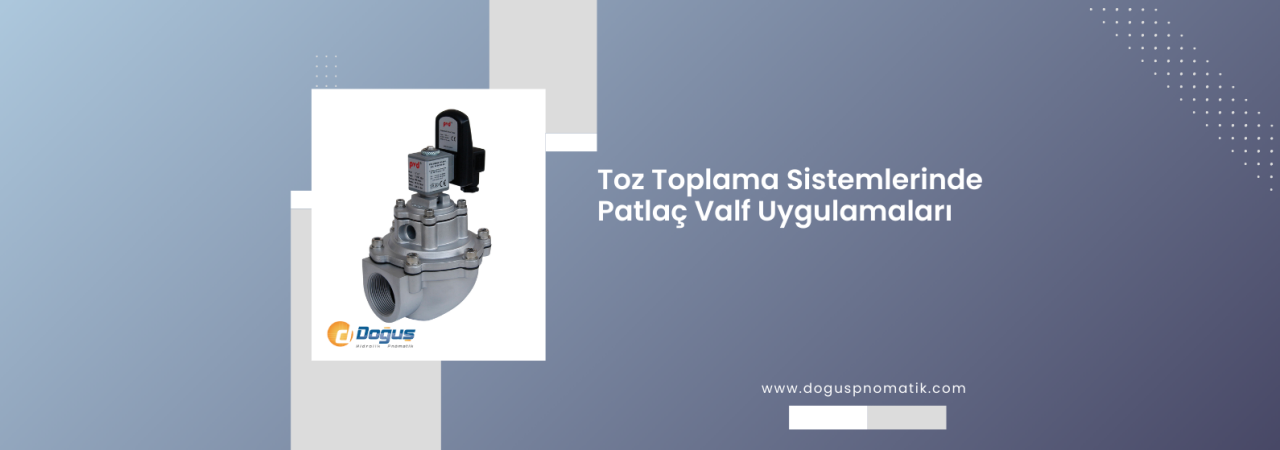

Toz Toplama Sistemlerinde Patlaç Valf Uygulamaları
1. Patlaç Valf Nedir?
Patlaç valf, basınçlı havayı kısa ve güçlü darbelerle (pulse) boşaltan bir pnömatik valf türüdür. Toz toplama sistemlerinde filtre torbalarının veya kartuşlarının yüzeyinde biriken tozları temizlemek amacıyla kullanılır. “Patlaç” kelimesi, valfin ani ve yüksek basınçlı hava salınımını ifade eder.
Toz toplama sisteminiz için uygun valf modellerimizi buradan inceleyebilirsiniz.
2. Toz Toplama Sisteminde Görevi
Toz toplama sistemlerinde filtreler zamanla toz ile kaplanır ve bu da hava akışını zorlaştırır. Patlaç valfler, belirli aralıklarla bu filtrelerin üzerine yüksek basınçlı hava darbesi göndererek tozların filtre yüzeyinden ayrılmasını sağlar.
Bu işlem:
-
- Filtre tıkanıklığını önler
-
- Sistem basıncını sabit tutar
-
- Filtrenin ömrünü uzatır
-
- Daha az bakım ihtiyacı oluşturur
3. Çalışma Prensibi
Patlaç valfler genellikle bir zaman rölesi (timer) veya diferansiyel basınç sensörü ile kontrol edilir. Çalışma adımları şöyledir:
-
1. Kompresörden gelen hava, bir hava tankında 4–6 bar basınçta depolanır.
-
2. Zamanlayıcıdan gelen sinyalle patlaç valf açılır.
-
3. Kısa sürede (0.1–0.3 saniye) yüksek basınçlı hava filtreye yönlendirilir.
-
4. Bu darbe, filtrenin dış yüzeyinde biriken tozları aşağıya, hazneye düşürür.
-
5. Valf kapanır, sistem bir sonraki patlama için hazırlanır.
4. Patlaç Valf Türleri ve Özellikleri
Toz toplama sistemlerinde kullanılan patlaç valfler, sistemin büyüklüğüne, filtre türüne ve hava akış ihtiyacına göre farklı tasarımlarda sunulur. Diyaframlı patlaç valfler, bu alandaki en yaygın valf tipidir. İç yapısında yer alan diyafram sayesinde, yüksek hızlı hava darbesini kontrollü ve etkili şekilde iletir. Genellikle endüstriyel torba ve kartuş filtre sistemlerinde tercih edilir. Doğrudan tahrikli patlaç valfler ise daha küçük ve kompakt sistemlerde kullanılır. Bu tipte diyafram bulunmaz; valf, elektromıknatıs aracılığıyla doğrudan açılır ve kapanır. Özellikle sınırlı alanda çalışılan uygulamalarda ideal çözümdür. Son olarak, açılı gövdeli patlaç valfler, tank bağlantılarına uygun olarak açılı tasarlanmış olup, hava akışını daha verimli şekilde yönlendirir. Bu sayede, daha güçlü ve yaygın bir darbe etkisi elde edilerek büyük yüzeyli filtre sistemlerinin etkin temizliği sağlanır.
5. Uygulama Alanları
Patlaç valfler, aşağıdaki toz toplama sistemlerinde yaygın olarak kullanılır:
-
- Torba filtre sistemleri (baghouse)
-
- Kartuş filtre sistemleri
-
- Siklon + filtre kombinasyonları
-
- Silo üstü toz toplama sistemleri
-
- Kesme, taşlama ve kaynak tozu emiş sistemleri
6. Doğru Valf Seçimi İçin Dikkat Edilmesi Gerekenler
-
- Filtre tipi ve sayısı (torba mı, kartuş mu?)
-
- Basınç seviyesi (genellikle 4-6 bar)
-
- Darbe süresi ve sıklığı
-
- Bağlantı çapı ve valf gövde şekli
-
- Ortam sıcaklığı ve kimyasal dayanım
Özellikle kompakt sistemler için küçük çaplı patlaç valfler; geniş sistemlerde ise yüksek debili, geniş açılı gövdeye sahip modeller tercih edilir.
7. Bakım ve Arıza Önleme
Patlaç valfler yüksek frekansta çalıştığı için düzenli bakım gerektirir:
-
- Diyafram kontrolü (yırtılma, sertleşme)
-
- Bobin testi (açma-kapama fonksiyonu)
-
- Hava filtresi kontrolü
-
- Zamanlayıcı röle ayarlarının doğruluğu
-
- Hava tankında yoğuşma önlemi (drenaj sistemi)
Sonuç
Toz toplama sistemlerinin verimli ve uzun ömürlü çalışabilmesi için patlaç valflerin doğru seçilmesi ve düzenli bakımının yapılması şarttır. Bu küçük ama güçlü valfler, sistemin temizliğini otomatik hale getirir, filtre ömrünü uzatır ve çalışma ortamını daha güvenli kılar. Özellikle üretim hatlarında minimum duruş süresi hedefleniyorsa, patlaç valf uygulamaları ihmal edilmemelidir.
Sisteminiz için doğru valfi seçmek, verimli ve kesintisiz üretim için kritik öneme sahiptir.
