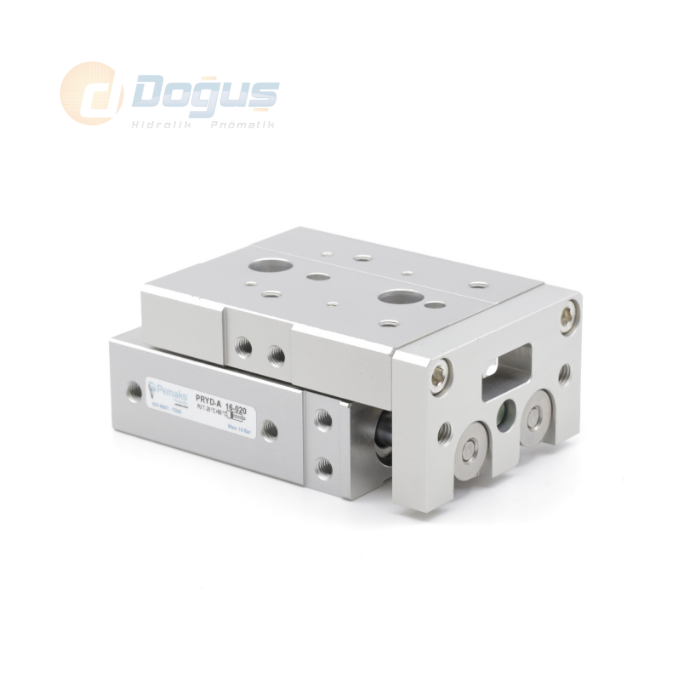

PRD Serisi tablalı kızaklı manyetikli silindir, standart bir pnömatik silindirin üzerine entegre bir kızak (lineer kılavuz) ve hareketli bir tabla eklenerek oluşturulan bir doğrusal hareket ünitesidir. Kızak yapısı, silindir milinin tek başına taşıyamayacağı yanal/radyal yükleri karşılayarak tablanın sapmadan, sadece istenen eksende hareket etmesini sağlar; manyetik piston özelliği ise harici sensörlerle konum algılamaya imkân tanır. Daha küçük ölçü ihtiyaçları için PRY Serisi Mini Kızaklı Manyetikli Silindir modelimizi de inceleyebilirsiniz.

PRD Serisi Neden Tercih Edilir?

Standart mil üzerine parça taşıtan silindirlerde, milin yanal kuvvetlere maruz kalması zamanla sızdırmazlık elemanlarında aşınmaya yol açabilir. Kızak-tabla yapısı bu yükü mil yerine kızak üzerinden karşılayarak silindirin ömrünü uzatır ve tablanın konumlama hassasiyetini artırır. Manyetik piston sayesinde tablanın uç noktalarda veya ara pozisyonlarda olup olmadığı harici sensörlerle izlenebilir.

Kullanım Alanları

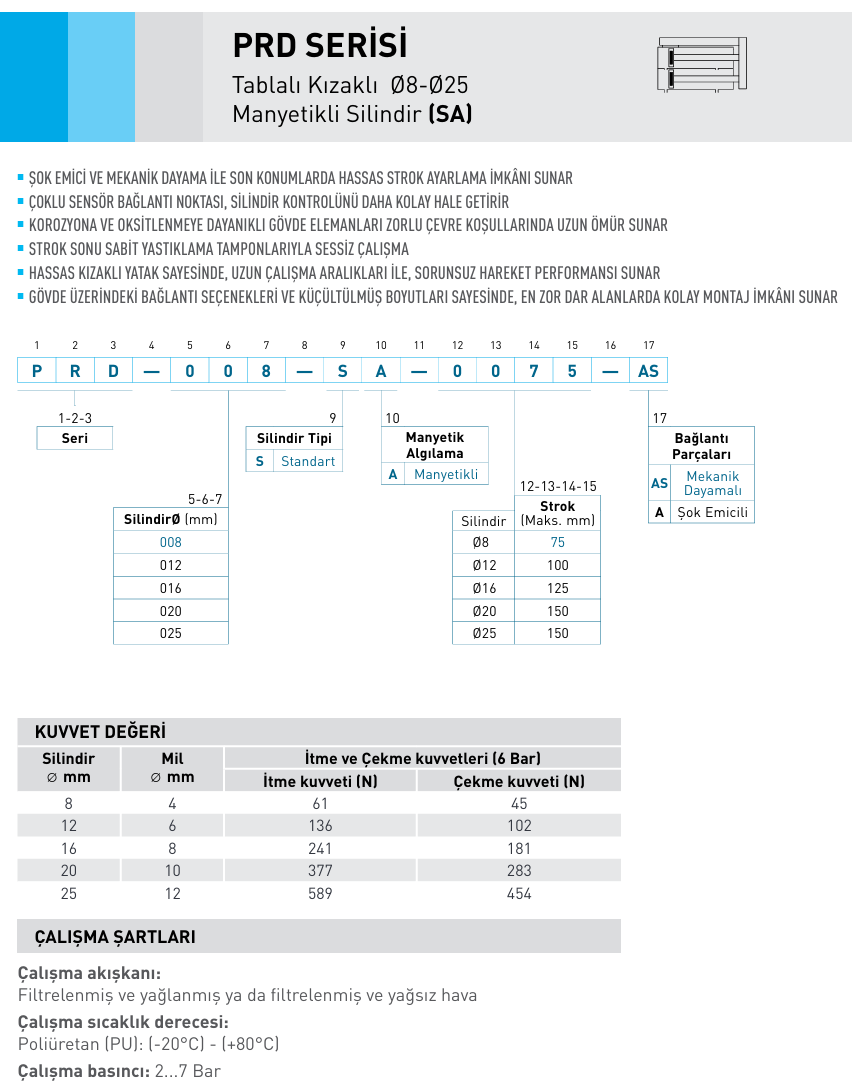

PRD Serisi tablalı kızaklı manyetikli silindir; parça transfer istasyonlarında, pick&place uygulamalarında, montaj hatlarında hassas konumlama gereken taşıma ünitelerinde ve otomasyon hücrelerinde kullanılır. Ø8, Ø12, Ø16, Ø20 ve Ø25 çap seçenekleriyle, 10mm'den 150mm'ye kadar farklı strok uzunluğu kombinasyonlarında sunulur.

Kategorideki Diğer Silindir Tipleri

Aynı kategoride yer alan PGB Serisi İkiz Yataklı Manyetik Silindir çift mil/yatak yapısıyla dönmeye karşı daha yüksek direnç sağlarken, PDP Serisi İkiz Pistonlu Manyetik Silindir çift pistonlu yapısıyla daha yüksek kuvvet ve senkronize hareket sunar. PRD Serisi ise kızak-tabla yapısıyla özellikle üzerine parça yerleştirilen taşıma uygulamalarında öne çıkar.
