Pnömatik Redüksiyon Nipel (Düşürücü Nipel) | Euroflex

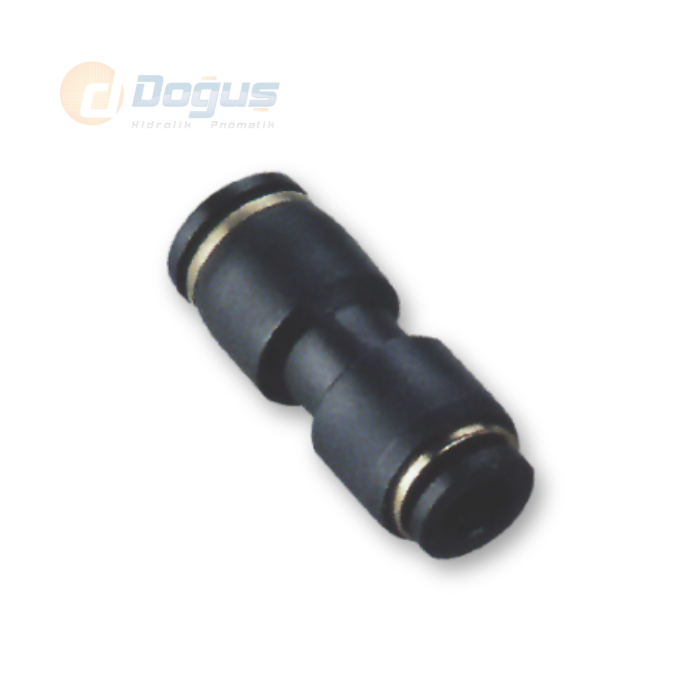

Pnömatik redüksiyon nipel (düşürücü nipel), iki farklı dış çaptaki pnömatik hortumu birbirine bağlayan, iki ucu da geçmeli (push-in) bağlantı elemanıdır. Hortum hattının bir noktasında çapı büyütmek veya küçültmek gerektiğinde ek adaptör kullanmadan iki hortum doğrudan birleştirilir. Euroflex redüksiyon nipel 6x4 mm'den 16x12 mm'ye kadar 7 ölçüde stoktan gönderilir.
Redüksiyon Nipel Ölçüleri
Ölçü adındaki ilk sayı büyük ucun, ikinci sayı küçük ucun bağlandığı hortumun dış çapıdır. Örneğin 8x6 mm redüksiyon nipel, Ø8 mm hortumu Ø6 mm hortuma bağlar.
| Ölçü seçeneği | Bağladığı hortum dış çapları | Uyumlu Euroflex PU hortumlar |
|---|---|---|
| 6x4 mm | Ø6 mm → Ø4 mm | 4x6 mm → 2,5x4 mm |
| 8x6 mm | Ø8 mm → Ø6 mm | 5,5x8 mm → 4x6 mm |
| 10x6 mm | Ø10 mm → Ø6 mm | 7x10 mm → 4x6 mm |
| 10x8 mm | Ø10 mm → Ø8 mm | 7x10 mm → 5,5x8 mm |
| 12x8 mm | Ø12 mm → Ø8 mm | 8x12 mm → 5,5x8 mm |
| 12x10 mm | Ø12 mm → Ø10 mm | 8x12 mm → 7x10 mm |
| 16x12 mm | Ø16 mm → Ø12 mm | 12x16 mm → 8x12 mm |
Genel çalışma basıncı 0–10 bar'dır. Hortumu bağlantıya sonuna kadar itmek yeterlidir; sökmek için bağlantı bileziğine bastırıp hortumu çekin.
Kullanım Alanları
- Ana hava hattından daha küçük çaplı bir hortumla silindir veya valfe branşman alınması
- Farklı çaplarda hortum kullanan iki ekipmanın aynı hatta birleştirilmesi
- Makine revizyonlarında hortum çapı değişen noktalarda hattın yeniden kurulması
- Fabrika otomasyonu, montaj ve paketleme hatlarında hava dağıtımı
Redüksiyon Nipel mi, Düz Nipel mi, Diş Redüksiyonu mu?
| Ürün | Neyi neye bağlar? | Ne zaman seçilir? |
|---|---|---|
| Redüksiyon nipel (bu ürün) | Farklı çaplı iki hortum | Hortum çapı değişecekse |
| Düz pnömatik nipel | Aynı çaplı iki hortum | Hortum uzatma veya ek |
| Diş redüksiyonu (PPR) | İki farklı dişli port (ör. 1/8" – 1/4") | Valf veya silindir portu, rakorun dişinden farklıysa |
Hortum ve diş ölçülerine göre tüm bağlantı tiplerini pnömatik rakor çeşitleri kategorisinde, hangi rakorun hangi ölçüde bulunduğunu pnömatik rakor seçim rehberinde inceleyebilirsiniz.
Stoktaki ölçüler aynı gün kargoya verilir.
