EYB - Eklem Yer Bağlantı (ISO 15552)
EYB Eklem Yer Bağlantı: ISO 15552 Silindir Arka Bağlantısı

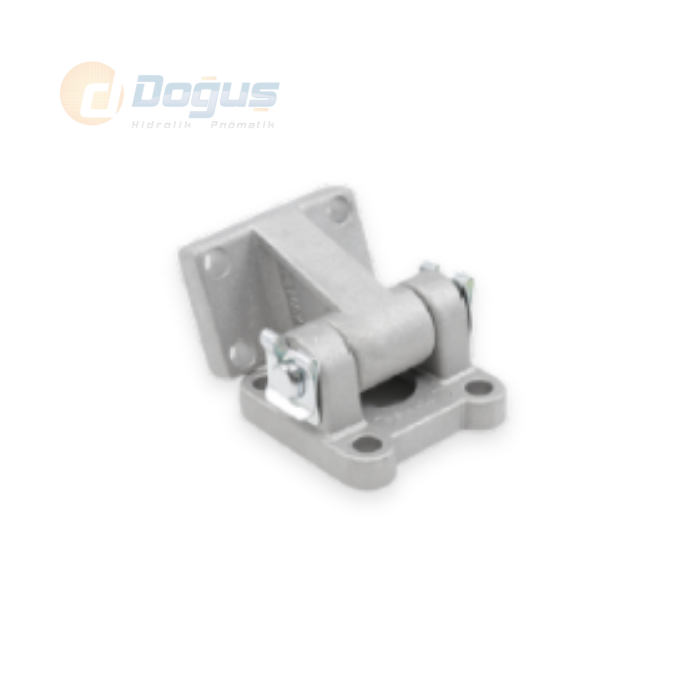

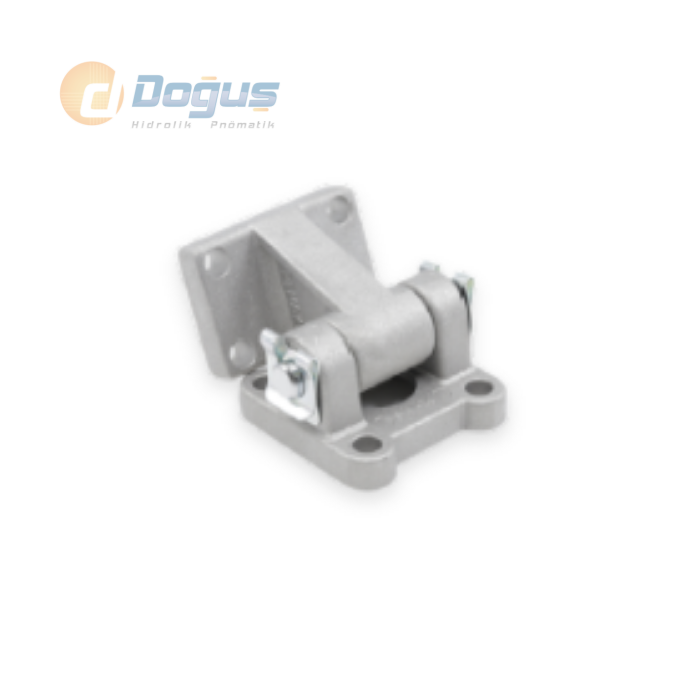

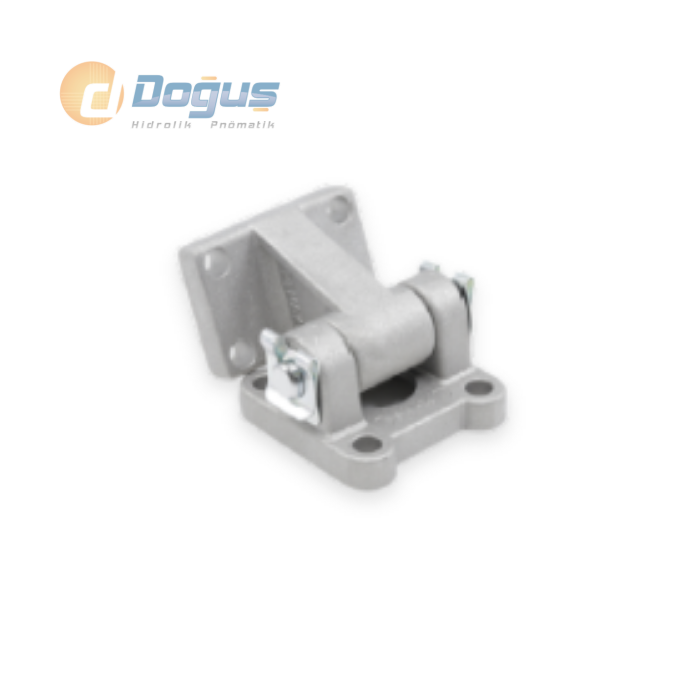

Eklem yer bağlantı (EYB), ISO 15552 pnömatik silindirin arka kapağına bağlanan ve silindir gövdesinin pim ekseni etrafında salınmasını sağlayan bağlantı elemanıdır. Kapak tarafındaki çatal ile karşı yer bağlantısını bir arada içerir (MP2 + AB7). Pemaks EYB Ø32–Ø125 çaplar için alüminyum gövdeli üretilir.
Silindir Çapına Göre EYB Kodları
| Silindir Ø | Ürün kodu | Sayısal kod |
|---|---|---|
| Ø32 | EYB-032-ISO | 2176001 |
| Ø40 | EYB-040-ISO | 2176002 |
| Ø50 | EYB-050-ISO | 2176003 |
| Ø63 | EYB-063-ISO | 2176004 |
| Ø80 | EYB-080-ISO | 2176005 |
| Ø100 | EYB-100-ISO | 2176006 |
| Ø125 | EYB-125-ISO | 2176007 |
Uyumlu seriler (katalog): ISO-M, DMC-A, PNY, ISP, PST ve PNC. Değerler Pemaks silindir bağlantı parçaları kataloğundan alınmıştır.
Kullanım Alanları
Silindirin mil ucundaki yükün düz değil yay çizerek hareket ettiği uygulamalarda kullanılır: kapak ve klape açma, kaldırma kolları, damper ve yönlendirici mekanizmalar.
Mil Ucu İçin Tamamlayıcı Parçalar
Gövde salınırken mil ucunun da serbest kalması için mil tarafında çatal bağlantı veya küresel mafsal (dana gözü) kullanılır; eksen kaçıklığı varsa kasıntı alıcı eklenir. Tüm parçalar piston bağlantı elemanları sayfasında.
Sıkça Sorulan Sorular
Eklem yer bağlantı hangi silindirlere takılır?
ISO 15552 standardındaki Ø32–Ø125 pnömatik silindirlerin arka kapağına takılır. Pemaks kataloğunda uyumlu seriler ISO, DMC, PNY, ISP, PST ve PNC olarak verilir.
EYB siparişinde hangi bilgi yeterlidir?
Yalnızca silindir çapı yeterlidir. Her çap için tek bir EYB kodu vardır; örneğin Ø63 silindir için EYB-063-ISO (sayısal kod 2176004).
Eklem yer bağlantı ile ayak bağlantısı arasındaki fark nedir?
Ayak bağlantısı silindir gövdesini sabitler. Eklem yer bağlantı ise gövdenin arka kapaktan pim ekseni etrafında salınmasına izin verir; mil ucundaki yük bir yay çizerek hareket ediyorsa eklem yer bağlantı gerekir.
