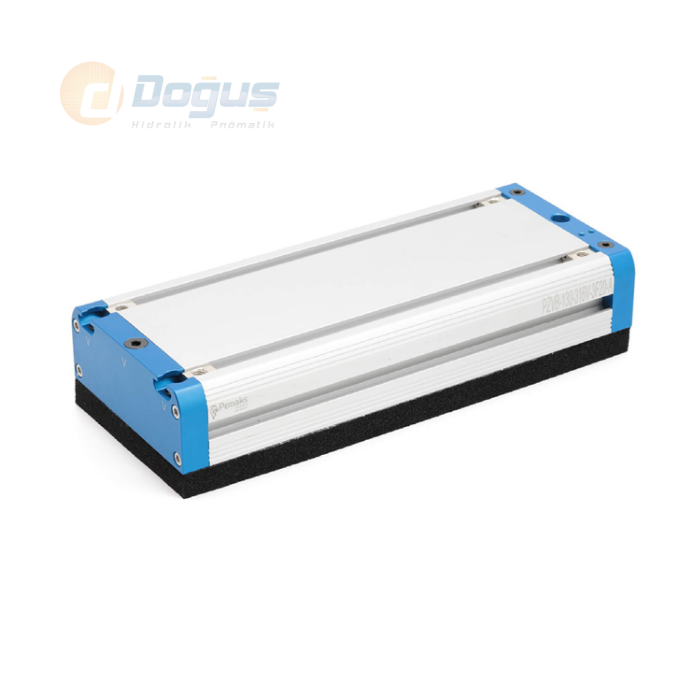

Vakum Gripper (PZVB-130-3F20-A)
PZVB-130 vakum gripper, dahili vakum jeneratörünü ve üç sıra oval emme delikli conta yüzeyini 130 mm genişliğinde alüminyum çerçeveli gövdede birleştiren hazır bir vakum tutucudur. 4–6 bar basınçlı havayla −60 kPa vakum derecesinde çalışır. 262 mm ile 1.432 mm arasındaki sekiz uzunlukta emme kuvveti 393 N'dan 2.522 N'a çıkar.
Daha kısa uygulamalar için PZVB-60 vakum gripper, sünger yüzeyli tip için PZVA vakum gripper sayfalarına bakabilirsiniz.
Yukarıdaki görseller Pemaks teknik dokümanındaki sipariş kodlarını, teknik verileri ve ölçüleri gösterir. Sayfadaki uzunluk seçeneklerinin karşılığı:
| Sayfadaki seçenek | Sipariş kodu | Emme kuvveti (−60 kPa) | Hava tüketimi | Vakum akışı | Ürün ağırlığı |
|---|---|---|---|---|---|
| 262 mm | PZVB-130-262V-3F20-A | 393 N | 100 L/dk | 350 L/dk | 2.500 g |
| 316 mm | PZVB-130-316V-3F20-A | 491 N | 100 L/dk | 350 L/dk | 2.700 g |
| 442 mm | PZVB-130-442V-3F20-A | 721 N | 200 L/dk | 600 L/dk | 3.300 g |
| 640 mm | PZVB-130-640V-3F20-A | 1.081 N | 300 L/dk | 1.050 L/dk | 4.100 g |
| 838 mm | PZVB-130-838V-3F20-A | 1.441 N | 300 L/dk | 1.050 L/dk | 5.100 g |
| 1000 mm | PZVB-130-1000V-3F20-A | 1.736 N | 400 L/dk | 1.400 L/dk | 5.700 g |
| 1234 mm | PZVB-130-1234V-3F20-A | 2.162 N | 600 L/dk | 2.100 L/dk | 7.300 g |
| 1432 mm | PZVB-130-1432V-3F20-A | 2.522 N | 600 L/dk | 2.100 L/dk | 8.600 g |
Tüm uzunluklarda ortak teknik veriler:
| Özellik | Değer |
|---|---|
| Besleme basıncı | 4–6 bar |
| Vakum derecesi | −60 kPa |
| Gripper genişliği / yüksekliği | 130 mm / 50 mm |
| Emme deliği tipi | 3F: üç sıralı oval delik |
| Conta kalınlığı | 20 mm |
| Vakum kaynağı | Dahili vakum jeneratörü (A) |
| Basınçlı hava portu (PP) | G1/4'' |
| Vakum algılama portu (VV) | G1/8'' |
| Montaj | 4 × M8, T-somun |
| Egzoz | Susturucu fonksiyonlu port |
| Gövde | Alüminyum çerçeve; ayarlanabilir çek valf mevcut |
Kullanım Alanları
- Uzun ve geniş levha, panel ve profil parçaların taşınması
- Farklı boyuttaki ürünlerin paletleme ve depalletleme hücrelerinde alınması
- Robot kolu ve portal taşıma sistemlerinde ayrı ejektör gerektirmeyen tutucu
PZVB-130 mu, PZVB-60 mı, PZVA mı?
| Model | Emme yüzeyi | Vakum derecesi | Boyut / kapasite |
|---|---|---|---|
| PZVB-130 (bu sayfa) | 3 sıra oval delik, 20 mm conta | −60 kPa | 262–1.432 mm, 393–2.522 N |
| PZVB-60 | Delikli conta | — | 220, 320 ve 420 mm |
| PZVA | Esnek sızdırmazlık köpüğü | −40 kPa | 180×280 – 240×390 mm, 25–50 kg |
Vakum seviyesini izlemek için VV portuna PS1PS dijital basınç (vakum) sensörü bağlanabilir.
Vakum gripper ile tekil vantuz arasındaki seçim için vakum vantuzu ve vakum gripper seçimi rehberine bakabilirsiniz.
Fiyat, stok durumu ve teslim süresi için sayfadaki WhatsApp Sipariş butonunu kullanabilir veya bizimle iletişime geçebilirsiniz.
