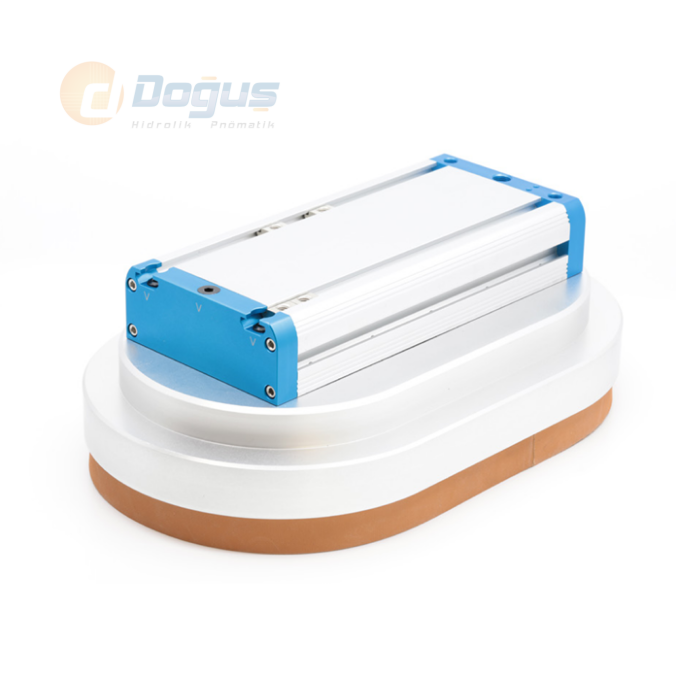

PZVA serisi vakum gripper, vakum jeneratörünü ve esnek sızdırmazlık köpüğünden oluşan emme yüzeyini alüminyum çerçeveli tek gövdede birleştiren hazır bir vakum tutucudur. Farklı şekil, boyut ve gözenekli malzemeye sahip ürünleri tutmak için kullanılır. 5–6 bar basınçlı havayla −40 kPa vakum derecesinde çalışır; dört ölçü seçeneğinde taşıma kuvveti 25, 30, 35 ve 50 kg'dır.

Delikli conta yüzeyli uzun modeller için PZVB-130 vakum gripper ve PZVB-60 vakum gripper, tekil vantuzla kurulan sistemler için PZVC vantuzlar sayfalarına bakabilirsiniz.

Yukarıdaki görseller Pemaks teknik dokümanındaki sipariş kodlarını, teknik verileri ve ölçüleri gösterir. Sayfadaki ölçü seçeneklerinin karşılığı:

Sayfadaki seçenek	Sipariş kodu	Genişlik × uzunluk (mm)	Taşıma kuvveti	Ürün ağırlığı
180x280	PZVA-180x280-AX	180 × 280	25 kg	3.000 g
190x340	PZVA-190x340-AX	190 × 340	30 kg	4.500 g
210x330	PZVA-210x330-AX	210 × 330	35 kg	4.600 g
240x390	PZVA-240x390-AX	240 × 390	50 kg	4.800 g

Tüm ölçülerde ortak teknik veriler:

Özellik	Değer
Besleme basıncı	5–6 bar
Vakum derecesi	−40 kPa
Hava tüketimi	400 NL/dk
Vakum hızı	1.400 NL/dk
Vakum kaynağı	Dahili jeneratör (A)
Sünger malzemesi	CR (yeşil) kloropren kauçuk (X)
Hava girişi / çıkışı	G1/4''
Vakum ölçüm portu	G1/8''
Egzoz	Susturucu fonksiyonlu çıkış
Gövde	Alüminyum çerçeve; ayarlanabilir çek valf mevcut

Kullanım Alanları

Karton, koli ve ahşap gibi gözenekli ürünlerin taşınması
Farklı şekil ve boyuttaki ürünlerin aynı tutucuyla alınması (paletleme, depalletleme)
Robot kolu ve kartezyen taşıma ünitelerinde ayrı ejektör ve hortum gerektirmeyen tutucu

PZVA mı PZVB mi?

Model	Emme yüzeyi	Vakum derecesi	Kapasite
PZVA (bu sayfa)	Esnek sızdırmazlık köpüğü	−40 kPa	25–50 kg taşıma kuvveti
PZVB-130	3 sıra oval emme deliği, 20 mm conta	−60 kPa	393–2.522 N emme kuvveti, 262–1.432 mm boy
PZVB-60	Delikli conta	—	220, 320 ve 420 mm boy
