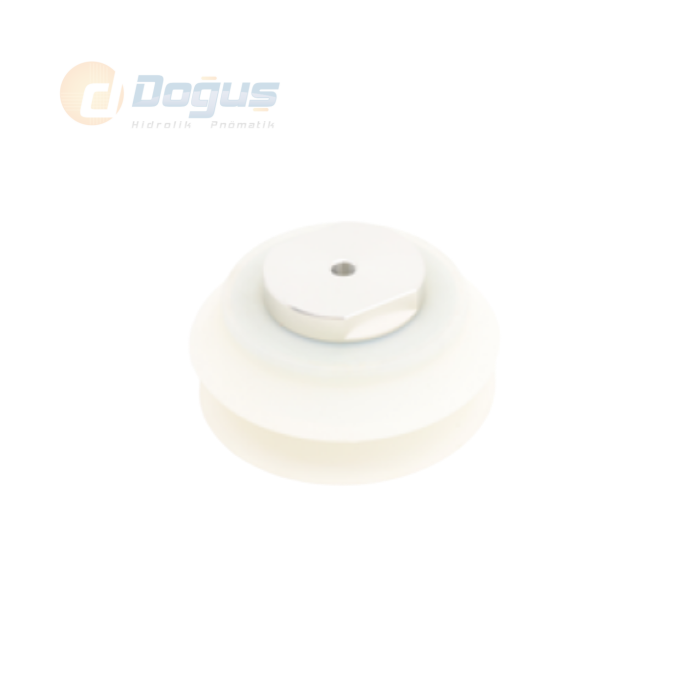

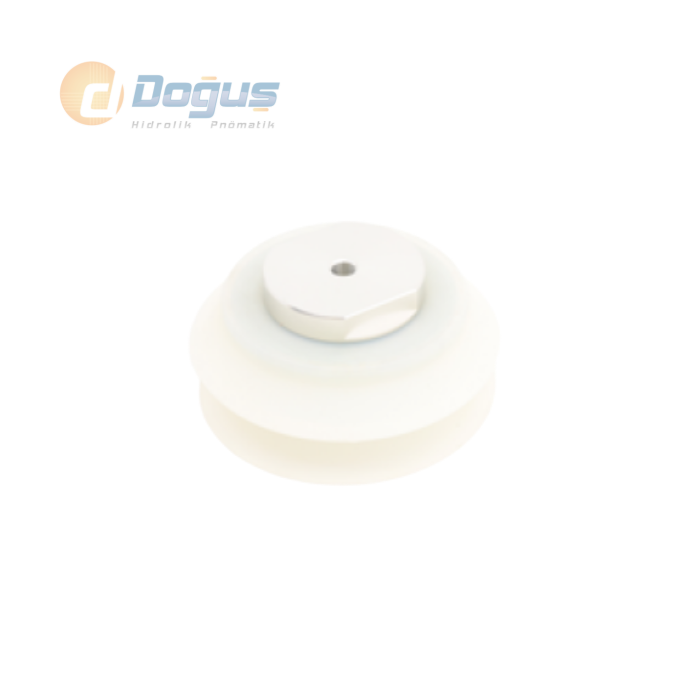

PZVC Serisi Körüklü Silikon Vantuz
PZVC serisi körüklü silikon vantuz, düz olmayan ve kavisli iş parçalarını vakumla tutmak için kullanılan, silikon pedli körüklü pnömatik vakum vantuzudur. Ø10 ile Ø125 arasında dokuz çapta sunulur; ped sertliği Shore A 60 (±5)'tir. Bağlantı dişi çapa göre M5, G1/8'' veya G1/4'' olur ve −60 kPa vakumda dikey kaldırma kuvveti Ø10'da 0,82 kg, Ø63'te 17,25 kg, Ø125'te 53,4 kg'dır.
NBR pedli versiyon için körüklü NBR vantuz, düz yüzeyler için standart silikon vantuz ve standart NBR vantuz sayfalarına bakabilirsiniz.
Yukarıdaki görseller Pemaks teknik dokümanındaki sipariş kodlarını, teknik verileri ve ölçüleri gösterir. Sayfadaki model seçeneklerinin karşılığı:
| Sipariş kodu | Çap | Bağlantı dişi | Yükseklik B (mm) | İç hacim (cm³) | Dikey kaldırma, −60 kPa |
|---|---|---|---|---|---|
| PZVC-10-KS-M5 | Ø10 | M5 | 25 | 0,031 | 0,82 kg |
| PZVC-20-KS-M5 | Ø20 | M5 | 32,5 | 1 | 1,47 kg |
| PZVC-32-KS-M5 | Ø32 | M5 | 38 | 2,2 | 2,57 kg |
| PZVC-40-KS-18 | Ø40 | G1/8'' | 38,5 | 4,8 | 4,08 kg |
| PZVC-50-KS-18 | Ø50 | G1/8'' | 38,5 | 10 | 7,55 kg |
| PZVC-63-KS-18 | Ø63 | G1/8'' | 43 | 15 | 17,25 kg |
| PZVC-80-KS-14 | Ø80 | G1/4'' | 48,5 | 59,5 | 21,68 kg |
| PZVC-100-KS-14 | Ø100 | G1/4'' | 60,5 | 103,5 | 27,1 kg |
| PZVC-125-KS-14 | Ø125 | G1/4'' | 69 | 125 | 53,4 kg |
Değerler teknik dokümandan alınmıştır. −20 ve −90 kPa değerleri ile paralel (kayma yönündeki) yük değerleri teknik dokümanda yer alır.
Körüklü tipte Ø10–Ø50 çaplarda iç hacim ve kaldırma kuvveti düz tiple aynıdır. Ø80, Ø100 ve Ø125'te iç hacim 59,5, 103,5 ve 125 cm³'e çıkar (düz tipte 25, 65 ve 100 cm³). Hacim büyüdükçe vakum üretecinin boşaltması gereken hava artar ve parçanın tutulma süresi uzar.
Kullanım Alanları
- Kavisli veya eğimli, iz bırakmaması istenen parçaların taşınması
- Şekilli plastik ve cam parçaların robot veya pick & place ünitesiyle aktarılması
- Yüksekliği değişen ürünlerin aynı tutucuyla alınması
PZVC Vantuz Tipleri: Düz mü Körüklü mü, NBR mi Silikon mu?
| Tip | Malzeme | Uygun olduğu parça | Ürün |
|---|---|---|---|
| Standart (düz) | NBR | Düz ve sert yüzeyler | Standart NBR vantuz |
| Standart (düz) | Silikon | Düz yüzeyler; iz bırakmaması istenen parçalar | Standart silikon vantuz |
| Körüklü | NBR | Düz olmayan ve kavisli parçalar | Körüklü NBR vantuz |
| Körüklü | Silikon | Kavisli parçalar; iz bırakmaması istenen yüzeyler | Körüklü silikon vantuz (bu sayfa) |
Vantuzu besleyecek vakum üreteci için PZE1H, PZE4H ve PZE5H modellerini ya da tüm seçenekleri vakum ekipmanları sayfasında inceleyebilirsiniz.
Çapa göre −20 ve −60 kPa kaldırma kuvvetleri, vantuz sayısının belirlenmesi ve NBR–silikon seçimi için vakum vantuzu seçim rehberine bakabilirsiniz.
Fiyat, stok durumu ve teslim süresi için sayfadaki WhatsApp Sipariş butonunu kullanabilir veya bizimle iletişime geçebilirsiniz.
