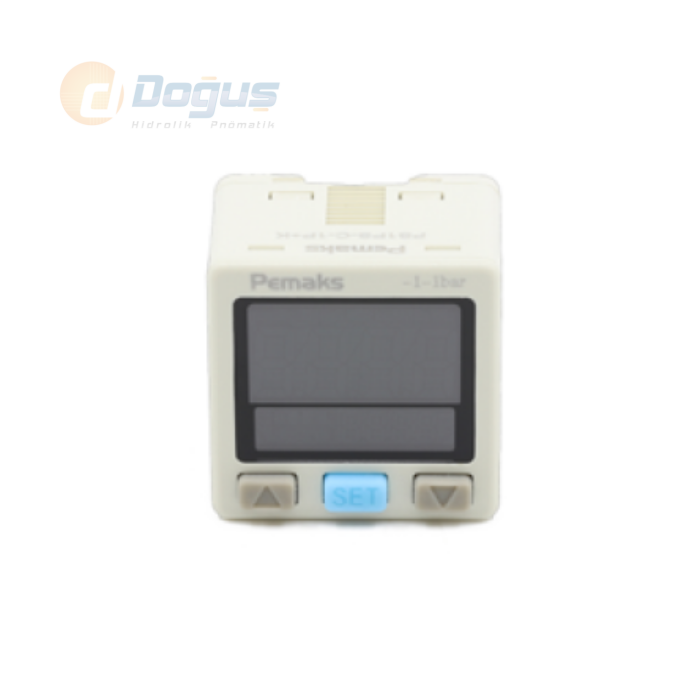

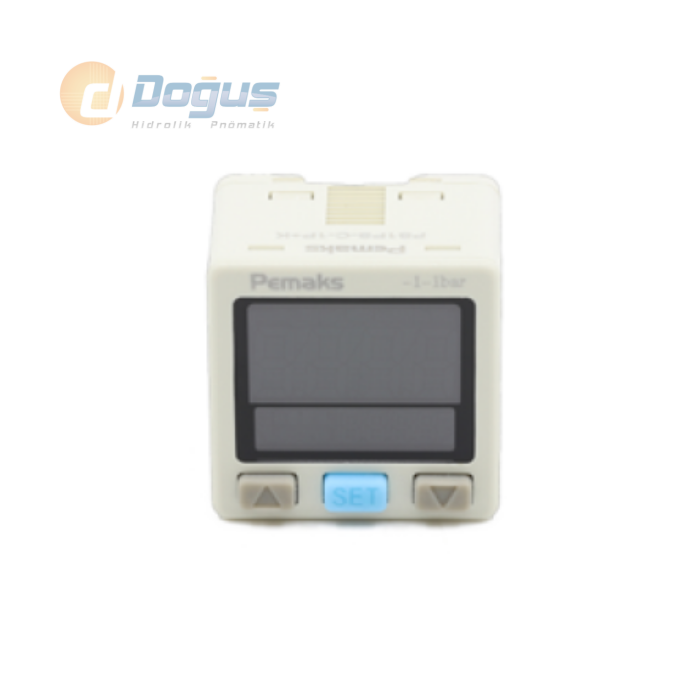

PS1PS Serisi Dijital Basınç Sensörü
PS1PS serisi dijital basınç sensörü, basınçlı hava ve vakum hatlarında basıncı ölçen, ayarlanan değere ulaşıldığında transistör (PNP) çıkışı veren ve değeri çift LCD ekranda gösteren bir basınç anahtarıdır. Vakum ve düşük basınç (C) modelleri −1…+1 bar, basınç (P) modelleri −1…+10 bar aralığında ölçer. 12–24 VDC ile beslenir; 1xPNP veya 2xPNP + 4–20 mA analog çıkışlı modelleri vardır.
Sensörün eşik ayarı, çıkış tipleri ve bağlantısı için dijital basınç sensörü seçim rehberine bakabilirsiniz.
Yukarıdaki görseller Pemaks teknik dokümanındaki sipariş kodlarını, teknik verileri ve ölçüleri gösterir. Sayfadaki model seçeneklerinin karşılığı:
| Sayfadaki seçenek | Sipariş kodu | Akışkan | Ölçüm / ayar aralığı | Çıkış |
|---|---|---|---|---|
| −1,+1 bar, 1xPNP | PS1PS-C-1P+K | Vakum / düşük basınç | −1…+1 bar | 1xPNP |
| −1,+1 bar, 2xPNP, 4-20mA | PS1PS-C-2P-420+K | Vakum / düşük basınç | −1…+1 bar | 2xPNP + 4–20 mA |
| -1,+10 bar, 2xPNP, 4-20mA | PS1PS-P-2P-420+K | Basınç | −1…+10 bar | 2xPNP + 4–20 mA |
Tüm modellerde ortak teknik veriler:
| Özellik | Değer |
|---|---|
| Basınç dayanımı | 16 bar |
| Akışkan | Yanıcı olmayan, aşındırıcı olmayan gaz (gösterge basıncı) |
| Doğruluk | < ±%2 F.S. (25 °C) |
| Sıcaklık hatası | < ±%3 F.S. (50 °C) |
| Ölçü düzeni | Histerezis modu (üst ve alt sınır) |
| Ekran | Çift LCD, 4 haneli ölçüm, birim ve çıkış durumu; ayarlanabilir arka ışık |
| Besleme | 12–24 VDC ±%10, en fazla 40 mA |
| Transistör çıkışı | PNP açık toplayıcı, en fazla 80 mA, 1 V gerilim düşümü |
| Analog çıkış | 4–20 mA, yük direnci < 400 Ω |
| Tepki süresi | Ayarlanabilir: 2,5 / 20 / 100 / 500 / 1000 / 2000 ms |
| Kısa devre koruması | Var |
| Koruma sınıfı | IP40 |
| Sıcaklık | Çalışma 0–50 °C, depolama −20–60 °C |
Kullanım Alanları
- Vantuzlu tutucularda parçanın tutulduğunun vakum seviyesinden doğrulanması (C modelleri)
- Basınçlı hava hatlarında besleme basıncının izlenmesi ve düşük basınçta sinyal alınması (P modeli)
- 4–20 mA çıkışlı modellerle basıncın PLC'ye analog olarak aktarılması
Vakum Modeli mi Basınç Modeli mi?
Vakum üreteci ve vantuz devrelerinde −1…+1 bar aralıklı C modelleri seçilir; ölçüm aralığı dar olduğu için vakum seviyesi daha hassas okunur. Pozitif basınçlı hava hatlarında −1…+10 bar aralıklı P modeli kullanılır. Yalnızca eşik sinyali gerekiyorsa 1xPNP, iki ayrı eşik veya analog değer gerekiyorsa 2xPNP + 4–20 mA modeli seçilir.
Sensörün kullanılacağı vakum devresi için PZE1H vakum üreteci, PZVB-130 vakum gripper ve vakum ekipmanları sayfalarına bakabilirsiniz.
Fiyat, stok durumu ve teslim süresi için sayfadaki WhatsApp Sipariş butonunu kullanabilir veya bizimle iletişime geçebilirsiniz.
