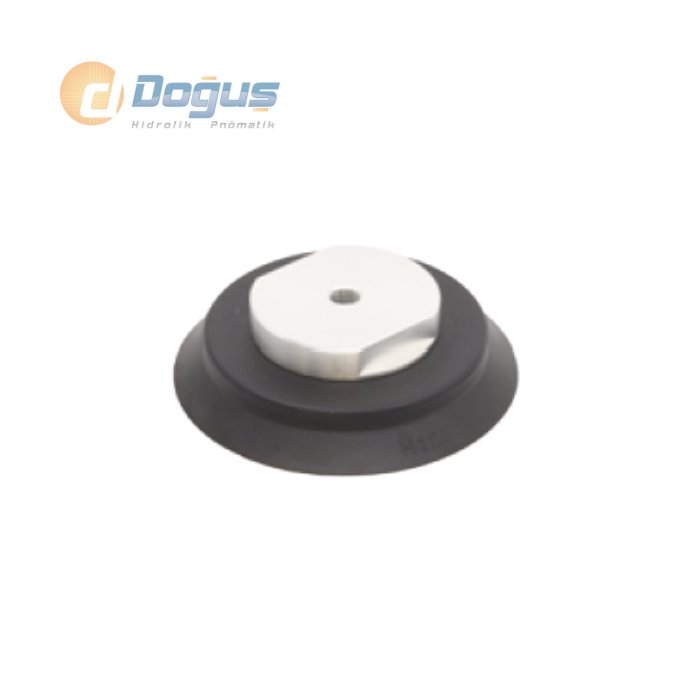

PZVC Serisi Standart NBR Vantuz
PZVC serisi standart NBR vantuz, düz ve sert yüzeyli parçaları vakumla tutmak için kullanılan körüksüz (düz) pnömatik vakum vantuzudur. Pemaks bu modeli Ø10 ile Ø125 arasında dokuz çapta üretir; ped malzemesi NBR, ped sertliği Shore A 60 (±5)'tir. Bağlantı dişi çapa göre M5, G1/8'' veya G1/4'' olur ve −60 kPa vakumda dikey kaldırma kuvveti Ø10'da 0,82 kg'dan Ø125'te 53,4 kg'a çıkar.
Aynı ölçülerin silikon pedli versiyonu için standart silikon vantuz, kavisli parçalar için körüklü NBR vantuz ve körüklü silikon vantuz sayfalarına bakabilirsiniz.
Yukarıdaki görseller Pemaks teknik dokümanındaki sipariş kodlarını, teknik verileri ve ölçüleri gösterir. Sayfadaki model seçeneklerinin karşılığı:
| Sipariş kodu | Çap | Bağlantı dişi | Yükseklik B (mm) | İç hacim (cm³) | Dikey kaldırma, −60 kPa |
|---|---|---|---|---|---|
| PZVC-10-N-M5 | Ø10 | M5 | 21 | 0,031 | 0,82 kg |
| PZVC-20-N-M5 | Ø20 | M5 | 23 | 1 | 1,47 kg |
| PZVC-32-N-M5 | Ø32 | M5 | 23,5 | 2,2 | 2,57 kg |
| PZVC-40-N-18 | Ø40 | G1/8'' | 32 | 4,8 | 4,08 kg |
| PZVC-50-N-18 | Ø50 | G1/8'' | 33 | 10 | 7,55 kg |
| PZVC-63-N-18 | Ø63 | G1/8'' | 26 | 15 | 8,65 kg |
| PZVC-80-N-14 | Ø80 | G1/4'' | 28 | 25 | 21,5 kg |
| PZVC-100-N-14 | Ø100 | G1/4'' | 34 | 65 | 29,3 kg |
| PZVC-125-N-14 | Ø125 | G1/4'' | 34 | 100 | 53,4 kg |
Değerler teknik dokümandan alınmıştır. −20 ve −90 kPa değerleri ile paralel (kayma yönündeki) yük değerleri teknik dokümanda yer alır; paralel yükte aynı vantuz daha düşük yük taşır.
Kullanım Alanları
- Sac, plastik levha ve kutu gibi düz yüzeyli parçaların robot veya pick & place ünitesiyle taşınması
- Paketleme ve ambalaj hatlarında ürün aktarma
- Montaj hücrelerinde parça besleme ve konumlama
PZVC Vantuz Tipleri: Düz mü Körüklü mü, NBR mi Silikon mu?
| Tip | Malzeme | Uygun olduğu parça | Ürün |
|---|---|---|---|
| Standart (düz) | NBR | Düz ve sert yüzeyler | Standart NBR vantuz (bu sayfa) |
| Standart (düz) | Silikon | Düz yüzeyler; iz bırakmaması istenen parçalar | Standart silikon vantuz |
| Körüklü | NBR | Düz olmayan ve kavisli parçalar | Körüklü NBR vantuz |
| Körüklü | Silikon | Kavisli parçalar; iz bırakmaması istenen yüzeyler | Körüklü silikon vantuz |
Katalogda NBR ve silikon vantuzların kaldırma kuvvetleri ve ölçüleri aynıdır; malzeme kararı kuvvete göre değil, parça yüzeyine göre verilir.
Vantuzu besleyecek vakum üreteci için PZE1H, PZE4H ve PZE5H modellerini ya da tüm seçenekleri vakum ekipmanları sayfasında inceleyebilirsiniz.
Çapa göre −20 ve −60 kPa kaldırma kuvvetleri, vantuz sayısının belirlenmesi ve NBR–silikon seçimi için vakum vantuzu seçim rehberine bakabilirsiniz.
