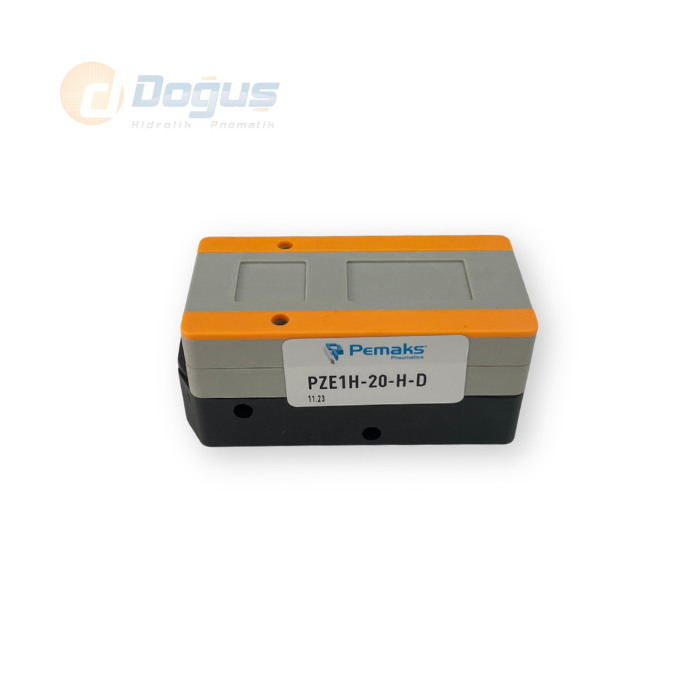

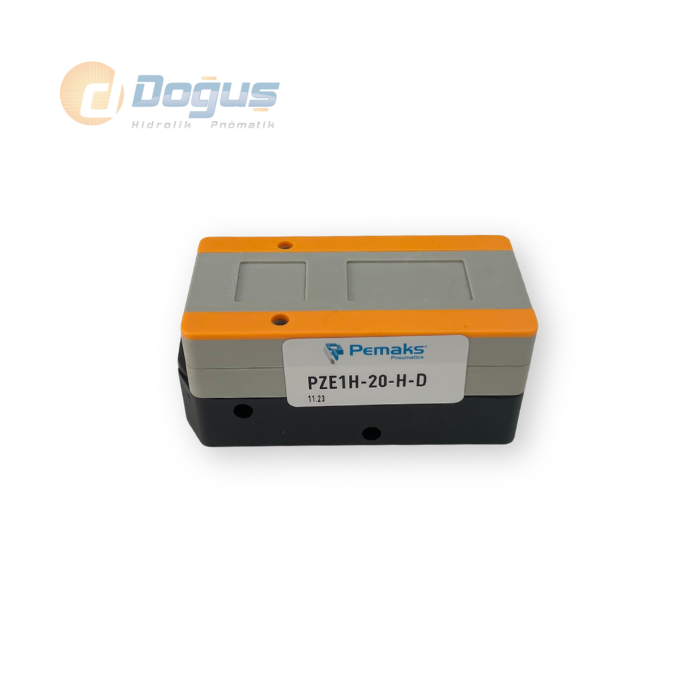

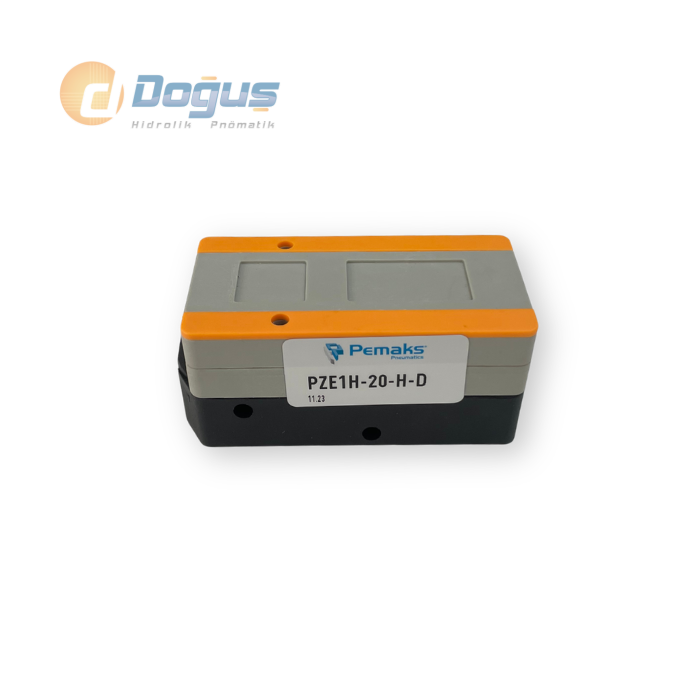

PZE1H Serisi Hava Kumandalı Dahili Susturuculu Vakum Üreteci
PZE1H serisi vakum üreteci, basınçlı havayla çalışan, dahili susturuculu bir vakum ejektörüdür. Dört modelin tamamı −91 kPa maksimum vakuma ulaşır; maksimum emiş 52 ile 220 L/dk, hava tüketimi 49 ile 200 L/dk arasındadır. 30 gövdede yüksek vakum (H) ve yüksek emiş (L) olmak üzere iki tip bulunur. Kompakt gövdesi robot kollarına montaj ve taşıma kolaylığı sağlar.
Daha küçük emiş ihtiyaçları için PZE4H kutu tipi vakum üreteci ve PZE5H hat tipi vakum üreteci, tüm seçenekler için vakum ekipmanları sayfasına bakabilirsiniz.
Yukarıdaki görseller Pemaks teknik dokümanındaki sipariş kodlarını, teknik verileri ve ölçüleri gösterir. Sayfadaki modellerin teknik verileri:
| Özellik | PZE1H-10-H-D | PZE1H-20-H-D | PZE1H-30-H-D | PZE1H-30-L-D |
|---|---|---|---|---|
| Fonksiyon | Yüksek vakum | Yüksek vakum | Yüksek vakum | Yüksek emiş |
| Besleme basıncı | 4,5 bar | 4,5 bar | 6 bar | 6 bar |
| Maksimum vakum | −91 kPa | −91 kPa | −91 kPa | −91 kPa |
| Maksimum emiş | 52 L/dk | 110 L/dk | 180 L/dk | 220 L/dk |
| Hava tüketimi | 49 L/dk | 105 L/dk | 154 L/dk | 200 L/dk |
| Önerilen basınç giriş portu | 6 | 8 | 8 | 8 |
| Önerilen vakum portu | 10 | 12 | 12 | 12 |
| Susturucu | Dahili | Dahili | Dahili | Dahili |
Farklı vakum derecelerinde vakum akış hızı (L/dk):
| Vakum | 10-H-D | 20-H-D | 30-H-D | 30-L-D |
|---|---|---|---|---|
| 0 kPa | 52 | 110 | 180 | 200 |
| −10 kPa | 31 | 62 | 108 | 150 |
| −20 kPa | 20 | 38 | 52 | 75 |
| −30 kPa | 18 | 32 | 47 | 70 |
| −40 kPa | 17 | 30 | 41 | 68 |
| −50 kPa | 13 | 22 | 33 | 56 |
| −60 kPa | 11 | 14 | 26 | 42 |
| −70 kPa | 7 | 12 | 18 | 26 |
| −80 kPa | 2,5 | 8 | 7,25 | 14 |
| −90 kPa | 0,5 | 1,5 | 3 | 10 |
PZE1H-30-H-D ve PZE1H-30-L-D aynı maksimum vakuma ulaşır, ancak −60 kPa'da L tipi 42 L/dk, H tipi 26 L/dk emer. Karton ve ahşap gibi hava kaçıran parçalarda L tipi, sızdırmaz parçalarda H tipi öne çıkar.
Kullanım Alanları
- Robot kolu ucunda vantuzlu tutucuların beslenmesi
- Pick & place, paketleme ve montaj hatlarında vakumla parça taşıma
- Gözenekli ürünlerde yüksek emişli (L) tip ile vakumlu tutma
PZE1H, PZE4H ve PZE5H Karşılaştırması
| Model | Maksimum vakum | Maksimum emiş | Hava tüketimi |
|---|---|---|---|
| PZE1H (bu sayfa) | −91 kPa | 52–220 L/dk | 49–200 L/dk |
| PZE4H | −88 kPa | 12–40 L/dk | 25–92 L/dk |
| PZE5H | −84 kPa | 10 L/dk | 29 L/dk |
Vakum üreteciyle kullanılacak vantuzlar için standart NBR vantuz ve körüklü NBR vantuz, vakum seviyesini izlemek için PS1PS dijital basınç (vakum) sensörü sayfalarına bakabilirsiniz.
Yüksek vakum ile yüksek emiş arasındaki seçim ve emme süresi hesabı için vakum ejektörü nasıl seçilir rehberine bakabilirsiniz.
