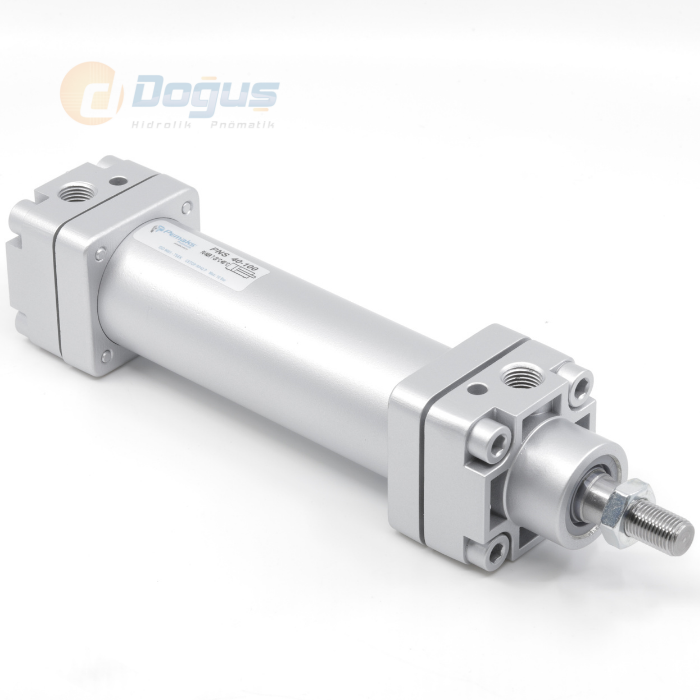

PNS-Y Ø32 / Ø100 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir
PNS-Y Ø32/Ø100 serisi, CETOP RP 43P valf montaj arayüzüne uygun, ayarlanabilir yastıklamalı çift etkili pnömatik silindirdir (halk arasında pnömatik piston olarak da anılır). Ø32 mm'den Ø100 mm'ye kadar altı farklı gövde çapında üretilir ve 6 bar çalışma basıncında 482 N ile 4712 N arasında itme kuvveti sağlar. Strok sonlarındaki ayarlanabilir yastıklama, sessiz çalışma ve uzun kullanım ömrü sunar; bu yönüyle yastıklamasız PNS Ø32/Ø100 modelinden ayrılır. CK45 çelik piston mili sert krom kaplamalıdır, silindir borusu bu çap aralığında standart olarak çeliktir (ST52-3). Poliüretan (PU) salmastıralarla -20°C ile +80°C arasında, isteğe bağlı FKM salmastıralarla -30°C ile +150°C arasında yağsız çalışabilir. Maksimum 3800 mm strok mesafesine kadar üretilebilir.
Aşağıdaki tablo PNS-Y Ø32-Ø100 gövde ölçülerini (mm) göstermektedir; montaj alanı ve strok mesafesi hesaplaması için kullanılabilir.
| Ø mm | A | B | D | D1 | L0 | L1 | SW | Port (*) |
|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 12 | M10x1.25 | 114 | 94 | 10 | G1/8" |
| 40 | 34 | 24 | 16 | M12x1.25 | 130,5 | 105 | 13 | G1/4" |
| 50 | 44 | 32 | 20 | M16x1.5 | 136 | 106 | 17 | G1/4" |
| 63 | 44 | 32 | 20 | M16x1.5 | 149 | 115 | 17 | G3/8" |
| 80 | 54 | 40 | 25 | M20x1.5 | 164 | 124 | 22 | G3/8" |
| 100 | 53 | 40 | 25 | M20x1.5 | 181 | 134 | 22 | G1/2" |
PNS-Y Ø32-Ø100 Teknik Özet Tablosu
CETOP Arayüzü: RP 43P
Yastıklama: Ayarlanabilir, strok başı ve sonu
Çalışma Basıncı: Maks. 10 Bar
Çalışma Sıcaklığı: PU salmastıra: -20°C / +80°C — FKM salmastıra: -30°C / +150°C
Piston Mili: CK45 çelik, sert krom kaplı
Silindir Borusu: Çelik (ST52-3)
Maksimum Strok: 3800 mm'ye kadar
Çalışma Akışkanı: Filtrelenmiş yağlı veya yağsız hava
| Piston Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) | Bağlantı Portu |
|---|---|---|---|---|
| 32 | 12 | 482 | 415 | G1/8" |
| 40 | 16 | 754 | 633 | G1/4" |
| 50 | 20 | 1178 | 990 | G1/4" |
| 63 | 20 | 1870 | 1682 | G3/8" |
| 80 | 25 | 3016 | 2721 | G3/8" |
| 100 | 25 | 4712 | 4418 | G1/2" |
Kullanım Alanları
PNS-Y Ø32-Ø100 pnömatik piston, strok sonunda darbe ve gürültünün azaltılması gereken CETOP entegre otomasyon hücrelerinde, hassas duruş gerektiren montaj istasyonlarında, tekrarlı çevrim yapan taşıma-paketleme hatlarında ve titreşime duyarlı ekipman yanında kullanılır. Yastıklama, mekanik stoplara olan darbeyi azaltarak silindir ve bağlı mekanizmanın kullanım ömrünü uzatır.
PNS-Y Ø32-Ø100'ü Diğer CETOP Serilerinden Ayıran Özellikler
Yastıklamaya ihtiyaç duymayan uygulamalar için standart PNS Ø32/Ø100 serisi daha ekonomik bir seçenektir. Daha büyük çap ve ağır hizmet uygulamaları için PNS-Y Ø125/Ø320 serisi (eloksallı alüminyum gövde) tercih edilmelidir. Aynı CETOP ailesinde farklı gövde yapısı sunan PAG-Y Ø32/Ø100 serisine ve tüm CETOP silindirlerine CETOP Serisi Pnömatik Silindirler kategori sayfasından ulaşabilirsiniz.
PNS-Y Ø32-Ø100 için eklem, ayak, flanş, çatal ve küresel mafsal bağlantı ekipmanları (EYB, EB, YB, AB, FB, AT4, MT5-MT6, AP4, AP2, PM5, MR9 kodları) ayrı ürün kodlarıyla temin edilebilir; ihtiyaç duyulan bağlantı tipi montaj yönüne göre belirlenmelidir.
