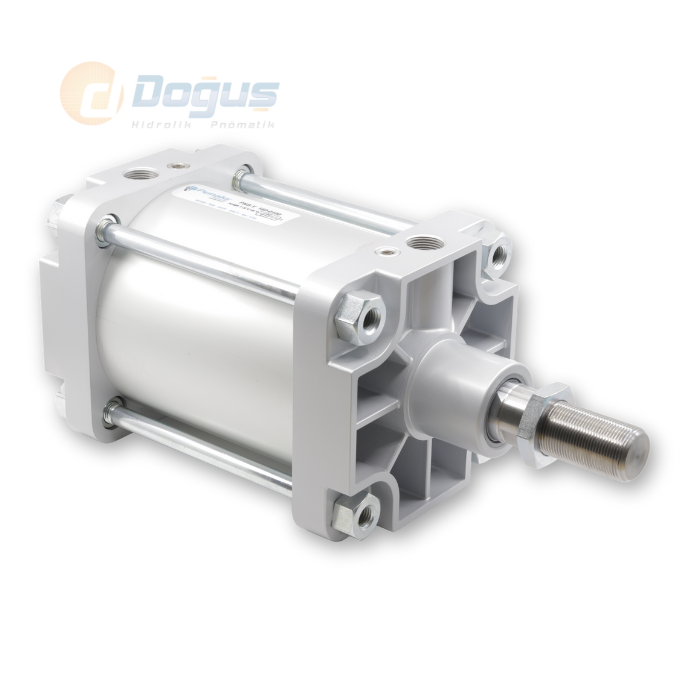

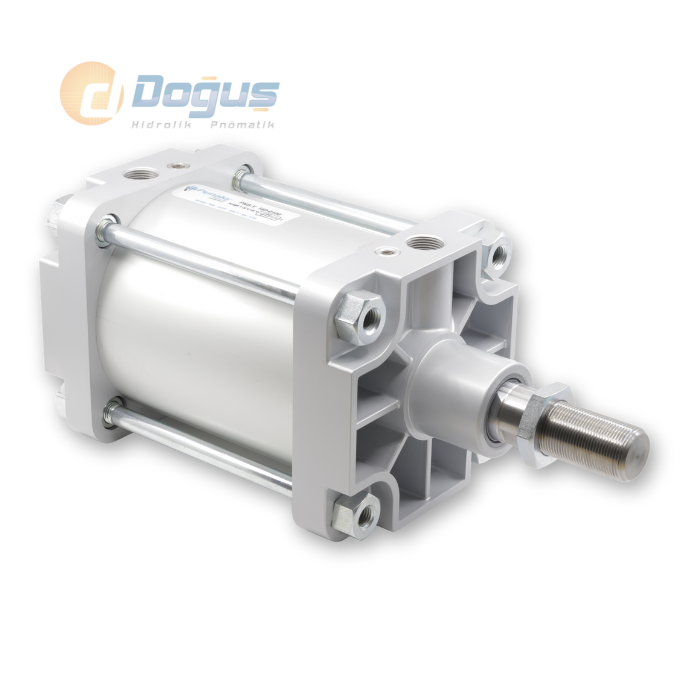

PNS-Y Serisi Ø125 / Ø320 Çift Etkili Yastıklamalı Pnömatik Silindir
PNS-Y Ø125/Ø320 serisi, CETOP RP 53P valf montaj arayüzüne uygun, ayarlanabilir yastıklamalı ağır hizmet tipi çift etkili pnömatik silindirdir (halk arasında pnömatik piston olarak da anılır). Ø125 mm'den Ø320 mm'ye kadar beş farklı gövde çapında üretilir ve 6 bar çalışma basıncında 7360 N ile 48250 N arasında itme kuvveti sağlar. Gövde borusu eloksal kaplamalı alüminyumdur; strok sonlarındaki ayarlanabilir yastıklama, büyük çaplı silindirlerde oluşabilecek sert duruş darbesini azaltır. CK45 çelik piston mili sert krom kaplamalıdır. Poliüretan (PU) salmastıralarla -20°C ile +80°C arasında, isteğe bağlı FKM salmastıralarla -30°C ile +150°C arasında yağsız çalışabilir. Maksimum 3800 mm strok mesafesine kadar üretilebilir.
Aşağıdaki tablo PNS-Y Ø125-Ø320 gövde ölçülerini (mm) göstermektedir; montaj alanı ve strok mesafesi hesaplaması için kullanılabilir.
| Ø mm | A | B | D | D1 | L0 | L1 | SW | Port (*) |
|---|---|---|---|---|---|---|---|---|
| 125 | 70 | 48 | 32 | M27x2 | 208 | 150 | 27 | G1/2" |
| 160 | 102 | 72 | 45 | M36x2 | 235 | 170 | 41 | G3/4" |
| 200 | 102 | 72 | 45 | M36x2 | 257 | 180 | 41 | G3/4" |
| 250 | 114 | 84 | 50 | M42x2 | 289 | 200 | 46 | G1" |
| 320 | 126 | 96 | 63 | M48x2 | 326 | 220 | 55 | G1" |
PNS-Y Ø125-Ø320 Teknik Özet Tablosu
CETOP Arayüzü: RP 53P
Yastıklama: Ayarlanabilir, strok başı ve sonu
Çalışma Basıncı: Maks. 10 Bar
Çalışma Sıcaklığı: PU salmastıra: -20°C / +80°C — FKM salmastıra: -30°C / +150°C
Piston Mili: CK45 çelik, sert krom kaplı
Silindir Borusu: Eloksal kaplamalı alüminyum
Maksimum Strok: 3800 mm'ye kadar
Çalışma Akışkanı: Filtrelenmiş yağlı veya yağsız hava
| Piston Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) | Bağlantı Portu |
|---|---|---|---|---|
| 125 | 32 | 7360 | 6880 | G1/2" |
| 160 | 45 | 12064 | 11110 | G3/4" |
| 200 | 45 | 18850 | 17890 | G3/4" |
| 250 | 50 | 29450 | 28270 | G1" |
| 320 | 63 | 48250 | 46380 | G1" |
Kullanım Alanları
PNS-Y Ø125-Ø320 pnömatik piston, ağır hizmet otomasyon hatlarında, büyük kütleli parçaların hızlı hareket ettirildiği pres ve kaldırma fikstürlerinde, strok sonunda sert duruşun ekipmana zarar verebileceği yüksek kuvvetli itme-çekme uygulamalarında tercih edilir. Yastıklama, büyük çaplı pistonlarda oluşan yüksek kinetik enerjiyi kontrollü şekilde sönümler.
PNS-Y Ø125-Ø320'yi Diğer CETOP Serilerinden Ayıran Özellikler
Yastıklamaya ihtiyaç duymayan ağır hizmet uygulamaları için standart PNS Ø125/Ø320 serisi daha ekonomik bir seçenektir. Daha kompakt ve hafif otomasyon hücreleri için, çelik borulu PNS-Y Ø32/Ø100 serisi tercih edilmelidir. Tüm CETOP silindirlerine CETOP Serisi Pnömatik Silindirler kategori sayfasından ulaşabilirsiniz.
PNS-Y Ø125-Ø320 için eklem, ayak, flanş, çatal, orta eklem ve küresel mafsal bağlantı ekipmanları (EYB, EB, YB, AB, FB, OEB, DMB, AP4, AP2, PM5, MR9 kodları) ayrı ürün kodlarıyla temin edilebilir; ağır yük taşıyan montajlarda destek mafsal bağlantısı (AT4) veya orta eklem bağlantısı (MT4) önerilir.
Stoktaki PNS-Y Ø125-Ø320 modelleri aynı gün kargoya verilir. Özel strok, yastıklama ayarı veya standart dışı varyasyon (E1K5-E1K8, K1, K4, V1, H1-H5, R1, R2, D1) taleplerinde teslimat süresi değişebilir.
(TESLİM SÜRESİ 1 HAFTADIR!)
