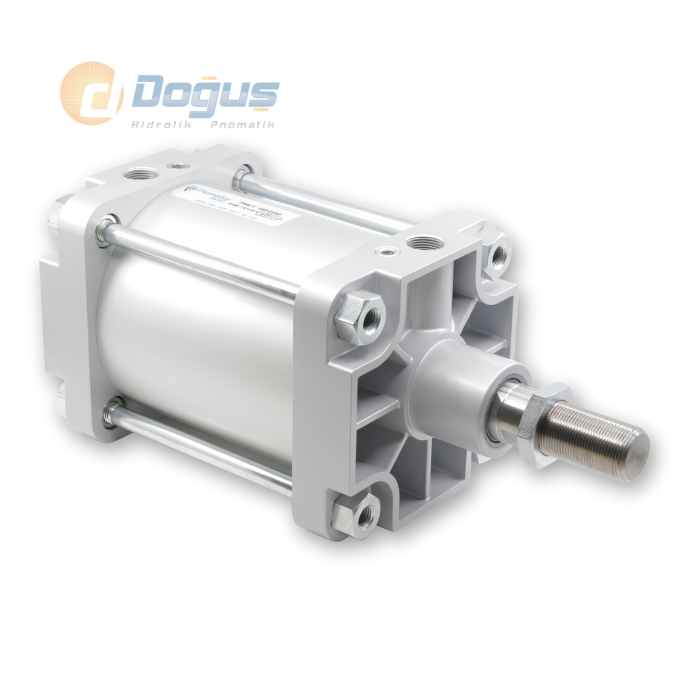

PMB-Y Serisi Ø125 / Ø320 Manyetikli Yastıklamalı Pnömatik Silindir

PMB-Y serisi, ISO 15552 standardına uygun Ø125-Ø320 mm çap aralığında üretilen, yastıklama özelliği öne çıkan çift etkili pnömatik silindirdir (pnömatik piston). Dayanıklı gövde yapısı ağır çalışma koşulları için idealdir; ayarlanabilir yastıklama sayesinde büyük çaplı silindirlerde bile hareket sonunda sarsıntısız, sessiz duruş sağlar. Aynı PMB gövde ailesindeki PMB-A serisi, manyetik algılama özelliğini öne çıkaran versiyondur; her iki seri de aynı Ø125-Ø320 gövde yapısını ve aynı kuvvet değerlerini paylaşır. DMC-A serisinden farkı, çok daha büyük çap aralığıyla ağır hizmet ve büyük yük taşıyan hatlar için tasarlanmış olmasıdır; DMC-A Ø100 mm'de kalırken PMB-Y Ø125 mm'den başlar.

PMB-Y Ürün Çeşitleri

PMB-Y serisi beş farklı silindir çapında ve aşağıdaki varyasyon setiyle sunulur:

• Silindir çapı: 125, 160, 200, 250, 320 mm
• Strok: 3800 mm'ye kadar
• Yastıklama: Yastıklamalı (Y) / Yastıklamasız (N) / Önden Yastıklamalı (F) / Arkadan Yastıklamalı (R)
• Manyetik algılama: Manyetikli (A) / Manyetiksiz (N)
• Silindir tipi: Standart (S), Çift Milli (D), Ön Yaylı (FS), Arka Yaylı (RS)
• Sızdırmazlık/malzeme varyasyonları: E1K5, E1K6, E1K7, E1K8 sert eloksallı kapak+sıyırıcı seçenekleri (yalnızca yastıklamalı serilerde, H3/H4/H5 ile birlikte), K1/K4/K9 sızdırmazlık elemanları, V1 düşük sürtünmeli sızdırmazlık, H1-H5 cıvata/somun/saplama varyasyonları, R1/R2 mil varyasyonları, D1 Çift Milli Delik Mil

PMB-Y ile PMB-A Arasındaki Fark

PMB-Y ve PMB-A aynı gövde ölçülerini, aynı çap aralığını (Ø125-Ø320) ve aynı kuvvet değerlerini paylaşan iki ürün sayfasıdır; katalogda PMB-Y yastıklama özelliğini, PMB-A ise manyetik algılama özelliğini öne çıkarır. Hareket sonunda sarsıntısız duruş önceliğiyle sipariş verilecek hatlarda PMB-Y, piston konumunun harici sensörle takip edilmesi gereken hatlarda PMB-A sayfası referans alınabilir; kesin varyasyon (manyetik/yastıklama kombinasyonu) sipariş kodunda ayrıca belirlenir.

PMB-Y Teknik Seçim Kriterleri

PMB-Y silindiri seçerken silindir çapı, mil çapı ve hedeflenen itme/çekme kuvveti birlikte değerlendirilmelidir. Aşağıdaki tablo 6 bar çalışma basıncındaki kuvvet değerlerini gösterir.

• Çalışma akışkanı: Filtrelenmiş+yağlanmış veya filtrelenmiş+yağsız hava
• Sıcaklık aralığı: Poliüretan (PU) -20°C/+80°C, Viton (FKM) -30°C/+150°C
• Maksimum çalışma basıncı: 10 bar

PMB-Y Kullanım Alanları

PMB-Y serisi, büyük çaplı yük taşıma, presleme ve ağır hizmet gerektiren endüstriyel hatlarda kullanılır. Ayarlanabilir yastıklama sistemi, yüksek kütleli piston hareketinde hareket sonu darbesini ve mekanik yıpranmayı azaltır; dayanıklı gövde yapısı ve değiştirilebilir bileşenleri, yoğun çalışma koşullarında bakım ve onarım kolaylığı sağlar.

ISO 15552 Serileri İçinde PMB-Y Nerede Konumlanır

PMB-Y, ISO 15552 ailesinde en büyük çap aralığına sahip, ağır hizmet odaklı seridir. Diğer serilerle karşılaştırma:

• PMB-A Serisi: PMB-Y ile aynı gövde ve çap aralığı, manyetik algılama özelliği öne çıkan versiyon.
• DMC-A Serisi: Ø100 mm'ye kadar, optimum fiyat-performans odaklı standart otomasyon serisi.
• ISO-M Serisi: Ø125 mm'ye kadar, dayanıklı profil gövdesiyle darbe/vibrasyon yükü taşıyan hatlar için.
• PST Serisi: Saplamalı (tie-rod) bağlantı yapısıyla dış etkenlere karşı ek mekanik dayanım.
• ISP Serisi: AISI 316 paslanmaz milli; gıda/kimya gibi üst düzey korozyon dayanımı gereken hatlar için.
