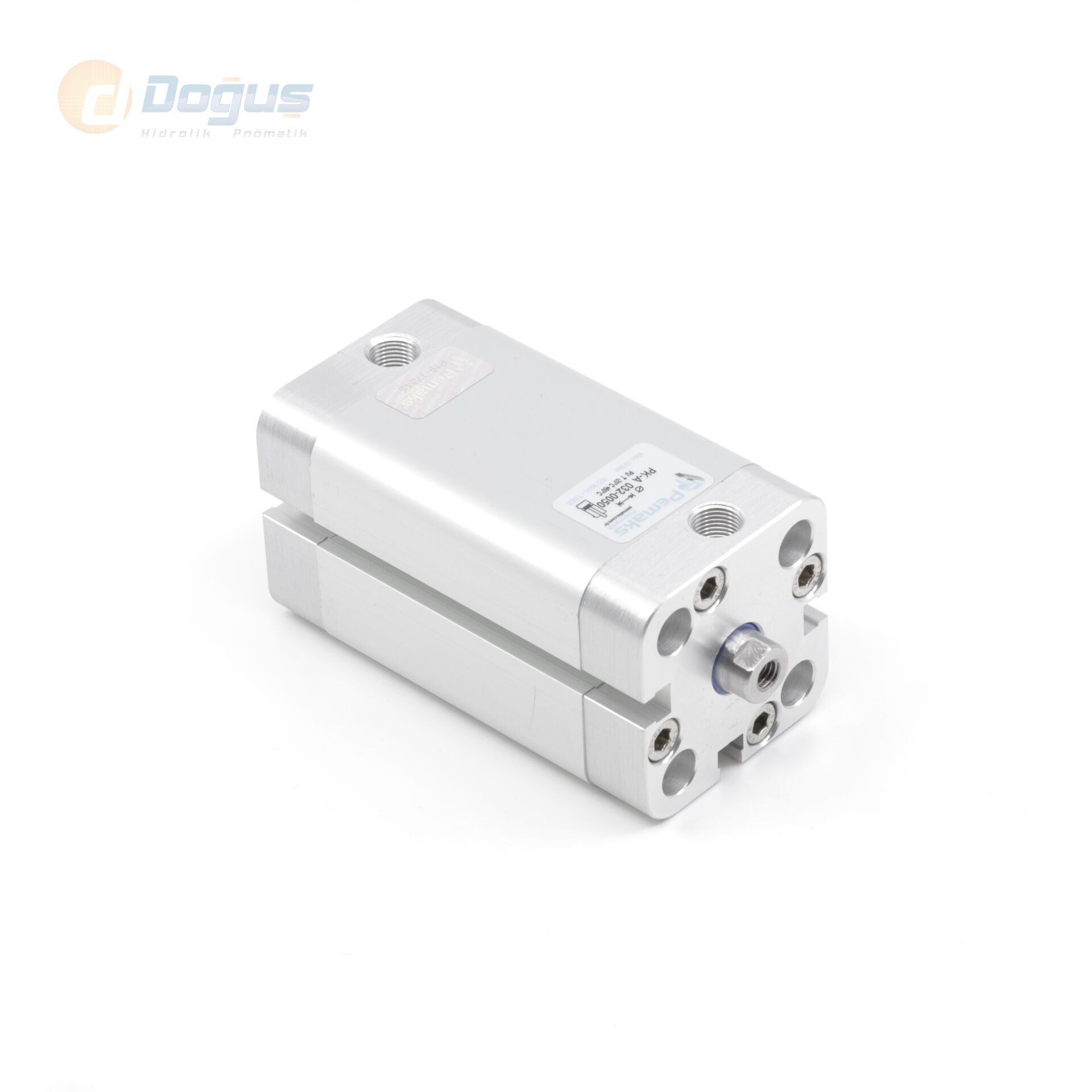

PK-A Ø32 Serisi - Kompakt Manyetik Çift Etkili Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 12 | 754 | 687 |
| 50 | 16 | 1178 | 1058 |
| 63 | 16 | 1869 | 1750 |
| 80 | 20 | 3016 | 2829 |
| 100 | 25 | 4710 | 4420 |
| Silindir Ø mm |
A | A1 | D Ø |
D1 Ø |
D2 Ø |
D3 Ø |
D4 Ø |
D5 Ø |
F4 | G | H | H3 | H4 | I | K | L | L3 | P | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 49.5 | 50 | 12 | M6 | 6 | 5.2 | M6 | 9 | 4 | 1/8'' | 44.5 | 8 | 14.5 | 32 | 10 | 5.5 | 4 | 12 | 6 |
| 40 | 57.5 | 58 | 12 | M6 | 6 | 5.2 | M6 | 9 | 3 | 1/8'' | 45.5 | 8 | 14.75 | 42 | 10 | 5.5 | 4 | 12 | 6.5 |
| 50 | 66.5 | 67 | 16 | M8 | 6 | 6.7 | M8 | 10.5 | 0 | 1/8'' | 45.5 | 8 | 14.75 | 50 | 13 | 6.5 | 4 | 12 | 7.5 |
| 63 | 79.5 | 80 | 16 | M8 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 50 | 8 | 14.75 | 62 | 13 | 8.5 | 4 | 14 | 7.5 |
| 80 | 99.5 | 100 | 20 | M10 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 56 | 8.5 | 16.5 | 82 | 17 | 8.5 | 4 | 15 | 8 |
| 100 | 123.5 | 124 | 25 | M12 | 8 | 8.7 | M10 | 13.5 | 0 | 1/4'' | 66.5 | 10.5 | 19.75 | 103 | 22 | 8.5 | 4 | 20 | 10 |
PK-A Ø32 Serisi Kompakt Manyetik Çift Etkili Pnömatik Silindir, sınırlı montaj alanlarına sahip sistemlerde maksimum verim sunmak üzere geliştirilmiş, güçlü ve dayanıklı bir pnömatik silindir modelidir. 32 mm piston çapı ve kompakt gövde tasarımı sayesinde, yer tasarrufu gereken uygulamalarda güçlü ve dengeli bir hareket çözümü sağlar. Bu pnömatik silindir; otomasyon sistemleri, makine imalatı, robotik uygulamalar ve özel proses ekipmanlarında sıkça kullanılır.
Çift etkili yapısı sayesinde pistonun hem ileri hem de geri hareketi hava basıncıyla kontrol edilir. Bu yapı, sistemde çift yönlü ve kararlı bir kuvvet aktarımı sağlar. Ürünün manyetik piston özelliği, silindirin strok boyunca pozisyonunun harici sensörler (reed switch vb.) aracılığıyla izlenebilmesini mümkün kılar. Bu da özellikle konum geri bildirimi gereken otomasyon sistemlerinde güvenilir bir çözüm sunar.
PK-A Ø32 Serisi pnömatik silindir, kompakt gövdesine rağmen yüksek darbe dayanımı ve uzun strok ömrü sunar. ISO 21287 montaj standartlarına uygun olarak üretilmiştir; bu sayede endüstriyel sistemlere entegre edilmesi oldukça kolaydır. Gövde yapısında kullanılan yüksek kaliteli alüminyum malzeme, hem hafiflik sağlar hem de korozyona karşı dayanıklılığı artırır. Ayrıca iç yapıda yer alan sızdırmazlık elemanları, hava kaçaklarını minimuma indirerek enerji verimliliğini üst düzeye çıkarır.
Bu pnömatik silindir modeli, kompakt yapısı ile dar alanlarda montaj kolaylığı sunarken, manyetik sensör uyumu ve çift etkili çalışması sayesinde sistem verimliliğini artırır. PK-A Ø32 Serisi pnömatik silindir, hem güvenilir hem de esnek çözümler sunmak isteyen endüstriyel kullanıcılar için ideal bir tercihtir.
