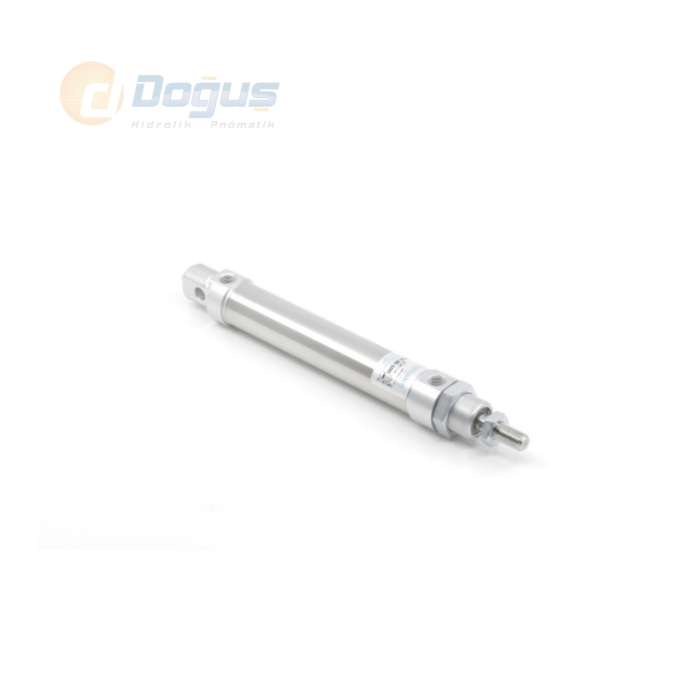

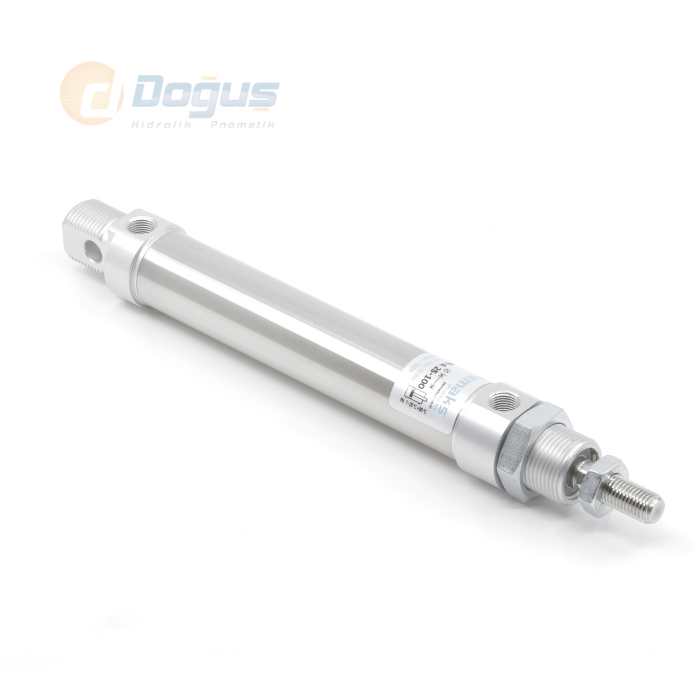

PMY-A Ø16 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
| |||||||||||
 | |||||||||||
 | |||
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 16 | 6 | 105 | 88 |
| 20 | 8 | 165 | 141 |
| 25 | 10 | 266 | 219 |
| Silindir Ø mm | A | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | K | L | L2 | N | CH | R | P | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | M6 | 6 | M16x1.5 | 21 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 43 | 22 | 17 | 26 | 9 | 5 | M5 | 53 | 109 |
| 20 | M8 | 8 | M22x1.5 | 27 | 16 | 21.27 | 25.5 | 8 | 20 | 95 | 111 | 51.5 | 24 | 20 | 32 | 12 | 7 | 1/8'' G | 67 | 131 |
| 25 | M10x1.25 | 10 | M22x1.5 | 30 | 16 | 26.5 | 28.5 | 8 | 22 | 104 | 118 | 52 | 28 | 22 | 36 | 12 | 9 | 1/8'' G | 68 | 140 |

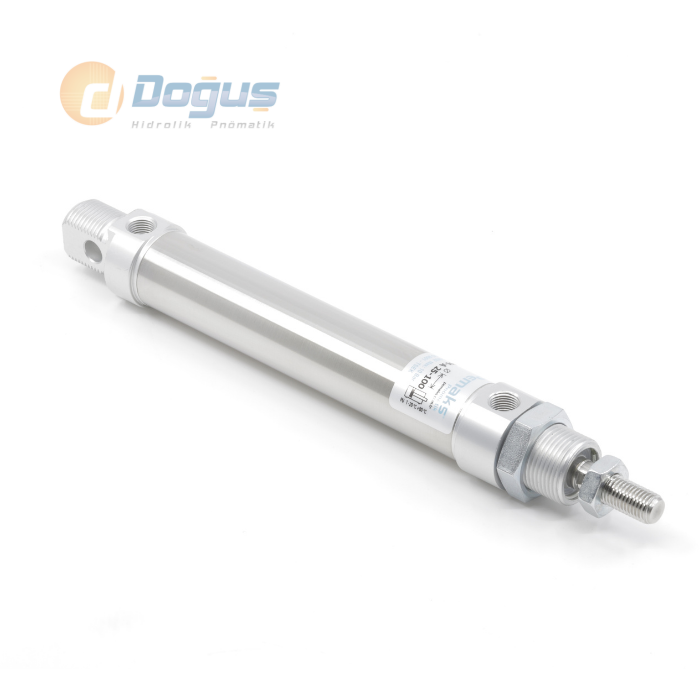

PMY-A Ø16 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, kompakt yapısı ve gelişmiş teknik özellikleri sayesinde sınırlı alanlarda çalışan otomasyon sistemleri için ideal bir pnömatik silindir modelidir. 16 mm piston çapına sahip olan bu silindir, küçük ve orta ölçekli uygulamalarda hassas hareket kontrolü sunar. Endüstriyel otomasyon, montaj hatları, robotik sistemler, elektronik üretim tesisleri ve özel makinelerde yoğun olarak tercih edilir.
Çift etkili pnömatik silindir yapısı, pistonun ileri ve geri hareketlerinin her iki yönde de hava basıncı ile sağlanmasını mümkün kılar. Bu sayede kontrollü, dengeli ve güçlü bir itme/çekme performansı elde edilir. Üründe yer alan manyetik piston özelliği, harici sensörlerle birlikte çalışarak piston konumunun hassas biçimde takip edilmesine olanak tanır. Bu durum otomasyon sistemlerinde hem güvenlik hem de işlem doğruluğu açısından büyük avantaj sağlar.
PMY-A Ø16 Serisi pnömatik silindir, ayarlanabilir yastıklama özelliğine de sahiptir. Yastıklama, piston strokunun sonunda oluşan darbelerin sönümlenmesini sağlayarak sistemde titreşimi azaltır, aşınmayı önler ve daha uzun ömürlü bir kullanım sunar. Bu özellik, özellikle hassas makinelerde sessiz ve güvenli çalışma imkânı yaratır.
Yüksek kaliteli alüminyum gövdesi sayesinde hem hafif hem de korozyona karşı dayanıklıdır. İç yapıda kullanılan özel sızdırmazlık elemanları hava kaçaklarını minimuma indirerek pnömatik sistemin verimliliğini artırır. ISO 15552 montaj standartlarına uygun tasarımı sayesinde mevcut sistemlere kolayca entegre edilebilir.
PMY-A Ø16 Serisi pnömatik silindir, küçük boyutuna rağmen sunduğu yüksek hassasiyet, dayanıklılık ve sistem uyumluluğu ile dar alanlarda çalışan mühendislik çözümlerinin güvenilir bir parçasıdır.
