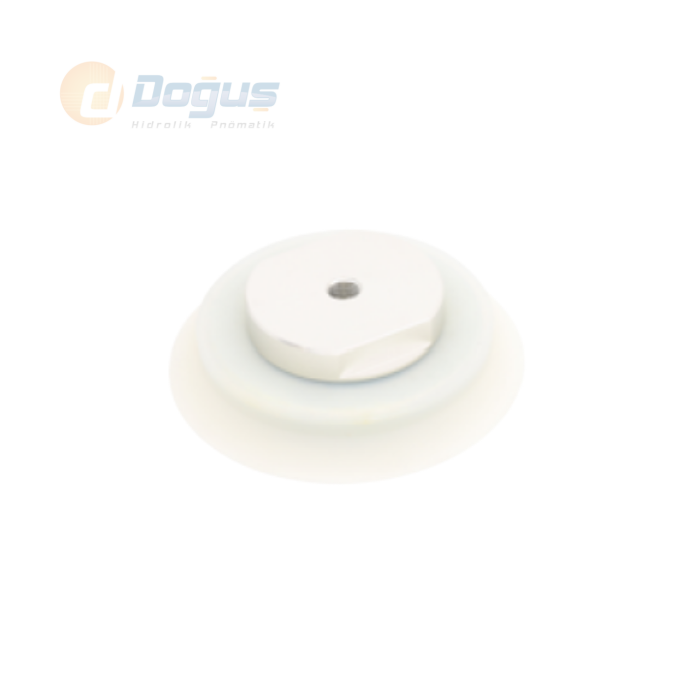

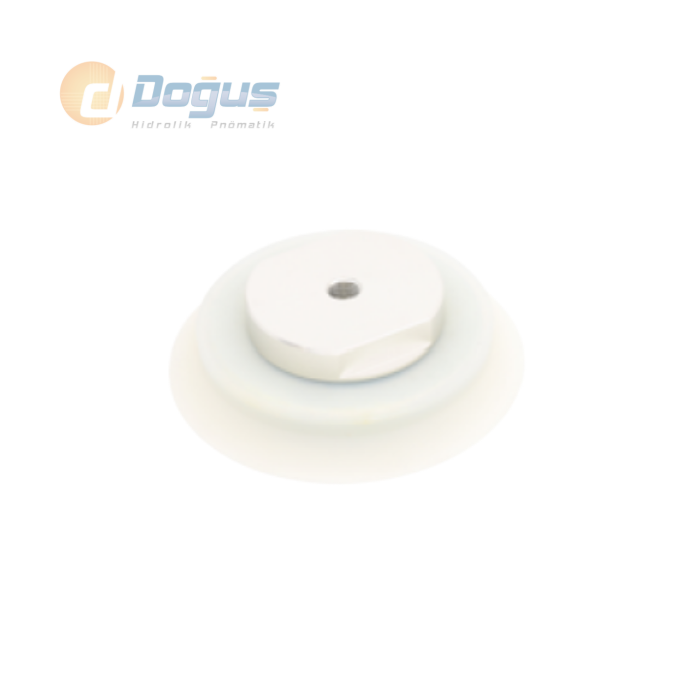

PZVC Serisi Standart Silikon Vantuz
PZVC serisi standart silikon vantuz, düz yüzeyli parçaları vakumla tutmak için kullanılan, silikon pedli körüksüz (düz) pnömatik vakum vantuzudur. Ø10 ile Ø125 arasında dokuz çapta sunulur; ped sertliği Shore A 60 (±5)'tir. Bağlantı dişi çapa göre M5, G1/8'' veya G1/4'' olur ve −60 kPa vakumda dikey kaldırma kuvveti Ø10'da 0,82 kg, Ø50'de 7,55 kg, Ø125'te 53,4 kg'dır.
Aynı çapların NBR pedli versiyonu için standart NBR vantuz, kavisli parçalar için körüklü silikon vantuz ve körüklü NBR vantuz sayfalarına bakabilirsiniz.
Yukarıdaki görseller Pemaks teknik dokümanındaki sipariş kodlarını, teknik verileri ve ölçüleri gösterir. Sayfadaki model seçeneklerinin karşılığı:
| Sipariş kodu | Çap | Bağlantı dişi | Yükseklik B (mm) | İç hacim (cm³) | Dikey kaldırma, −60 kPa |
|---|---|---|---|---|---|
| PZVC-10-S-M5 | Ø10 | M5 | 21 | 0,031 | 0,82 kg |
| PZVC-20-S-M5 | Ø20 | M5 | 23 | 1 | 1,47 kg |
| PZVC-32-S-M5 | Ø32 | M5 | 23,5 | 2,2 | 2,57 kg |
| PZVC-40-S-18 | Ø40 | G1/8'' | 32 | 4,8 | 4,08 kg |
| PZVC-50-S-18 | Ø50 | G1/8'' | 33 | 10 | 7,55 kg |
| PZVC-63-S-18 | Ø63 | G1/8'' | 26 | 15 | 8,65 kg |
| PZVC-80-S-14 | Ø80 | G1/4'' | 28 | 25 | 21,5 kg |
| PZVC-100-S-14 | Ø100 | G1/4'' | 34 | 65 | 29,3 kg |
| PZVC-125-S-14 | Ø125 | G1/4'' | 34 | 100 | 53,4 kg |
Değerler teknik dokümandan alınmıştır. −20 ve −90 kPa değerleri ile paralel (kayma yönündeki) yük değerleri teknik dokümanda yer alır.
Kullanım Alanları
- Cam, boyalı veya parlak yüzeyli düz parçaların vakumla taşınması
- Plastik levha ve panellerin robot veya pick & place ünitesiyle aktarılması
- Paketleme hatlarında kutu ve ambalaj yüzeylerinin tutulması
PZVC Vantuz Tipleri: Düz mü Körüklü mü, NBR mi Silikon mu?
| Tip | Malzeme | Uygun olduğu parça | Ürün |
|---|---|---|---|
| Standart (düz) | NBR | Düz ve sert yüzeyler | Standart NBR vantuz |
| Standart (düz) | Silikon | Düz yüzeyler; iz bırakmaması istenen parçalar | Standart silikon vantuz (bu sayfa) |
| Körüklü | NBR | Düz olmayan ve kavisli parçalar | Körüklü NBR vantuz |
| Körüklü | Silikon | Kavisli parçalar; iz bırakmaması istenen yüzeyler | Körüklü silikon vantuz |
Silikon ve NBR vantuzların katalogdaki kaldırma kuvvetleri, iç hacimleri ve ölçüleri aynıdır. Bu yüzden silikon vantuz, kuvvet için değil parça yüzeyi için seçilir.
Vantuzu besleyecek vakum üreteci için PZE1H, PZE4H ve PZE5H modellerini ya da tüm seçenekleri vakum ekipmanları sayfasında inceleyebilirsiniz.
Çapa göre −20 ve −60 kPa kaldırma kuvvetleri, vantuz sayısının belirlenmesi ve NBR–silikon seçimi için vakum vantuzu seçim rehberine bakabilirsiniz.
Fiyat, stok durumu ve teslim süresi için sayfadaki WhatsApp Sipariş butonunu kullanabilir veya bizimle iletişime geçebilirsiniz.
