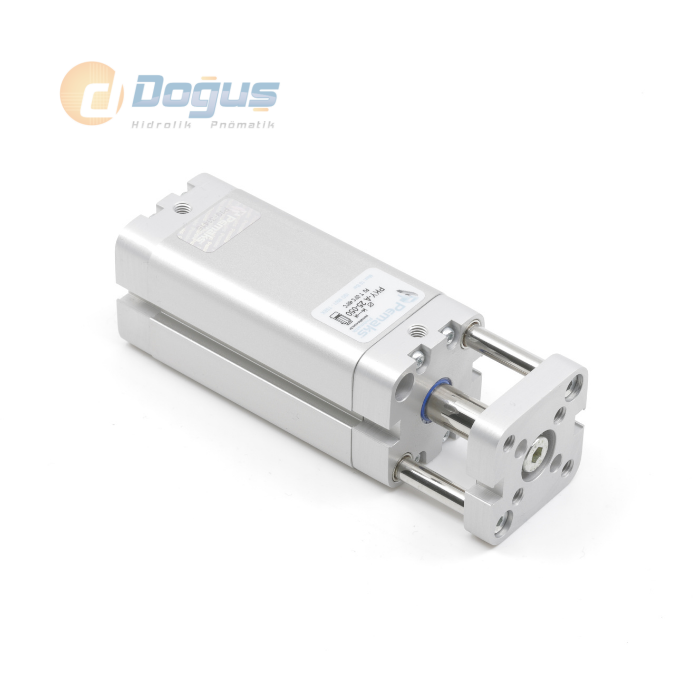

PK-GA Serisi Ø32 / Ø100 Manyetik Kompakt Pnömatik Silindir
PK-GA serisi, mil ucuna entegre dönmez mil braketi sayesinde piston milinin kendi ekseni etrafında dönmesini mekanik olarak engelleyen, manyetik sensör algılamalı kompakt pnömatik silindirdir. Ø32-Ø100 mm gövde çaplarında, 250 mm'ye kadar strokta üretilir ve piston mili AISI 420 sert krom kaplı paslanmaz çelikten imal edilir. Mil dönmediği için parçanın konum ve yönünün korunması gereken itme, konumlama ve taşıma uygulamalarında standart silindirlere göre ek bir yönlendirme aparatı ihtiyacını ortadan kaldırır. Manyetikli yapısı sayesinde piston konumu harici sensörle PLC veya kontrol ünitesine aktarılabilir. Alüminyum eloksal kaplamalı gövde ve boru, korozyona dayanıklı çalışma ömrü sağlar; 10 Bar'a kadar çalışma basıncında, filtrelenmiş yağlı veya yağsız hava ile kullanılır.
Aşağıdaki tablo, üreticinin PK-GA serisi için yayımladığı temel gövde ve mil ölçülerini içerir; sipariş öncesi montaj alanı ve bağlantı ölçüsü teyidi için kullanılabilir.
PK-GA Serisi Teknik Özet Tablosu
Silindir tipi: Dönmez Milli + Manyetikli (GA)
Maks. strok: 250 mm
Maks. çalışma basıncı: 10 Bar
Çalışma sıcaklığı: Poliüretan (PU) -20°C...+80°C / Viton (FKM) -30°C...+150°C
Piston mili: AISI 420 yüksek alaşımlı paslanmaz çelik, sert krom kaplı
Yataklama mili (dönmez braket): CK45 çelik, sert krom kaplı
Gövde / Boru: Alüminyum, eloksal kaplamalı
| Silindir Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N, 6 Bar) | Çekme Kuvveti (N, 6 Bar) | Gövde Çapı D5 (mm) | Bağlantı Dişi |
|---|---|---|---|---|---|
| 32 | 12 | 482 | 415 | 49,5 | G1/8'' |
| 40 | 12 | 754 | 686 | 57,5 | G1/8'' |
| 50 | 16 | 1178 | 1057 | 66,5 | G1/8'' |
| 63 | 16 | 1870 | 1750 | 79,5 | G1/8'' |
| 80 | 20 | 3016 | 2827 | 99,5 | G1/8'' |
| 100 | 25 | 4712 | 4418 | 123,5 | G1/4'' |
Sipariş kodu yapısı: PK-0[çap]-GA-0[strok] (örn. Ø32 mm, 100 mm strok için PK-032-GA-0100). Tam ölçü ve varyasyon tablosu için teknik dökümanı inceleyebilirsiniz.
Kullanım Alanları
PK-GA serisi, piston milinin dönmesinin istenmediği konumlandırma ve taşıma işlemlerinde tercih edilir. Yaygın kullanım alanları:
- Parça itme/çevirme önleme gerektiren montaj ve taşıma istasyonları
- Pin, plaka veya kalıp parçası hizalama uygulamaları
- Ambalaj hatlarında ürünü döndürmeden düz eksende itme
- Döner tabla ve index mekanizmalarında sabit yönlü baskı/itme noktaları
- Manyetik sensörle konum takibi gereken otomasyon hatları
PK Serisi İçinde Hangi Tip Size Uygun?
PK-GA, mil dönmesinin engellenmesi gereken uygulamalara özeldir. Dönme sınırlaması gerekmiyorsa PK-SA Manyetikli Silindir yeterlidir; iki yönde çıkış gereken uygulamalarda PK-DA Çift Milli Manyetikli Silindir, tek yönde yaylı otomatik geri dönüş gereken güvenlik uygulamalarında ise PK-FSA Ön Yaylı veya PK-RSA Arka Yaylı modelleri tercih edilir.
Talep edilen çap ve strok ölçüsüne göre üretilen PK-GA serisi ürünler, stok ve sipariş durumuna göre sevkiyata hazırlanır.
