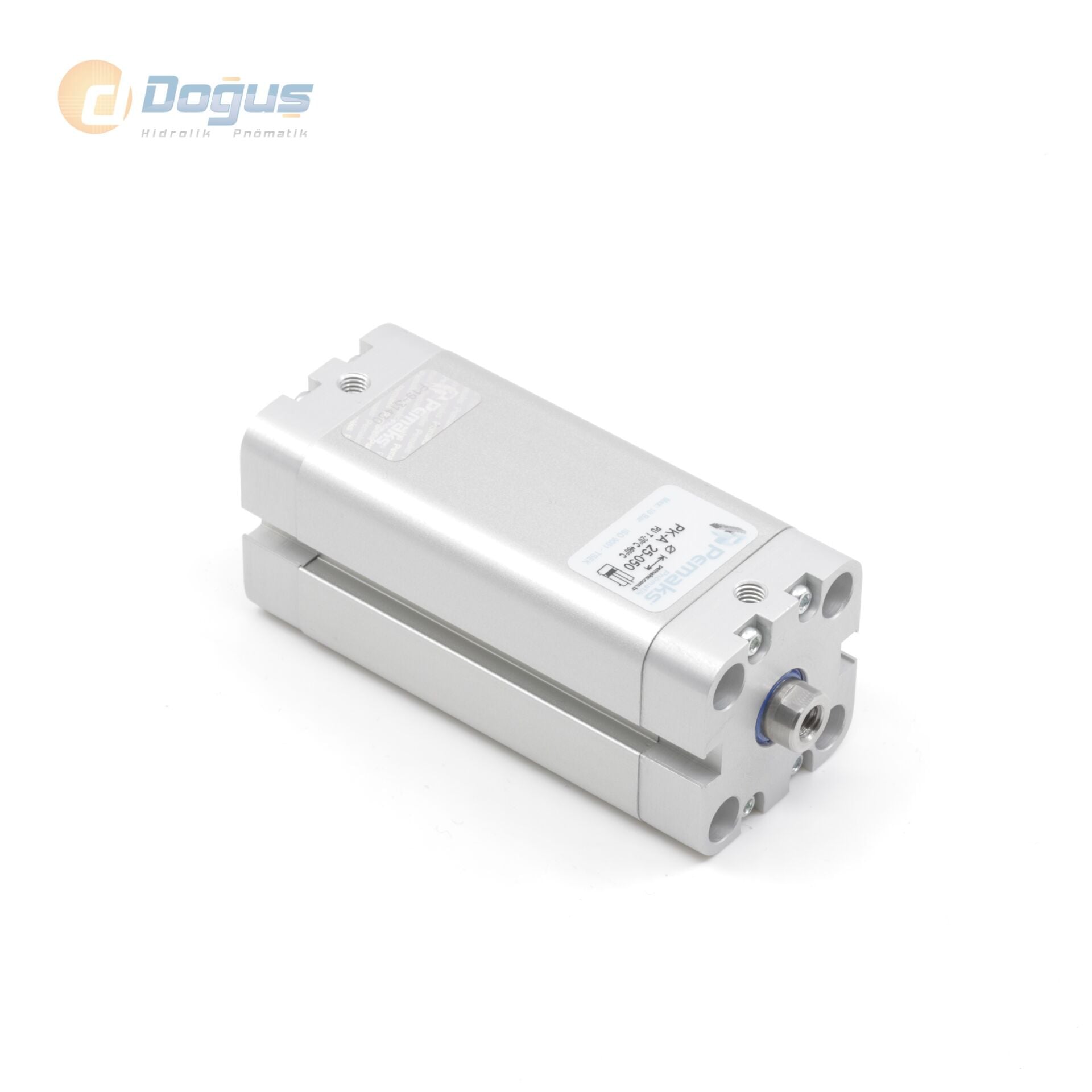

PK-SA Serisi Ø32 / Ø100 Manyetik Kompakt Pnömatik Silindir
PK-SA serisi, Ø32-Ø100 mm gövde çaplarında, 250 mm'ye kadar strok seçenekleriyle üretilen kompakt manyetikli pnömatik silindirdir. Çoklu sensör bağlantı noktaları sayesinde piston konumu farklı hatlardan algılanabilir; strok sonunda sabit yastıklama tamponları sessiz çalışma sağlar. Piston mili AISI 420 yüksek alaşımlı paslanmaz çelikten sert krom kaplı olarak üretilirken, gövde ve boru alüminyum eloksal kaplamalıdır; bu yapı korozyona ve oksitlenmeye karşı uzun ömür sunar. Gövde üzerindeki geniş bağlantı seçenekleri ve küçültülmüş boyutları, dar montaj alanlarında kolay uygulama imkânı verir. 10 Bar'a kadar çalışma basıncında, filtrelenmiş yağlı veya yağsız hava ile kullanılır.
Aşağıdaki tablo, üreticinin PK-SA serisi için yayımladığı temel gövde ve mil ölçülerini içerir; sipariş öncesi montaj alanı ve bağlantı ölçüsü teyidi için kullanılabilir.
PK-SA Serisi Teknik Özet Tablosu
Silindir tipi: Standart + Manyetikli (SA)
Maks. strok: 250 mm
Maks. çalışma basıncı: 10 Bar
Çalışma sıcaklığı: Poliüretan (PU) -20°C...+80°C / Viton (FKM) -30°C...+150°C
Piston mili: AISI 420 yüksek alaşımlı paslanmaz çelik, sert krom kaplı
Gövde / Boru: Alüminyum, eloksal kaplamalı
| Silindir Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N, 6 Bar) | Çekme Kuvveti (N, 6 Bar) | Gövde Çapı D5 (mm) | Bağlantı Dişi |
|---|---|---|---|---|---|
| 32 | 12 | 482 | 415 | 49,5 | G1/8'' |
| 40 | 12 | 754 | 686 | 57,5 | G1/8'' |
| 50 | 16 | 1178 | 1057 | 66,5 | G1/8'' |
| 63 | 16 | 1870 | 1750 | 79,5 | G1/8'' |
| 80 | 20 | 3016 | 2827 | 99,5 | G1/8'' |
| 100 | 25 | 4712 | 4418 | 123,5 | G1/4'' |
Sipariş kodu yapısı: PK-0[çap]-SA-0[strok] (örn. Ø32 mm, 100 mm strok için PK-032-SA-0100). Standart dışı varyasyonlar arasında çift milli delik mil (D1) ve mil ucu erkek diş (T1) seçenekleri de bulunur; tam ölçü ve varyasyon tablosu için teknik dökümanı inceleyebilirsiniz.
Kullanım Alanları
PK-SA serisi, kompakt yapısı ve düşük eksenel derinliği sayesinde dar montaj alanı gerektiren genel amaçlı itme-çekme işlemlerinde kullanılır. Yaygın kullanım alanları:
- Sınırlı montaj alanına sahip otomasyon istasyonları
- Parça sıkıştırma, kilitleme ve konumlandırma uygulamaları
- Kapak açma/kapama ve savurma (flip) mekanizmaları
- Taşıma hatlarında parça durdurma (stopper) uygulamaları
- Manyetik sensörle konum takibi gereken hatlar
PK Serisi İçinde Hangi Tip Size Uygun?
PK-SA, mil dönmesinin bir sorun oluşturmadığı standart uygulamalar için temel modeldir. Milin dönmemesi gerekiyorsa PK-GA Dönmez Milli ve Manyetikli Silindir, iki yönde çıkış gereken uygulamalarda PK-DA Çift Milli Manyetikli Silindir, yaylı otomatik geri dönüş gereken güvenlik uygulamalarında ise PK-FSA Ön Yaylı veya PK-RSA Arka Yaylı modelleri tercih edilir.
Talep edilen çap ve strok ölçüsüne göre üretilen PK-SA serisi ürünler, stok ve sipariş durumuna göre sevkiyata hazırlanır.
